Gutn,

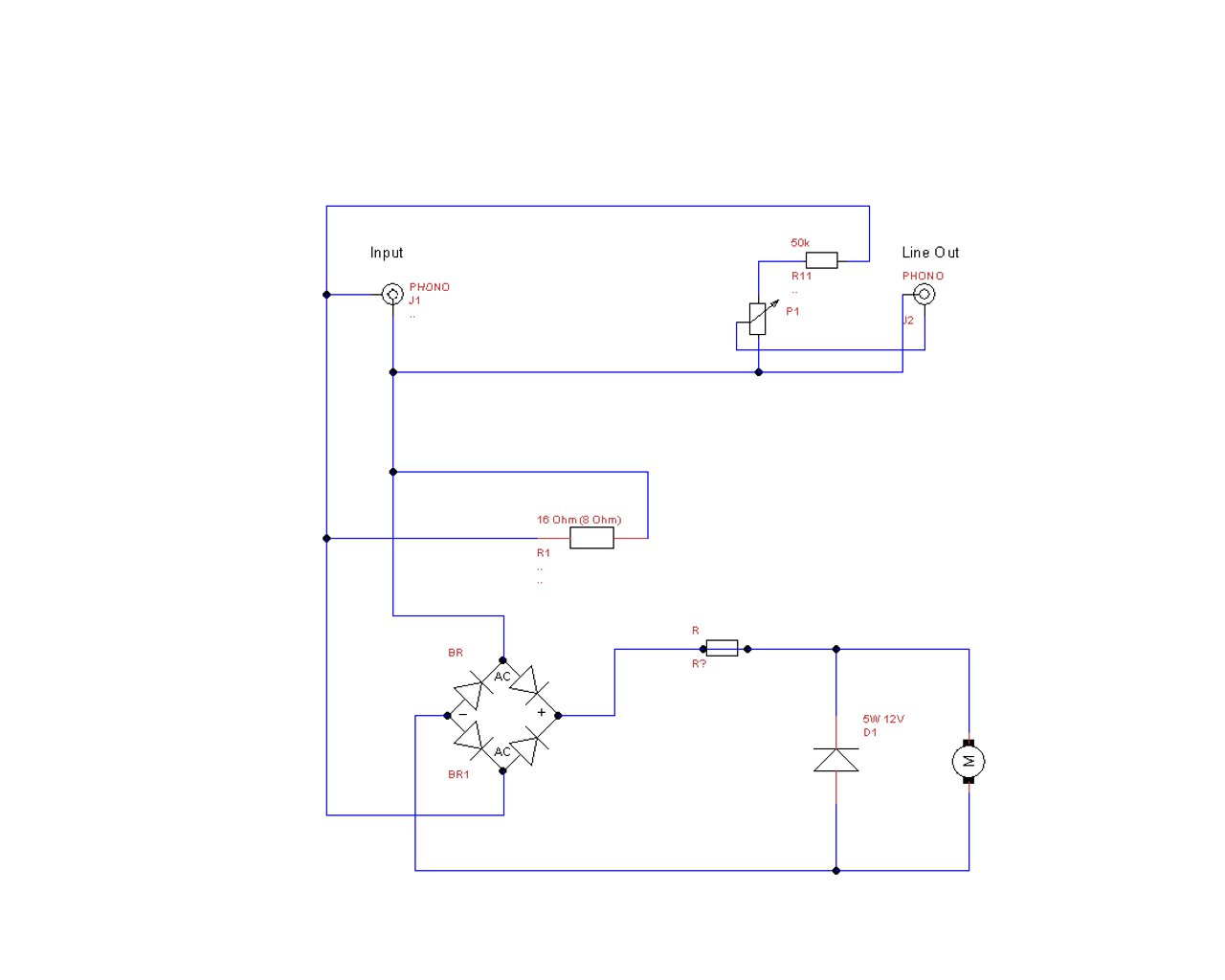

Ich will nen Dummyload für meinen Engl powerball bauen und hab mal einen Schaltplan gezeichnet nun wollt ich fragen ob das so alles korrekt ist Schaltungstechnisch.

Werte für Lüfter etc folgen noch.

LG


Anhänge

  • Mit Lüfter.jpg
    Mit Lüfter.jpg
    36,9 KB · Aufrufe: 300
Was hast Du Dir da für die Widerstände - also für R1 - so vorgestellt?
Und der Gleichstrommotor da ist Dein Lüfter?
Was hast du für Werte angenommen bezw. berechnet für den Engl bei voller Pulle?

ich würd dem motor noch nen kondensator parallel schalten

High,





Ich hab im Bereich Anwendung von Powersoaks lange Erfahrung.

Die ganze Sache ist nicht ganz so einfach.





TOM SCHOLZ POWERATTENUATOR



Klanglich / dynamisch absolut nicht überzeugend,reines Wiederstandsnetzwerk




MARSHALL SE 100



Leider nur an 8 Ohm und auch nur 3 Stufige Abschwächung,klanglich gut.

Hauptfunktion ist die Speaker Simulation.





MARSHALL POWERBREAK



An 8 und 16 Ohm nutzbar. Sehr feine Abstufung der Lautstärkeredsuktion.

Reduktion basiert auf massivem Übertrager & Hochlastwiederständen & Lüfter

Klanglich sehr gut,solange die Lautstärkereduktion nicht zu stark.



( bis - 6db voll OK,habe auch im Studio meistens mit dieser Reduktion gearbeitet )





Schaltplan hier.



http://www.prowessamplifiers.com/schematics/Marshall/powerbrake.pdf





Nachbau nicht möglich,weil die Übertrager nicht verfügbar,gebraucht gelegentlich

zu bekommen.









Greetz RALVIEH

Ich würd den Motor gar nicht einbauen. Ist einfacher, die Widerstände ins Wasser zu wefen..... :D

@Tubeless: Ja der motor wäre en Lüfter ^^

zu den Werten:

Leistungswiderstand: 8Ohm, 150W

100W amp ,80hm. Amp max 28,2V am boxenausgang.

Lüfter.
12v , 0,2A

Lüfterwiderstand:


(28 V - 12 V) / 0,2 A = 80 Ohm

max. Verlustleistung im Vorwiderstand:

0,2 A² · 80 Ohm = 3,2 W, ein 5 W-Widerstand (82 Ohm) müßte es tun.

Wenn man den Spannungsverlust am Brückengleichrichter berücksichtigst, kommt für den Widerstand.

(28 V - 12 V - 2 V) / 0,2 A = 70 Ohm raus (also 68 Ohm/ 5W).

Der Unterschied ist nur, das der Lüfter früher/schneller läuft.

Einzige die Input Buschen muss ich noch Signal und Masse tauschen.

Hmm jaa ich könnt ja nen Edelstahlzylinder mit einbauen und da den Leistungswiderstnd einbauen. Wasser rein und wenn man Hunger hat mach ich darin ne Dose Würstchen warm xD

@ralvieh77
Der Kollege will gar nicht reduzieren - er will die ganze Leistung in Wärme umwandeln.......
Das ganze Powersoakgedöns ist damit irrelevant.

@
Was die Leistungswiderstände angeht:

Macht nicht viel Sinn, nur einen zu nehmen. Der wird ziemlich heiss.
Wenn Du mehrere nimmst und ne Parallel-/Serienschaltung bastelst, kommst Du auf ne grössere Abstrahlfläche pro Heizelement, die Temperatur geht nicht so hoch, und die Kühlerei wird etwas effektiver, weil mehr Wärmetauscherfläche da ist.
Ausserdem ist die Gefahr, sich zu verbrennen, ein bisschen geringer - 100 Watt können auf so kleiner Fläche verdammt heiss machen.

und wenn man Hunger hat mach ich darin ne Dose Würstchen warm
Ja.
Wir warten das halt ab, bis Du Dir die Bude ankokelst. Dann siehst Du schon, was ein 100 Watt-Gitarrenamp anrichten kann, wenn er mal ne Weile voll läuft.... :D

Du wärest nicht der erste . wir haben in der GArage schon vor 25 Jahren einen Eimer Wasser stehen gehabt, damit wir schnell löschen konnten, falls einer ne Kippe oder den Lötkolben falsch ablegt.
Und eines Tages landete dann auch unser nagelneues Widerstandsnetzwerk, welches dem gleichen Zweck diente wie Dein zukünftiges, in dem Eimer, weils uns zu heiss wurde......
:D

gibt nicht umsonst hochlastwiderstände im alu gehäuse und bohrungen für kühlkörpermontage

ja an mehrere hab ich garned gedacht. Guter tip danke :) dann kauf ich mir noch en paar hochleistungswiderstände zwecks größerer abstrahlfläche. Was hat denn ne höhere wärmeleitfähigkeit metall oder alu? Mach auch dann wenns fertig ist en paar hörproben. Vielen dank für eure tipps :)

die werden nicht anderst sein als die meisten geräte
solange du nicht induktionen verbaust bzw sogar echte schwingspulen die sich in einem magnetfeld bewegen können - wie es bei einem produkt gemacht wird (sozusagen no noise speaker)
hab grad den link net dazu..
