Bassbehandlung mit porösen Absorbern

Dieses Thema im Forum "Raumakustik & Dämmung" wurde erstellt von rolanded, 09.11.10.

  1. rolanded

    rolanded Themenersteller

    Registriert seit:
    09.08.06
    Punkte:
    3.485
    3485
    Immer wieder wird gefragt: kann ich den Bass mit poröse Absorber behandeln? Wieviel ist notwendig? Wie tief und welche Wirkung kann man erwahrten.
    Um dies zu untersuchen habe ich folgendes Experiment durchgeführt.

    Der Raum befindet sich im Keller und hat folgende Mase: 4,9 x 4,6 x 2,3m.
    Die Wände sind aus Gasbeton Steine, Decke und Boden aus Beton. Es gibt ein Fenster und unglücklicherweise verdeckt die Tür eine Ecke.
    Die Absorber sind aus Rockwool Sonorock gebaut. Mit einem längsbez. Strömungswiderstand von 6kPa*s/m² ist dieses Material gut für dicke Ansorber geeignet.
    Um eine Wirkung auch bei tiefen Frequenzen zu haben wurde eine Dicke von 28cm gewählt: 7 Platten á 4cm ergeben dann 28cm. Weitere 7 Platten darüber, in Malerfolie eingewickelt und mit Rieselschutzvlies überzogen und schon ist ein BassTrap fertig.
    Mit 10 solcher BassTraps sollte das Experiment schon aussagekräftig sein können.


    Anhänge:

    Kuno, Lucky, JanNolte und 19 andere bedanken sich.
  2. rolanded

    rolanded Themenersteller

    Registriert seit:
    09.08.06
    Punkte:
    3.485
    3485

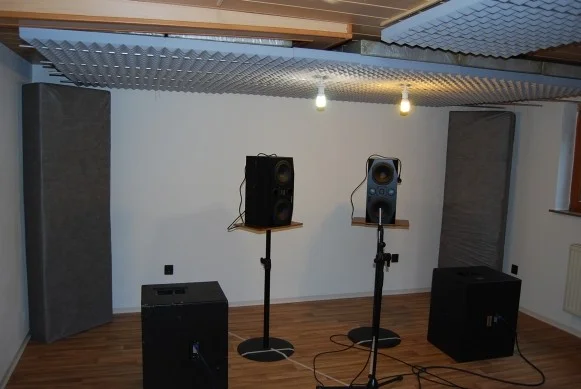

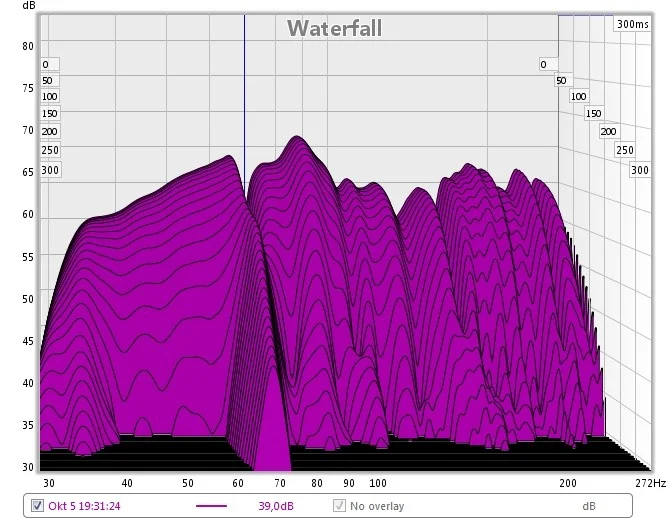

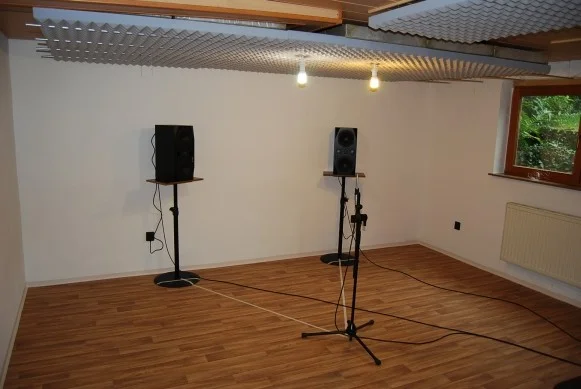

    Der leere Raum sieht so aus: Monitore (fast wandnah) und Mikro (bei ca. 38% der Raumlänge) bilden ein gleichseitiges Dreieck.
    Über dem Abhörplatz befindet sich ein Deckenabsorber aus Basotect (2xSockel 5cm und 2xPyramiden 2cm) 2m breit mal 1m lang. Damit wurde die erste Messung gemacht.

    Um die Wirkung der BassTraps mehr auf dem Bass zu fokusieren wurde der Deckenabsorber erweitert so dass dieser (wie im Bild) 4m breit und 2m lang ist.
    Als Material blieb eine Schicht Basotect (Sockel 5cm + Pyramide 2cm) darüber noch eine Schicht Rockwool Termarock 50 (16kPa*s/m²).

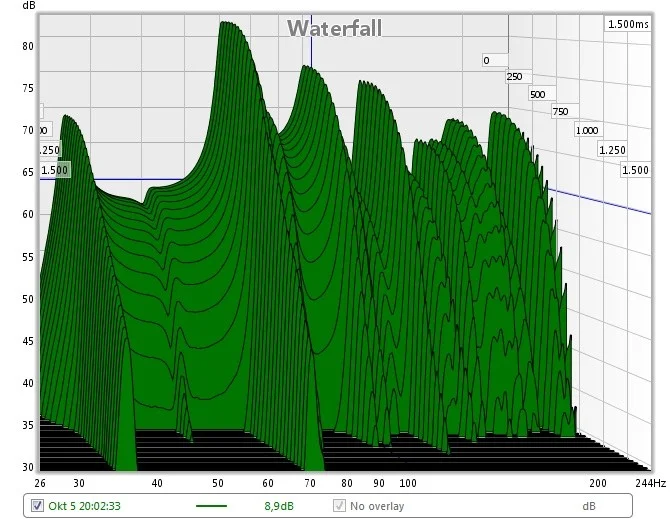

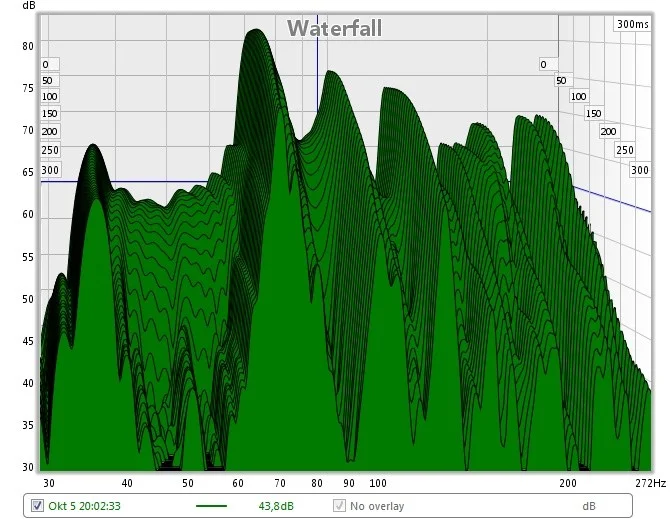

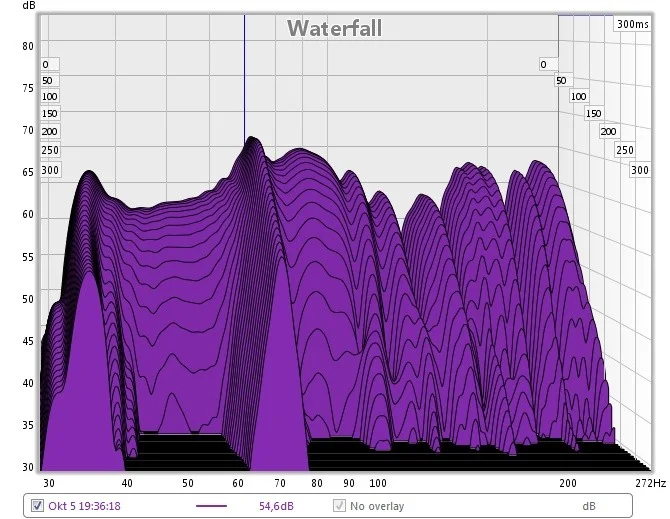

    Wie aus der zweiten Messung zu entnehmen liesen sich die Moden bei 34Hz und 70Hz recht wenig beeindrucken.


    Anhänge:

    cana, Kuno, Lucky und 12 andere bedanken sich.
  3. rolanded

    rolanded Themenersteller

    Registriert seit:
    09.08.06
    Punkte:
    3.485
    3485

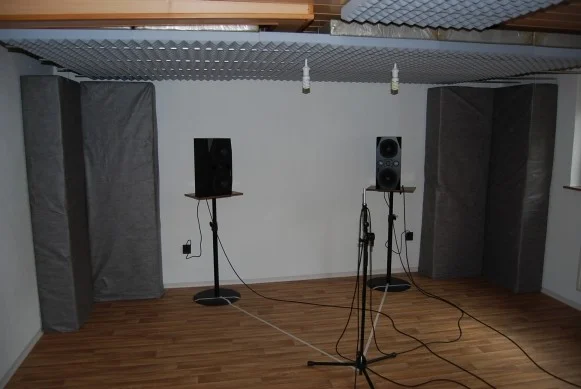

    als nächstes wurden 2 BassTraps, jeweils quer über die vorderen Ecken eingestellt.

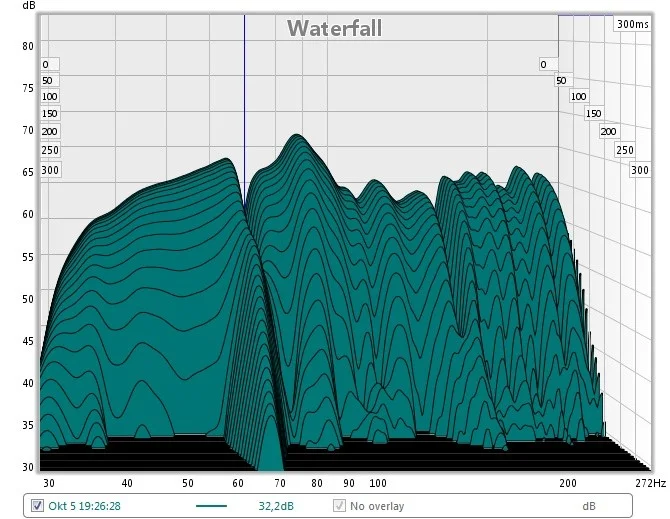

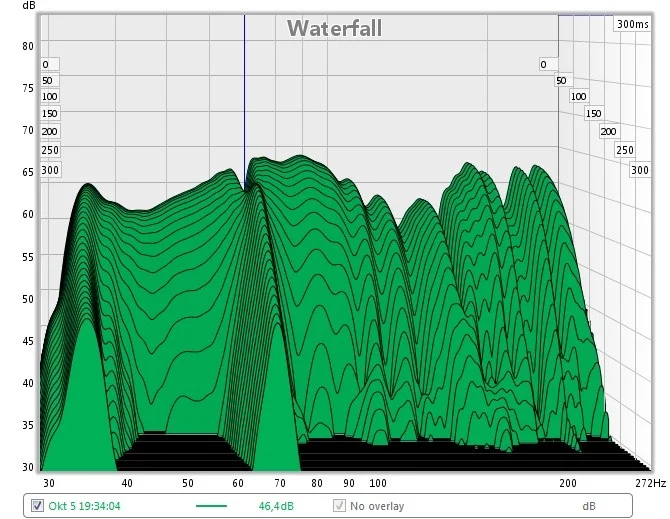

    Es ist erfreulich zu sehen dass alle Resonanzen über 80Hz bereits nach 300ms "ausklingen". Die Haupt-Probleme bei 34 und 70Hz sind immer noch da.

    Nächster Schritt war weitere 2 BassTraps für die Rückwand hinzustellen. Da die Tür eine Ecke versperrt wurde ein BassTrap hinter der Tür, an die Wand angelehnt.
    Der 2-te BassTrap wurde quer über die andere Ecke an der Rückwand hingestellt.

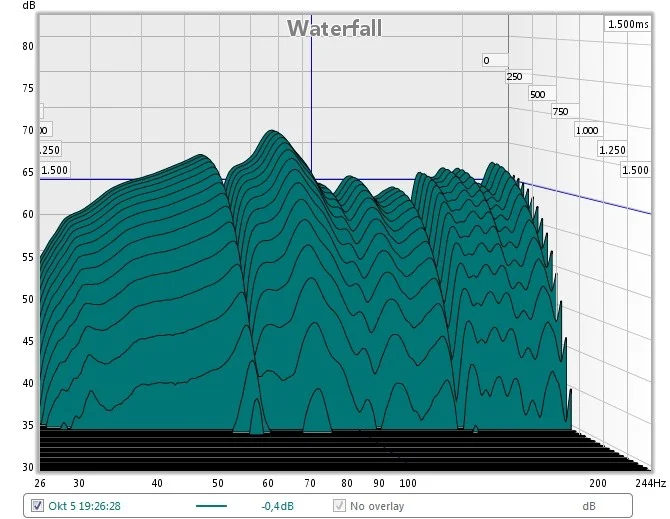

    Die zweite Messung zeigt dann deutlich kürzere Asuklingzeit über 80Hz.
    Auch die Raummoden bei 34 und 70Hz sind kürzer. Dazu noch sind die Spitzen bei diesen Frequenzen deutlich gesenkt (3dB und 5dB).
    Kein schlechtes Zwischenergebniss.


    Anhänge:

    cana, Kuno, JanNolte und 11 andere bedanken sich.
  4. rolanded

    rolanded Themenersteller

    Registriert seit:
    09.08.06
    Punkte:
    3.485
    3485

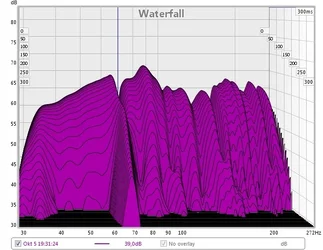

    Weitere 2 BassTraps kommen rein und werden in den vorderen Ecken (so wie im Bild) also ohne Abstand, an die Ecke angelehnt.
    Es wird besser denn die Ausklingzeit wird noch kürzer. Es gibt aber immer noch Platz für Besserung.


    Anhänge:

    cana, Kuno, JanNolte und 11 andere bedanken sich.
  5. rolanded

    rolanded Themenersteller

    Registriert seit:
    09.08.06
    Punkte:
    3.485
    3485
    eine weitere Messung soll zeigen welche Auswirkungen eine andere Platzierung der bereits vorhandenen BassTraps haben kann.

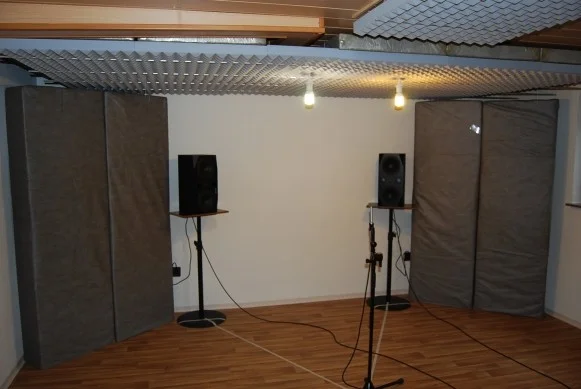

    Also nicht mehr in die Ecke, angelehnt an die Wand sondern beide BT nebeneinander quer über die vorderen Ecken.
    An der Rückwand wurde nicht geändert.

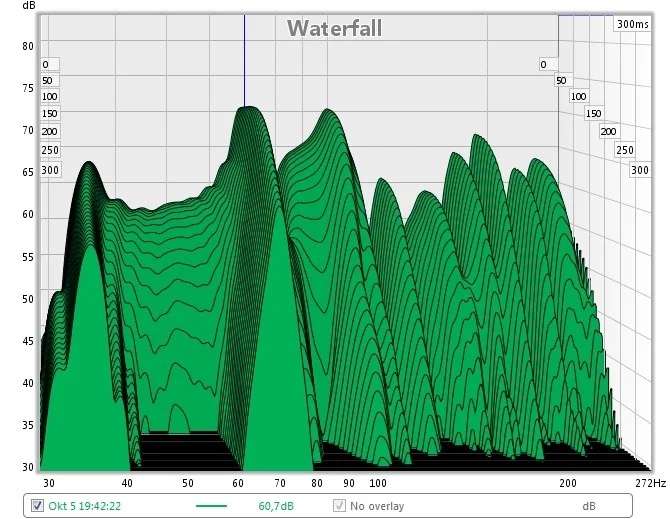

    Zu meiner Überraschung ist dabei die Raummode bei 34Hz komplett "verschwunden".
    Auch die Raummode bei 70Hz ist kürzer geworden. Ich hatte dazu mehr gehofft. Bedenkt man aber dass die vorhandenen BT nur 2m hoch sind wird damit die Decke nicht erreicht.
    Da die 70Hz eine Resonanz zwischen Decke und Boden ist, müssten dafür die BassTraps am besten in den (waagerechten) Ecken zwischen vordere Wand, Boden und Decke platziert werden.
    Dies werde ich in einem weiteren Experiment vielleicht nachholen.


    Anhänge:

    cana, Kuno, Manoloco und 12 andere bedanken sich.
  6. rolanded

    rolanded Themenersteller

    Registriert seit:
    09.08.06
    Punkte:
    3.485
    3485
    Zuletzt wurden noch weitere 2 BT reingeholt um den (ziemlich großen) leeren Platz hinter den 2 BT zu belegen.
    Somit sind in jeder vorderen Ecke je 3 BT. Also hat ein "Absorber" eine Dicke von ca. 56cm.

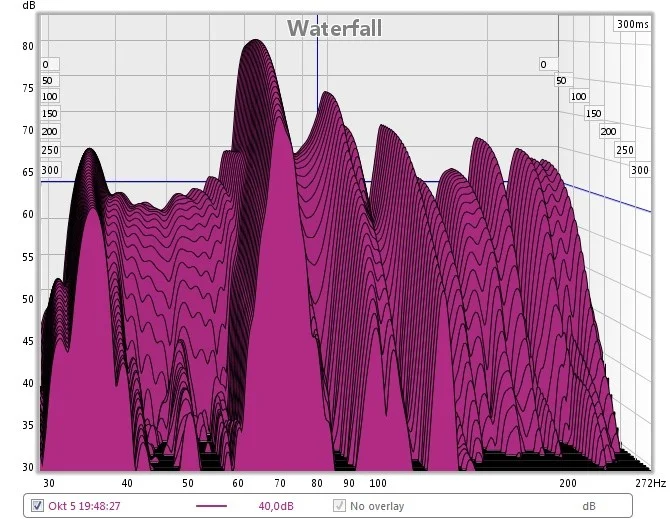

    Damit wird auch die 70Hz Raummode auf ca 350ms gedrückt. Würden die waagerechten Ecken auch ansatzweise behandelt sein, wären die 70Hz deutlich kürzer.
    Ich muss aber noch folgendes anmerken: da die Raumhöhe (2,3m) genau die Hälfte der Breite (4,6m) ist führt zu einer hartnäckigen Raummode bei 70Hz und zu einem weniger ausgewogenen Frequenzgang (siehe Spitze bei 88Hz).

    In jedem BT sind 14 Platten. 12 Platten (ein Paket) kostet im Bauhandel ca. 15 €. Also 8 Pakete ca. 120€. Dazu noch Malerfolie und für ca. 80 € Rieselschutzvlies.
    Richtig zusammengebau ist die Konstruktion selbsttragend so dass keine Rahmen mehr notwendig waren.
    Allerdings braucht man Zugang zu einer Nähmaschine für die Überzüge.


    Anhänge:

    cana, Kuno, JanNolte und 14 andere bedanken sich.
  7. rolanded

    rolanded Themenersteller

    Registriert seit:
    09.08.06
    Punkte:
    3.485
    3485
    Edit: wie versprochen hier die Messungen mit Eckabsorber aus Caruso Isobond WLG040 (5kPa*s/m²). Die Eckabsorber sind 120cm breit. Damit diese raumhoch werden wurde ein Sockel von 40cm (4 Platten) WLG040 als Grundlage gelegt. Die erste Messung zeigt den Zustand nur mit dem Sockel:
    [​IMG]

    Vorerst mal eine Schicht (10cm Isobond) aufgestellt:
    [​IMG]

    [​IMG]

    und so sieht's aus:
    [​IMG]

    dann mit einer weiteren Schicht die Dicke auf 20cm erhöht:
    [​IMG]

    Mit 3 Schichten, also 30cm sieht es an der Rückwand so aus:
    [​IMG]

    [​IMG]

    und die entsprechende Messung dazu:
    [​IMG]

    Jetzt kommt noch eine weitere Schicht Isobond und die Dicke erreicht dann 40cm:
    [​IMG]

    Ziemlich ärgerlich das Loch zwischen 100 und 160Hz!
    Versuchen wir mal welche Wirkung ein weiterer Eckabsorber in der Ecke zwischen vordere Wand und Decke (weiter unten im Bild zu sehen) haben wird. Mase Länge 2,4m, Breite 63cm, Dicke 20cm:
    [​IMG]

    Dass sieht nicht schlecht aus, das Loch ist fast nicht mehr zu sehen!
    Also haben wir in jeder Ecke 40cm dicke Absorber, raumhoch, 120cm breit.
    Es wäre noch interessant zu sehen welche Auswirkung eine andere Verteilung des Materials hat. Also wird eine Schicht von vorne und stellen diese hinten und erreichen eine Dicke von 30cm in den vorderen Ecken und 50cm in den hinteren Ecken:
    [​IMG]

    und jetzt ungekehrt: 50cm in beide vordere Ecken und 30cm in den hinteren Ecken. Der 20cm dicke Eckabsorber oben ist immer noch vorhanden:
    [​IMG]

    Zuletzt noch Bilder von der Vorderwand:
    [​IMG]

    [​IMG]

    Die letzte Messung zeigt dass die vorderen Ecken bevorzugt behandelt werden sollten, denn 50v+30h sieht besser aus als 40+40 und auch als 30v+50h.

    LG

    cana, Kuno, Kalkleiste und 15 andere bedanken sich.
  8. dragekonge

    dragekonge

    Registriert seit:
    09.11.08
    Punkte:
    772
    772
    Also das Zeigt ja eigentlich die Effektivitität von Superchunks, da sie genau die Aufstellung haben wie ich versuche 4 glaube ich.

    Also ich bin gerade am Bauern allerdings mit Thermohanf, habe bis jetzt 1 von 4 installiert und das hat schon minimal etwas gebracht, bin jetzt erstmal auf die weiteren 3 gespannt.

    Maße sind bei 62,5*75 und Pro teil eine höhe von 90 cm.
    Hab also Frontfläche von (1*3,6 =>) 3,6 qm mit einer tiefe von bis zu 45 cm ca. Denke das hilft schon ganz gut:)

    Dann muss ich noch sagen vielen vielen dank, und wenn es nicht schon erledigt ist würde ich den Thread als Sticky vorschlagen!

    Cinemafreak bedankt sich.
  9. Beatback

    Beatback Veteran

    Registriert seit:
    13.03.08
    Punkte:
    13.753
    13753
    Wirklich toll gemacht!
    Welches Messmikro und welche Software hast du benutzt?

  10. fas1piano

    fas1piano

    Registriert seit:
    20.04.07
    Punkte:
    4.801
    4801
    wow!

    sticky!! (-8=

    vielen großen dank herr kollege.

  11. Fischkopp

    Fischkopp

    Registriert seit:
    22.08.10
    Punkte:
    7.412
    7412
    Tolle Arbeit! [​IMG]
    Ich wäre auch für Sticky!

  12. kickback

    kickback Veteran

    Registriert seit:
    14.12.05
    Punkte:
    28.036
    28036
    Das Rosarote Formular für den Erhalt des blauen Formulars zur Ergatterung des gelben Stickyantrags wurde ausgefüllt. Wir verabschieden uns in die Werbepause; schalten sie nicht um, sonst verpassen sie noch das mit Spannung erwartete Ergebnis.

    a.k.a.: danke, zur Kenntnis genommen, keine weiteren pro-sticky-postings mehr notwendig, Ergebnis bald ;)

  13. rolanded

    rolanded Themenersteller

    Registriert seit:
    09.08.06
    Punkte:
    3.485
    3485
    Als Mikro das altbekannte Behringer ECM8000 und Software Room EQ Wizard.
    Abschliessend noch einen direkten Vergleich ohne BT und dann mit BT, gezeigt über eine Zeitspanne von 1500ms:

    LG


    Anhänge:

    Kuno, Nikola, KARATEBORIS und 7 andere bedanken sich.
  14. karumba

    karumba Moderator Mitarbeiter

    Registriert seit:
    01.01.10
    Artikel:
    6
    Punkte:
    22.104
    22104
    ja das ist ganz klar ein sticky. tolle untersuchung & mit interessanten überraschungen. danke!

  15. basti_mmt

    basti_mmt

    Registriert seit:
    06.10.09
    Punkte:
    833
    833
    sehr gut!!!

    ich würde übrigens auch einen sticky für die standard empfehlungen und evtl. erste messungen begrüßen.

    lg

  16. clemensvill

    clemensvill Moderator Mitarbeiter

    Registriert seit:
    03.03.09
    Artikel:
    13
    Punkte:
    23.482
    23482
    Danke Rolanded.

    Du hast viele Fragen von mir mit einem Schlag beantwortet.

    Clemens

  17. synthpark

    synthpark Veteran

    Registriert seit:
    11.11.09
    Punkte:
    36.014
    36014
    Ja, super gemacht, danke!

    Was mich interessieren wuerde:

    1. was ist das fuer ein Zeug: "Rieselschutzfliess"?

    2. Welche Malerfolie ist geeignet (oder jede)?

    3. In deinem Fall bist du mit der Horizontalbehandlung gut ausgekommen.
    Wie wichtig ist die Deckenabsorbtion fuer den Bass? Ich hab immer geglaubt,
    dass man die Vertikalmoden nur durch Vertikalabsorber wegbekommt, also
    entweder direkt an der Decke oder in den oberen Raumkanten plaziert.

    Gruesse

  18. rolanded

    rolanded Themenersteller

    Registriert seit:
    09.08.06
    Punkte:
    3.485
    3485

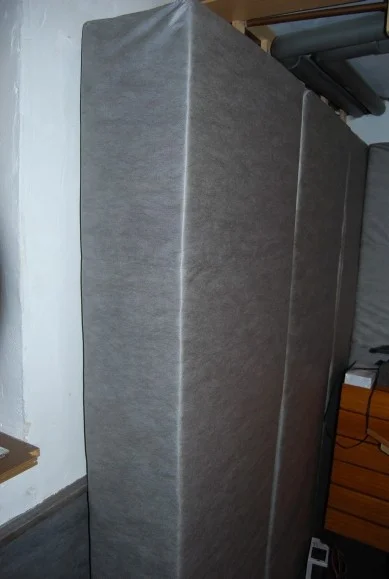

    Rieselschutzvlies war gedacht um Faserflug zu vermeiden. Dafür habe ich es gekauft.
    Anschliessend habe ich noch Malerfolie gekauft und die 2 Stappel zusammen, wie ein Geschenk verpackt. Da ich das Rieselschutzvlies bereits hatte und es besser aussah als nur in Malerfolie eingepackt habe ich es so belassen.

    Bei hela gibt es 3 Sorten von Malerfolie: dünn, mittelstark und strakes. Ich nahm die mittelstarke.

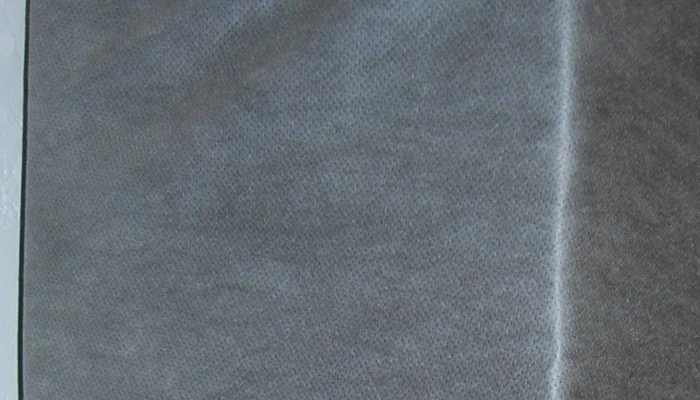

    Das sichtbare graue Material ist eben dieses Rieselschutzvlies.
