Rückwand als Bassfalle bauen/nutzen

[soundy]

Hallo Gemeinde,

ich plane gerade meine Tonregie zu übersiedeln und bin auf der Suche nach Konzepten zum Akustikbau in einem neuem Raum.
Dabei bin ich auf diesen Gearslutz Studiobau Beitrag aufmerksam geworden:
https://www.gearslutz.com/board/pho...-matthew-gray-mastering-new-room-build-6.html

Die Rückwand wird in dem Beitrag als sehr dicker mehrschicht Bassabsorber verwendet.

Da ich muss die Rückwand meines Raumes eh bauen muss da es ein Lager in der Mitte teilen wird wäre das ein gute Option finde ich.
Meine Raumdimension für den Control Room:
BHT 375 * 260* 500 (wäre noch ein wenig flexibel)

Ich würde erst 2 ganz normale Trockenbauwände einziehen und innen "luft" lassen.
nach schema F bzw E im Bild um eine besseren Schalldämmwert zu bekommen.

Dann ca 30 - 40 cm Dämmatertial mit Aussparungen für 2 Qrd Diffusoren die ich schon habe.
Darüber ne Dampfbremse und dann Akustikstoff.

Fragen die ich mir stelle:

1. Ich bin ziehmlich paranoid wg Schimmelbildung. Und in dem Studiobaubeispiel seh ich keine Dampfbremse vor dem gfühltem meter Dämmaterial.
Was meint ihr dazu?

2. Würde es Sinn machen anstatt 30 cm Dämm material 20 cm Dämmaterial + 10 cm lufft zu lassen um die Wirkung zu verbessern bzw. die gleiche Wirkung bei weniger Materialaufwand zu bekommen?
Ich würde dann die Ecken voll machen und den Rest der Wandfläche mit 10 cm Abstand von Dämmaterial zur Rückwand bauen.

2. Zum Dämmaterial. Holzwfaser Dämmplatten von Homatherm haben lt. specs 5kPa Strömungswiederstand.
Hat jemand erfahrung mit dem Material bzw den Homatherm Zellulose Dämmmaterial?
Würde mich freuen die Steinwolle wegzulassen.

3. Ich kann den Raum nur von einer Seite (der Rückwand die ich bauen werde) betreten. Sollte ich den Abhörplatz 180 Grad drehen um mehr wirkung von der Akustikwand zu bekommen? Die Raumaufteilung wäre mir lieber genau andersrum um den Raum besser zu nutzen.

4.

Freu mich falls hier wer seinen Input bzw. Ideen dazugibt.

Danke schon mal im vorhinen.



[coffee boy]

Hallo Gemeinde,

ich plane gerade meine Tonregie zu übersiedeln und bin auf der Suche nach Konzepten zum Akustikbau in einem neuem Raum.
Dabei bin ich auf diesen Gearslutz Studiobau Beitrag aufmerksam geworden:
https://www.gearslutz.com/board/pho...-matthew-gray-mastering-new-room-build-6.html

Die Rückwand wird in dem Beitrag als sehr dicker mehrschicht Bassabsorber verwendet.

Da ich muss die Rückwand meines Raumes eh bauen muss da es ein Lager in der Mitte teilen wird wäre das ein gute Option finde ich.
Meine Raumdimension für den Control Room:
BHT 375 * 260* 500 (wäre noch ein wenig flexibel)

Ich würde erst 2 ganz normale Trockenbauwände einziehen und innen "luft" lassen.
nach schema F bzw E im Bild um eine besseren Schalldämmwert zu bekommen.

Dann ca 30 - 40 cm Dämmatertial mit Aussparungen für 2 Qrd Diffusoren die ich schon habe.
Darüber ne Dampfbremse und dann Akustikstoff.

Fragen die ich mir stelle:

1. Ich bin ziehmlich paranoid wg Schimmelbildung. Und in dem Studiobaubeispiel seh ich keine Dampfbremse vor dem gfühltem meter Dämmaterial.
Was meint ihr dazu?

2. Würde es Sinn machen anstatt 30 cm Dämm material 20 cm Dämmaterial + 10 cm lufft zu lassen um die Wirkung zu verbessern bzw. die gleiche Wirkung bei weniger Materialaufwand zu bekommen?
Ich würde dann die Ecken voll machen und den Rest der Wandfläche mit 10 cm Abstand von Dämmaterial zur Rückwand bauen.

2. Zum Dämmaterial. Holzwfaser Dämmplatten von Homatherm haben lt. specs 5kPa Strömungswiederstand.
Hat jemand erfahrung mit dem Material bzw den Homatherm Zellulose Dämmmaterial?
Würde mich freuen die Steinwolle wegzulassen.

3. Ich kann den Raum nur von einer Seite (der Rückwand die ich bauen werde) betreten. Sollte ich den Abhörplatz 180 Grad drehen um mehr wirkung von der Akustikwand zu bekommen? Die Raumaufteilung wäre mir lieber genau andersrum um den Raum besser zu nutzen.

4.

Freu mich falls hier wer seinen Input bzw. Ideen dazugibt.

Danke schon mal im vorhinen.

Du hast dir da ein Northward Acoustics Design als Beispiel bei den GS ausgesucht.
Ich denke nicht dass du raus finden wirst welche Materialien er genau kombiniert.
Musst du aber meiner Meinung nach nicht.


Als erstes wäre es gut wenn du eine Skizze zeichnen würdest was du da mit deiner Rückwand machen willst, wo Fenster und Türen im Raum sind, wo du denkst später sitzen zu wollen, aus was die Wände sind (Mauer, Trockenwand) und wo die Außenwände sind.

Denn Dampfbremsen irgendwo mitten im Raum (nicht an einer Außenwand) ergeben meines Erachtens nach keinen Sinn. In der Regel ist dies bei Außenwänden notwendig aber auch nicht bei allen - dass kommt wieder drauf an wie dick die Außenwand ist und wie die aufgebaut ist. Das alles muss in Betracht gezogen werden um die "Schimmelfrage" aus dem Weg räumen zu können. Zudem würde ich niemals die Absorber hinter mir in Folie packen da mit Erstreflexionen zu rechnen ist - ergibt keinen Sinn.

Wie dick du deine Absorber an der Rückwand machst würde ich nicht von Bildern abhängig machen die du im Netz findest, sondern von der Ausprägung der Probleme in deinem Raum.

https://recording.de/threads/raumoptimierung-dachgeschoss.229508/
In diesem Thread habe ich einiges geschrieben unter anderem wie man seine Moden (und dessen Auswirkungen) messen kann.

Da du dich noch in der Position befindest die Raumdimensionen zumindest in der Länge wählen zu können würde ich mich an deiner Stelle vor einer endgültigen Entscheidung etwas mit Room Ratio´s auseinander setzen. Findest im Netz sehr viel.
Damit kannst du ggf. noch das ein oder andere Problem vorab umgehen.

Bezüglich der Schimmelfrage würde ich dir raten einfach den Kontakt zu einem Architekten, Bauplaner, selbständige Trockenbauer oder Mauerer zu suchen - vielleicht kennst du ja wen. Einfach erzählen was man vor hat und klären ob man sich sorgen machen muss. Gesundheitsfragen sollte man nicht im Netz klären.
Adresse hierzu im Forum wäre noch "Holgi" der hier Moderator ist und soweit ich weiß selbständig im Innenausbau / Trockenbau unterwegs ist. Der kann dir vielleicht auch helfen wenn du ihm eine Nachricht schickst.

Wie gesagt, erst mal Skizze, dann tun sich die Leute hier leichter ihre Erfahrungen mit dir zu teilen.



[soundy]

Vielen Dank schon mal für den ersten Kommentar. Macht Sinn ich werd da mal mit nem Trockenbauer reden.
Der Raum ist in einem Zugebautem lager mit Anschluss an einen Altbau.
Fenster ist nur eine Motorisierte Deckenlucke. ca. 60*60cm

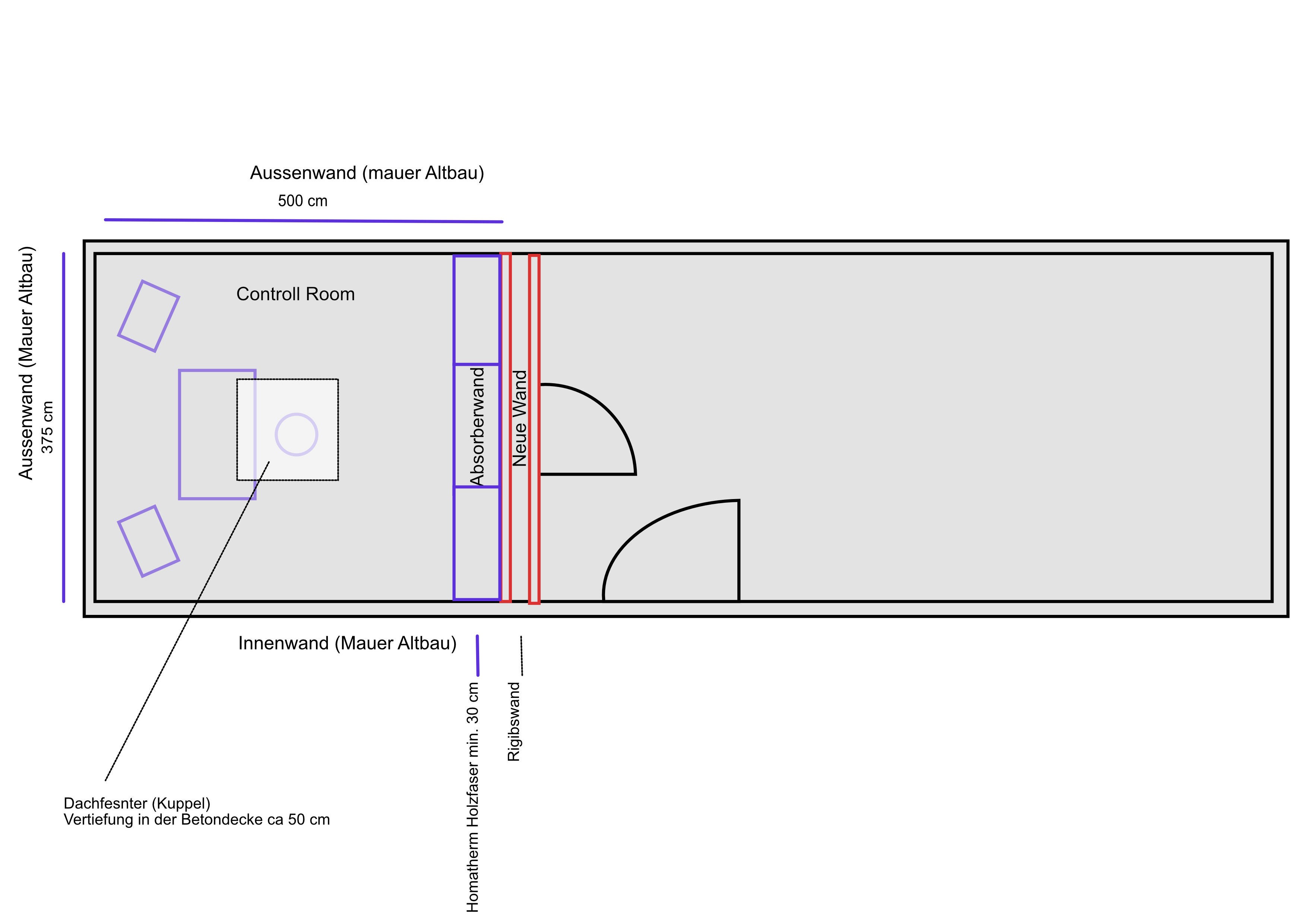

Hier mal ein grober Plan von der Räumlichkeit im Grundriss:

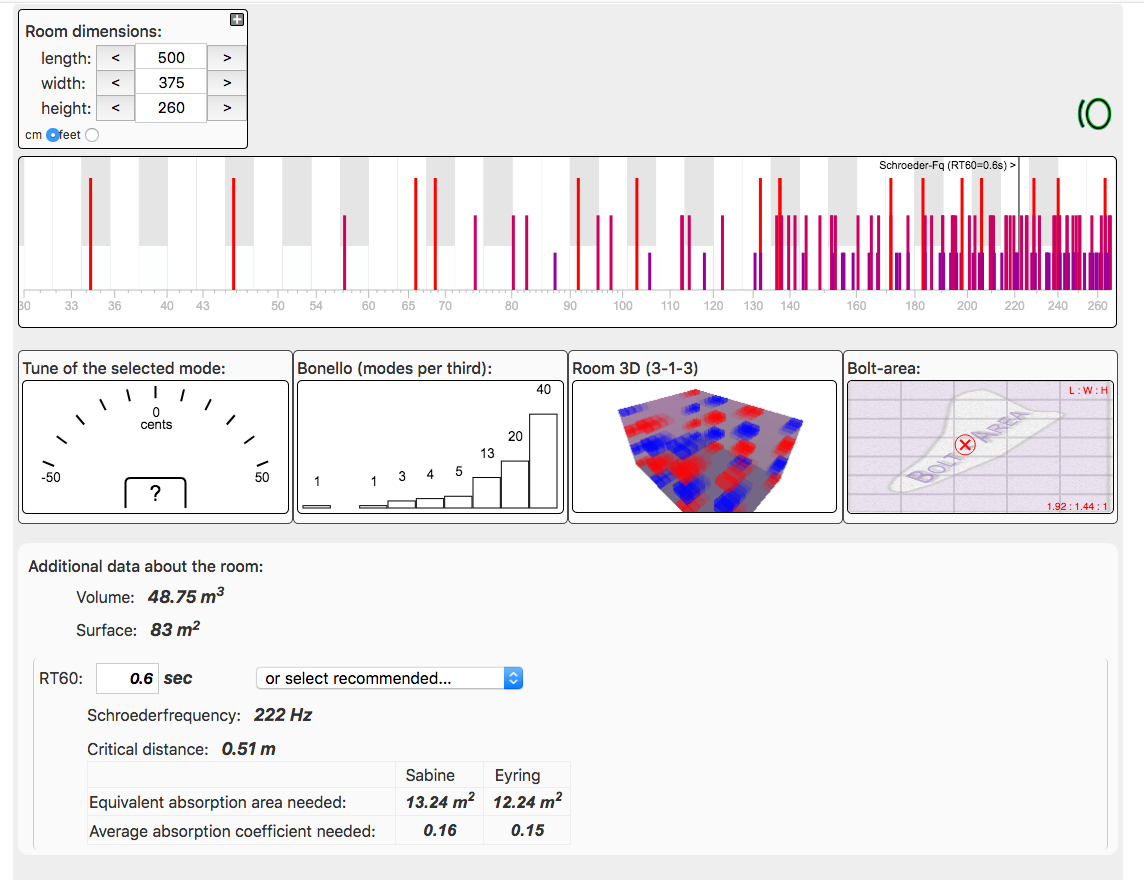

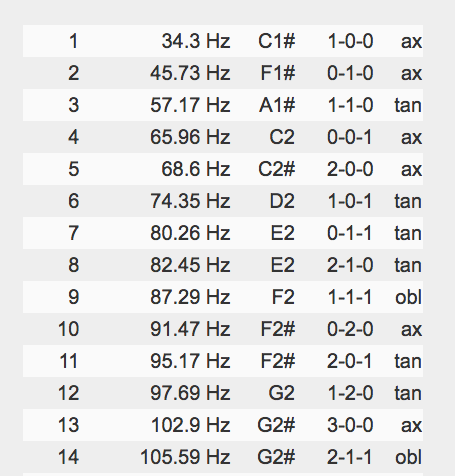

Die Raumsimesionen hab ich schon mal via diesem Calculator beurteilt und sollten daher "nicht schlecht" sein.
