Moinsen,
meine linke Seitenwand besteht leider fast nahezu aus bodentiefe Fenster. Die linke vordere Wandecke ist 77cm lang und die linke hintere Wandecke ist nur 27cm lang. Dazwischen sind nur die riesigen Fenster.
Daher will ich einen ziemlich großen geschlossenen Slat Absorber bauen der um die Heitzung / Fensterbank drum herum gebaut werden soll.
Der ganze Kasten hat die Außendimensionen von 230 x 197 x 40cm.

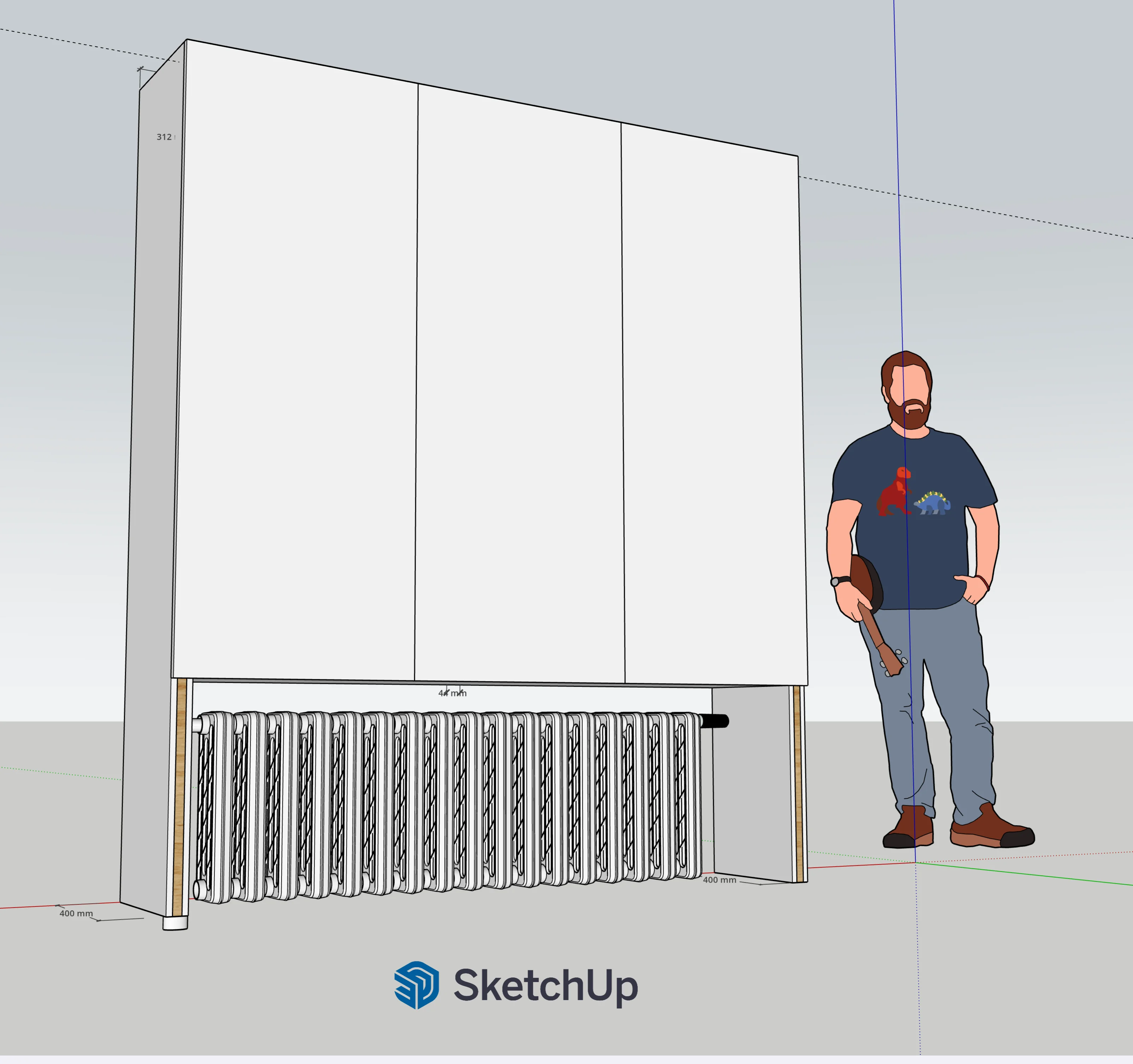

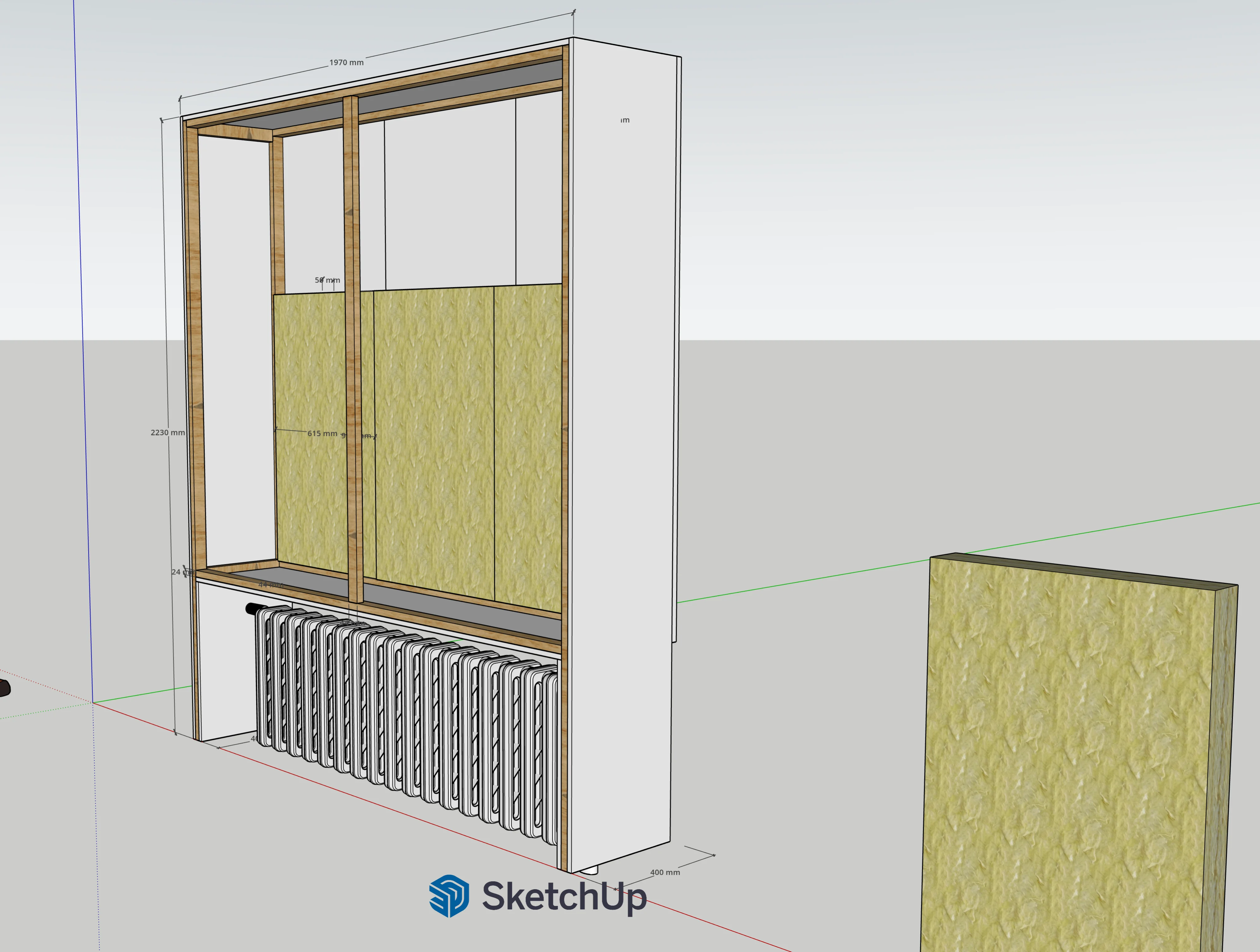

Für den Korpus nehme ich 16mm Spanplatten. Das ganze soll auch noch bewegelich auf Rollen stehen, falls man dahinter mal ran muss. Der Absorber steht zwar vom Boden bis zur Dachschräge aber beginnt eigentlich erst ab 65cm vom Boden über der Heitzung. Bilder sagen mehr als noch so viele Worte... Daher hier mal der erste Entwurf aus Sketchup:
Von hinten werden 3 Rückwandplatten in 19mm Stärke in den Umlaufenden Dachlattenrahmen geschraubt und zusätzlich in die Hinterkanten des Kastens. Die Rückwandplatten haben diese Breiten: 66cm + 66cm + 65cm = 197cm Breit und sind 164,5cm hoch. Eine durchgehende Rückwandplatte wäre zwar besser für die Dichtigkeit aber die würde ich niemals transportiert oder in die Wohnung bekommen..
Das ganze Teil soll lückenlos mit Sonorock gefüllt werden. An den Frontkanten wird Stoff drauf getackert und vorne werden dann die horizontalen 20cm breiten MDF Latten in 16mm Stärke mit Lückenabstand draufgeschraubt. Das Gesamtgewicht schätze ich mal so auf 120KG vielleicht oder mehr kp..
Mein Schwager hat mir empfohlen die Kiste innen mit umlaufendem Dachlattenrahmen zu bauen um die Stabilität zu erhöhen. Er meinte beim wegrollen einer so großen und schweren Kiste, könnten ziemlich große Scheren und Zugkräfte enstehen. Wie findet ihr die Konstruktion generell, ist das so ok oder vielleicht doch Overkill mit dem umlaufendem Dachlattenrahmen?

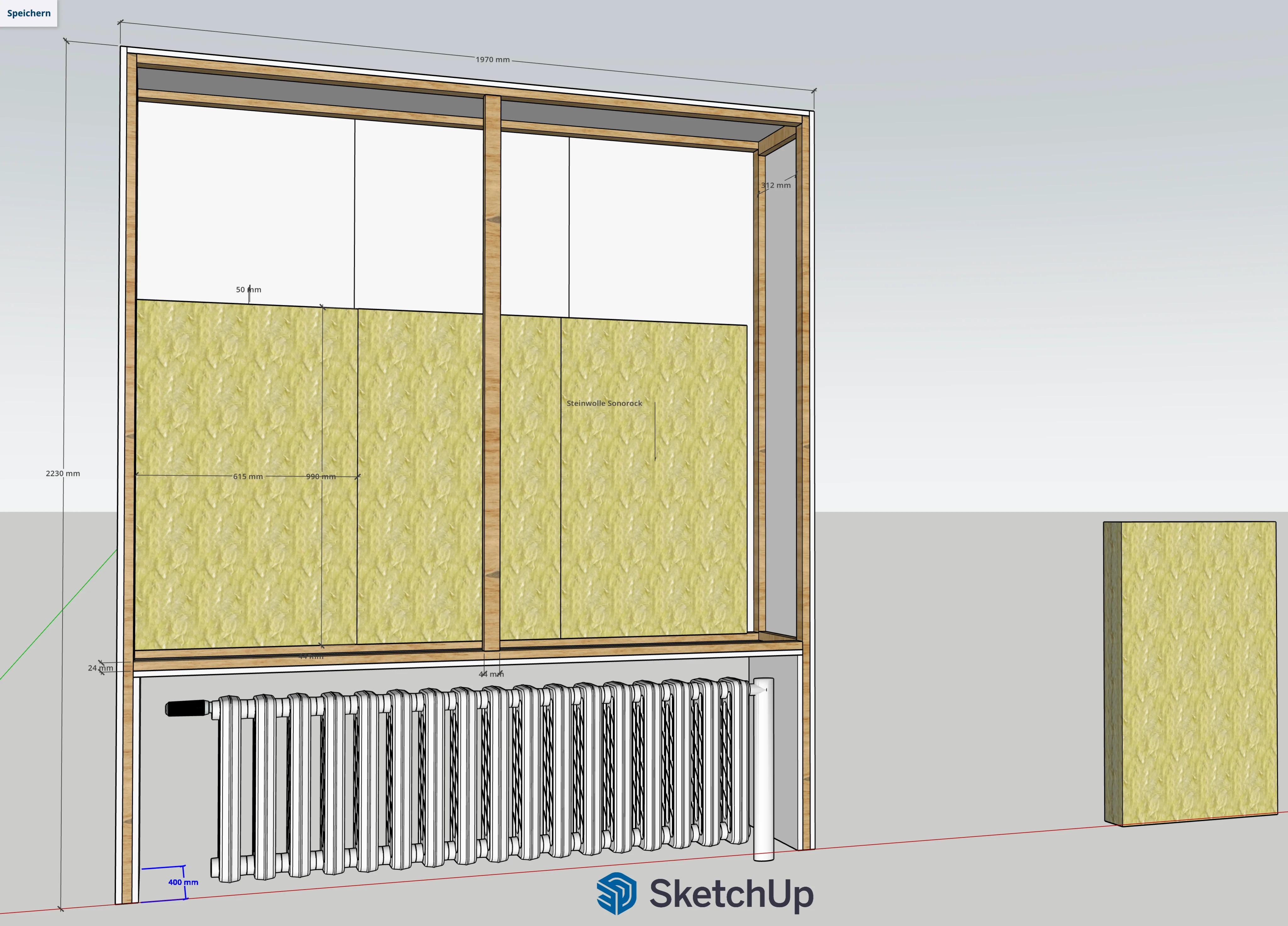

Die Dachlatten sind 24x44mm. Das was mich nun daran stört ist, dass ich die Steinwollplatten umständlich um die Dachlatten drumherum schneiden muss mit Aussparungen und Kerben usw. Eigentlich wollte ich das Zuschneiden der Steinwollplatten nur auf einfache Längs und Querschnitte begrenzen. Habt ihr andere Ideen wie ich mir das Gefummele um die Innenstreben beim Zuschneiden der Steinwolle sparen kann aber trotzdem nicht auf Stabilität verzichten muss?? Eine Steinwollplatte hat bei mir die realen Maße von 990 x 615 x 50mm.
