Manchmal braucht man schon mal ein Signal, um Geräte zu testen.
Ich hatte für knapp 8,- EUR inkl. Versand einen Bausatz für einen Frequenzgenerator mit dem IC XR2206 bei Ebay gekauft.
Spannungsversorgung 9 bis 12V über Steckernetzteil (nicht enthalten).
Frequenzbereich 1 Hz - 1 MHz, Sinus, Dreieck und Rechteck.
Es funktionierte auf Anhieb. Das Teil ist von der Fläche her kleiner als eine Kreditkarte.

Die Nachteile sind eventuell, dass sich
1) die Frequenzbereiche nicht 100% überlappen.
2) der Sinus sehr obertonreich ist, mehr ein Dreieck mit abgerundeten Spitzen.
3) das Volume-Poti gegen den Uhrzeigersinn regelt.
und 4) es dauert ein paar Tage, bis das Teil im Briefkasten ist.

In Summe aber ein recht gutes Preis- / Leistungsverhältnis.


Anhänge

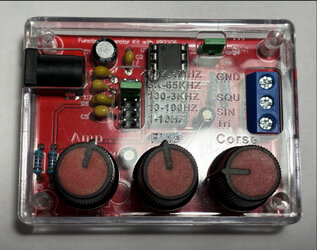

  • Frequency Generator.jpg
    Frequency Generator.jpg
    1,3 MB · Aufrufe: 91
Lustig, ganz rechts mit Schreibfehler

…den hab ich auch. Für das Geld in Ordnung. Der 2206 macht den Sinus aus einem Dreieck, dass per Diodenbegrenzer zu einem Sinus verbogen wird. So war das damals(tm). Der 8038 ist auch nicht viel besser (den gibt es auch in dieser Dareichungsform als Bausatz/Fertiggerät)

Tausend mal besser und genauer:
