benötige feedback zum DIY Helmholtzresonator

[sunnyboy48]

hallo miteinander ,

ich hab heute mein HH resonator mit Messmikro und Span Analyser mal gecheckt ob ich die 45hz mode erwische , also wenn ich ein Brett vor den löscher halte geht der dB bei 45hz sehr hoch ( knapp 6-7) dB. Ich hab mich zuerst sehr gefreut und dachte ich habe es endlich geschafft. Dann habe ich mit REW und ECM8000 mein raum gemessen.
Ich habe im Web ein HH rechner gefunden http://www.lautsprechershop.de/inde...www.lautsprechershop.de/tools/t_helmholtz.htm

gefunden gehabt.

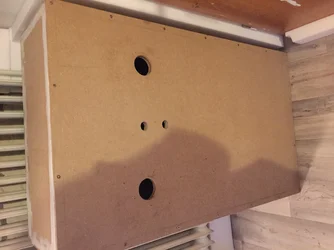

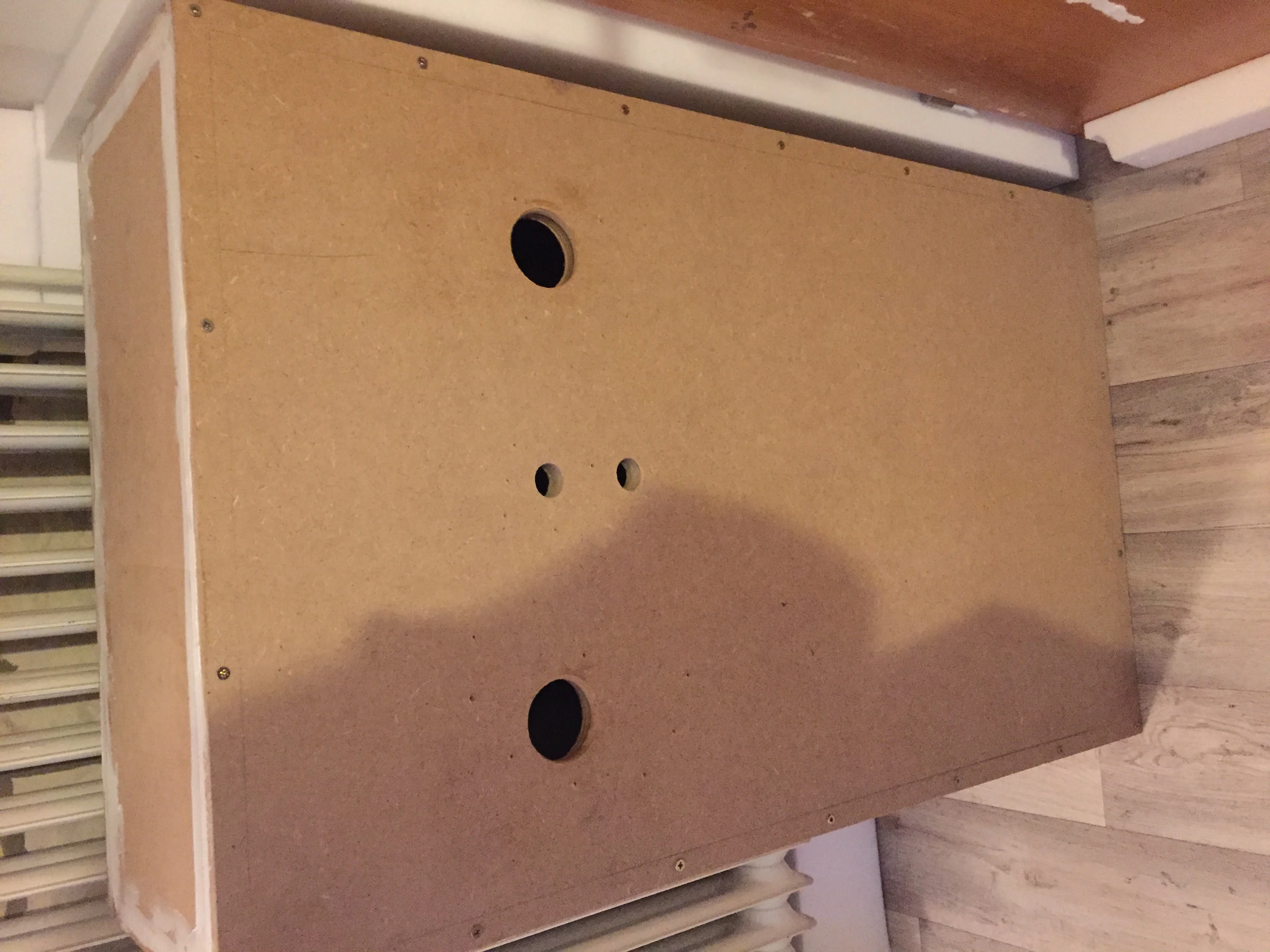

MDF platten besorgt

100cmx60cmx28cm

MDF dicke -> 2cm

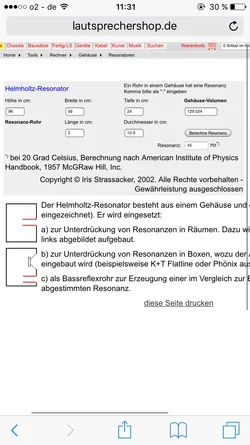

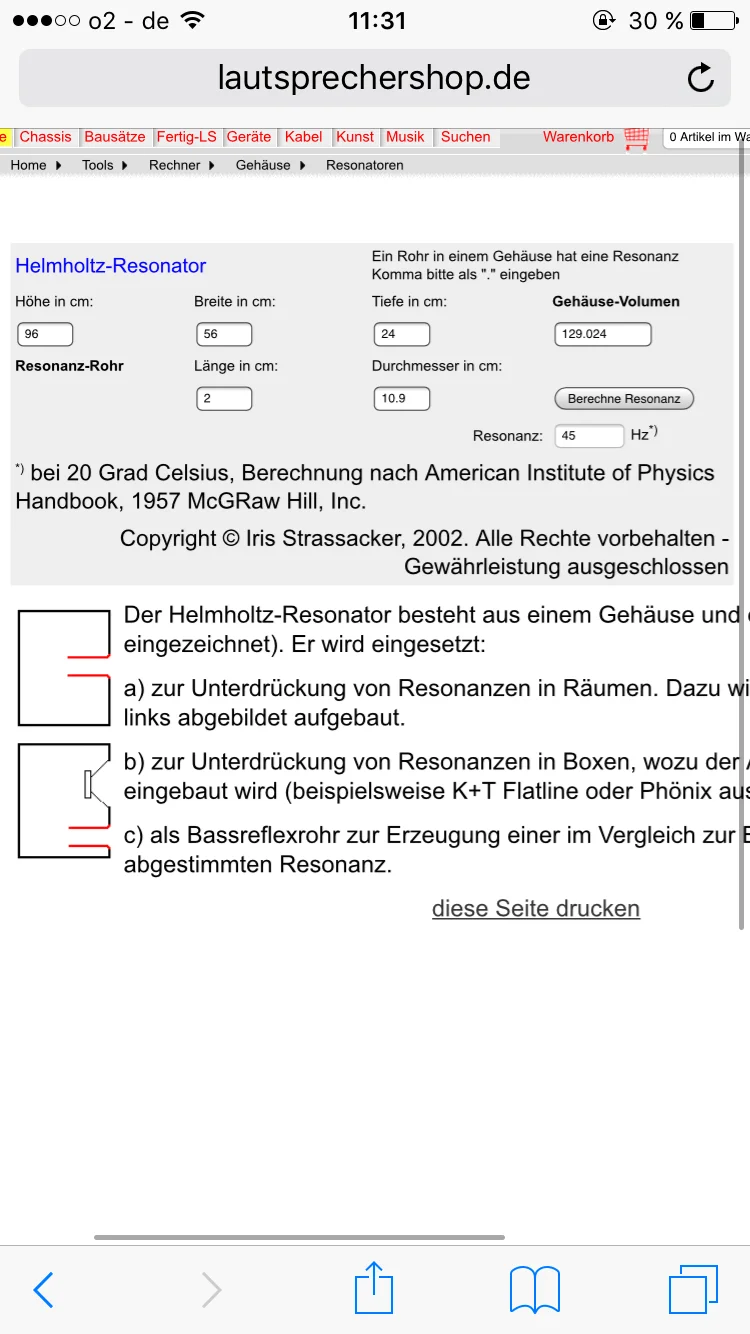

Aber beim Rechner habe ich diese Werte eingegeben : siehe Bild

wenn man frontplatte etc zusammen baut verliert es wegen den seiten /oben/unten an innenvolumen ( hoffe hab das richtig gemacht)

hier mein Ergebnis :

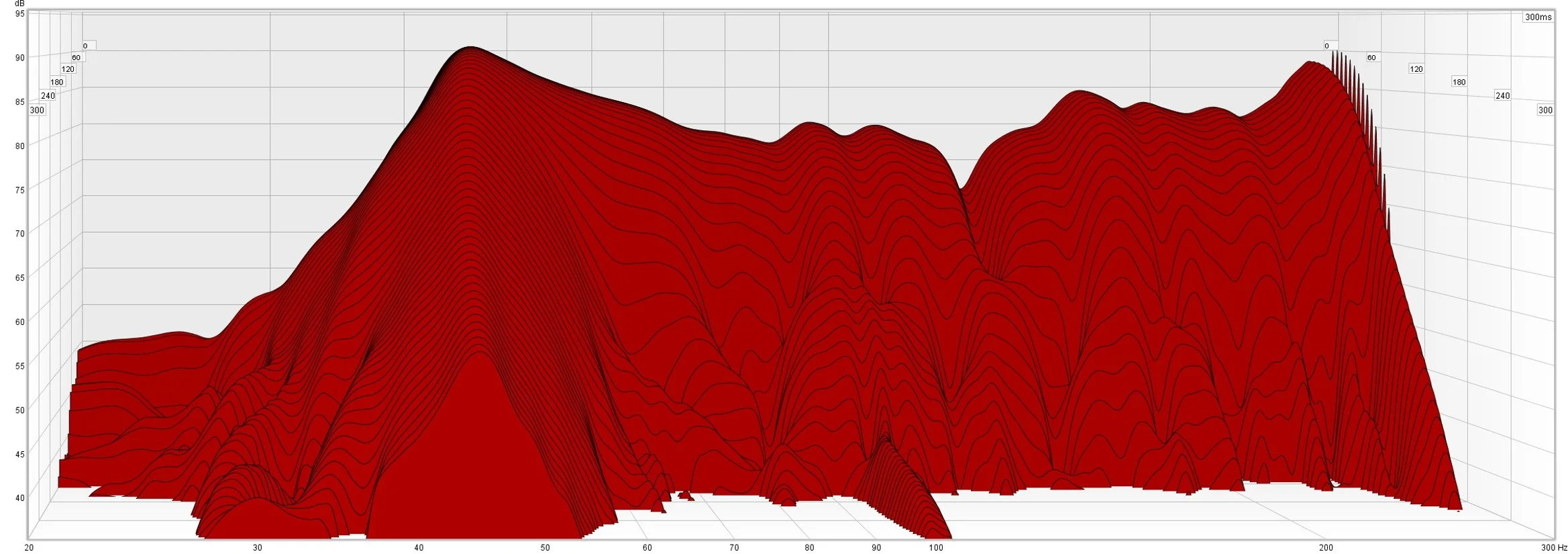

ROT - > Ohne Helmholtzresonator

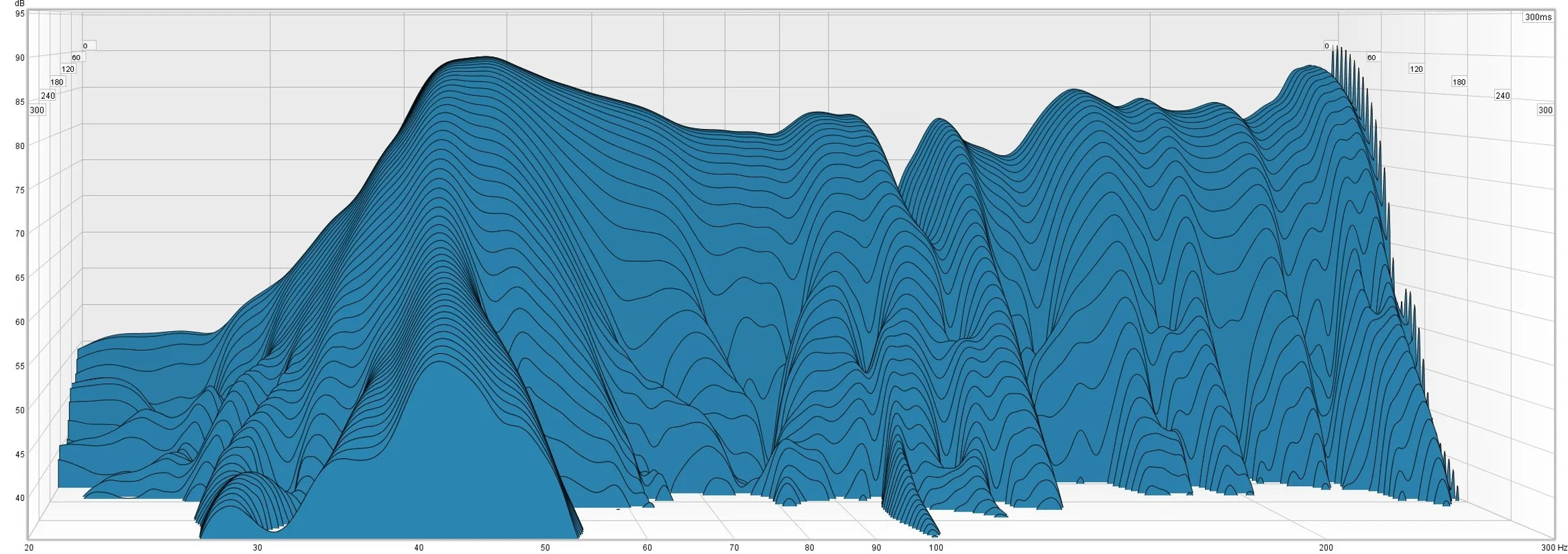

Blau -> Mit allen Löchern

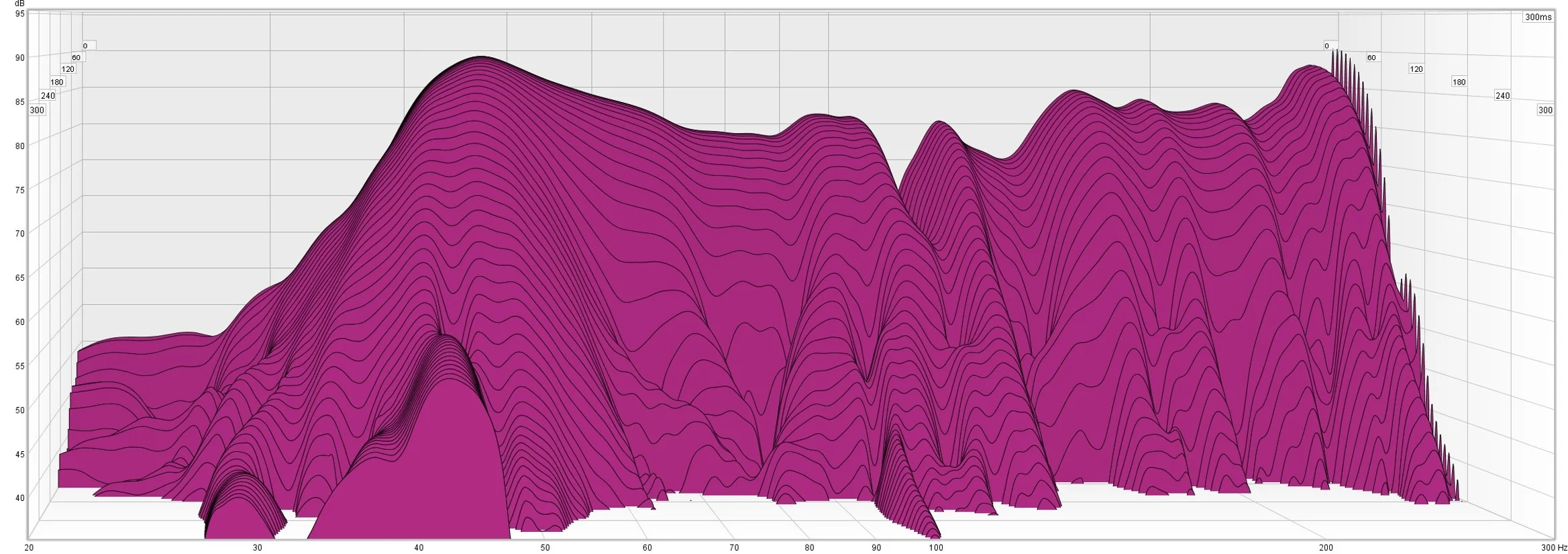

LILA -> Ein kleines Loch wieder zugemacht

Die 45hz Mode ist mit HH resonator nach links gerutscht ( warum?)
Ich hoffe sehr das mir dabei jemand helfen könnte ich wäre euch sehr dankbar.

LG



[Baweg]

Hi,

von rot nach blau ändert sich ja auch bei knapp über 100 Hz eine ganze Menge, was ja nicht vom HHR kommen kann.
Sind die Messungen da korrekt?

Ansonsten sieht das für mich nach einem Nachschwingen des HHR aus, was man wohl mit einer Bedämpfung beheben kann.
Habe mich mit Bedämpfung jedoch noch nicht beschäftigt, da ich noch kein Nachschwingen bei meinen HHRs hatte.
Wahrscheinlich weil meine HHRs sehr klein sind.



[sunnyboy48]

@Baweg ja genau , von rot nach blau ändert sich da was ab 100hz...Die Messungen sind vom selben Position gemacht worden...
wenn du die rote ( ohne HH) und lila wasserfall vergleichst , hat sich da was bei 45 hz viel getan? Oder eher nicht? Bin nicht der Experte bei REW ...

lg



[Baweg]

Der HHR zeigt ja schon eine Wirkung.
Bei ca. 43 - 44 Hz wird eine Kerbe in den Hügel gedrückt.
Aber dein Nachhall verkürzt sich eben nicht und nach meinem Kenntnisstand ist das ein Nachschwingen des HHR.
Ich glaube da muss man dann Akustik-Vlies hinter die Löcher kleben.

Bei Lila hat er auf jeden Fall besser gewirkt als bei Blau.
Und bei Lila hast du ja ein Loch wieder zugemacht, also die Resonanzfrequenz etwas nach unten verschoben.
Versuche vllt mal die Resonanzfrequenz noch 1-2 Hz nach unten zu schieben und messe noch mal.



[sunnyboy48]

hier habe ich die 2 kleine löscher wieder zugedeckt.

lila - 1 kleine loch zugedeckt

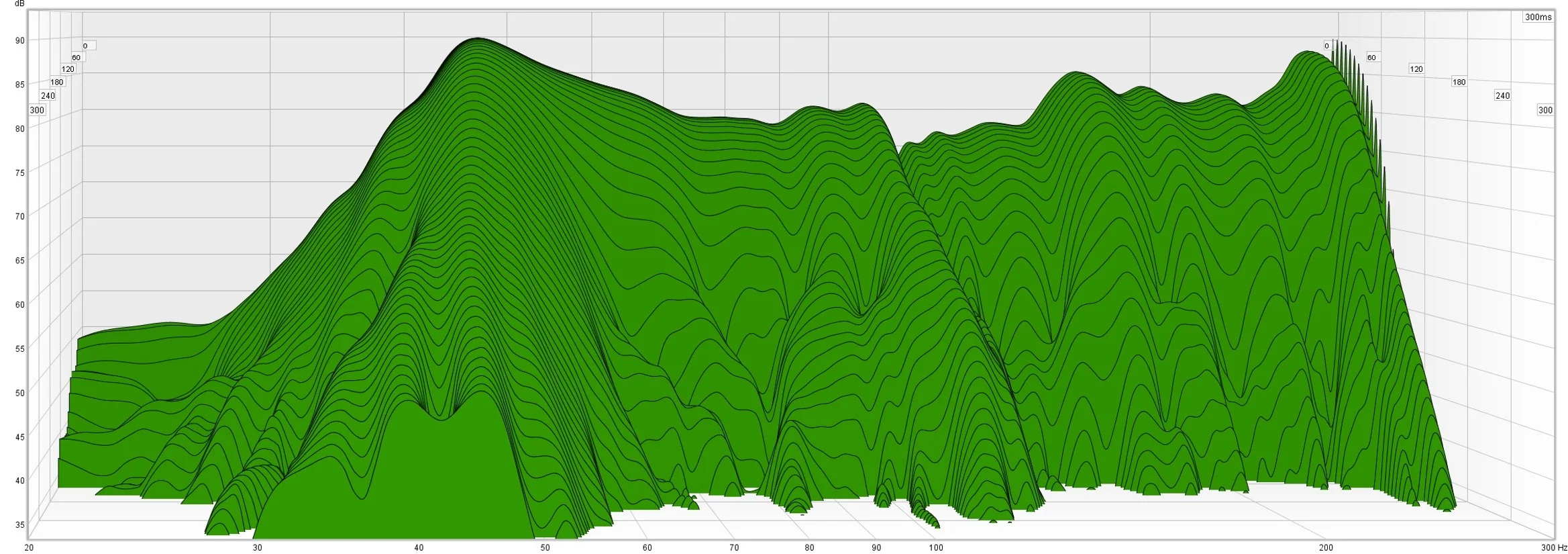

grüne - die beiden 2 kleine löscher zugedeckt
