Yamaha MG10 XU & seine Anschlussmöglichkeiten

[Nachtwesen]

Hallo Recording.de Forum Mitglieder,

ich bin Anfänger in Sachen Verkabelung von Mikrofon, Instrumenten etc.
in Verbindung mit einem sogenannten PA Mischer.

Zur Erklärung, ich habe mir einen Yamaha MG10 XU gekauft.
Ich habe mir mehrmals die Betriebsanleitung dieses PA Mischer durchgelesen,
aber ich möchte lieber um Ihre Unterstützung bitten beim anschließen
verschiedener Hardware...

Zur weiteren Erklärung:
Für mein TC-Helicon Voice Tone R1, benötige ich einen PA Mischer, weshalb ich mich
für den Yamaha PA Mischer entschieden habe.

Ich bin mir sicher, das ich eigentlich Alles richtig angeschlossen habe,
aber wenn ich ins Mikrofon spreche, passiert gar nichts.

Zustätzlich zu dem Yamaha MG10 XU und dem TC-Helicon Voice Tone R1
habe ich mir extra zwei Yamaha MSP 3 Boxen gekauft inklusive zwei the sssnake SM10 BK Kabel
für die zwei Yamaha MSP 3 Boxen (für deren Rückseite) um sie mit dem PA Mischer zu verbinden...

Aber auch dann, kommt einfach kein Ton aus den zwei Boxen, geschweige den das mein Mikrofon in Verbindung mit dem TC-Helicon Voice Tone R1 funktioniert....

Ich möchte neben meinem Mikrofon, auch noch meine Gitarre und mein Bass an den PA Mischer
anschließen...

Im Grunde habe ich bereits alle möglichen Kabel, aber ich glaube ich habe eventuell ein paar falsche Kabel!?

Können Sie mir eine Art Skizze anfertigen, wo ich welches Kabel mit was verbinden muss,
damit mein MIkrofon funktioniert, meine Instrumente, meine zwei Boxen etc. alles in Verbindung mit dem PA Mischer?

Ich hoffe Sie können mir weiterhelfen...

Mit freundlichen Grüßen

Nachtwesen



[Signalschwarz]

Der Yamaha MG10 UX ist KEIN PA-Mixer, sondern ein einfacher Kompaktmixer.

Es wird auch definitiv kein PA-Mixer oder ähnliches benötigt um ein TC Helicon Voice Tone R1 in Betrieb zu nehmen.

Da es nicht wirklich großartig was zu verkabeln gibt, erübrigt sich eine Skizze.

Mikrophon an Voice Tone R1, mit XLR-Kabel.

Voice Tone R1 an Mikrophon-Eingang des MG10 UX, mit XLR-Kabel, hier Phantomspeisung deaktiviert lassen.

Die Böxchen an den Main-Ausgang des MG10 UX.

Was soll denn überhaupt das Ziel dieser ganzen Aktion sein?



[slowhand73]

Und welches Mikrofon hast du ?

EDIT:

ah, macht keinen Unterschied, da bei dem R1 die 48V permanent anliegen.

Und am Yamaha hast du einen Line Eingang, da es kein Micsignal mehr ist.


Übrigens ist in der Bedienungsanleitung beschrieben, wie man ihn anschließt.



[Nachtwesen]

@ digital_dominion:

Das Ziel dieser ganzen Aktion ist, das ich Unterstützung möchte,
mit dem korrekten Anschließen aller Instrumente, Kabelverbindungen etc.
die mir vorliegen. Ich halte mich meist nur an die Betriebsanleitung
und kaufe mir was dort beschrieben steht. Aber ab und zu benötige ich halt
Unterstützung von anderen Leuten die sich damit besser auskennen als ich.

@ slowhand73:

Danke. Genau das war eine meiner Fragen von oben, jetzt bildlich von dir dargestellt.
Vielen Dank. Mir ist einfach nicht klar, wo genau ich alles drehen und drücken muss
damit ich mein Mikrofon zusammen mit meinem R1 benuten kann.

Schauen Sie bitte noch auf das Foto 1: Yamaha MSP 3.
Ich habe für den roten Bereich nur Kabel für den Line 2: XLR

Benötige ich aber noch jeweils einen Klinkestecker (wenn ja welchen Klinkestecker
und wo kommt dann das andere Ende rein in den Yamaha MG10 UX), damit die Boxen funktionieren?
Weil dort steht Parallel?

Und wenn ich mich nicht irre, kommen in den rot markierten Bereich (auf dem Foto 2: Yamaha MG10 UX), Gitarre und Bass rein, Richtig?



[Saurus]

...Schau mal bitte noch auf diesem Foto: Ich habe für den roten Bereich nur
Kabel für den Line 2: XLR

Benötige ich aber noch jeweils einen Klinkestecker, damit die Boxen funktionieren?
Weil dort steht Parallel?

Nein, das bedeutet: entweder-oder.

Ich würde allerdings die Boxen an die Monitor-Outs des Pultes hängen via symmetrisch Klinke-Klinke oder symm. Klinke-XLRm. Z.B.:

Cordial CFM 3,0 VV hochwertiges Audiokabel​

​

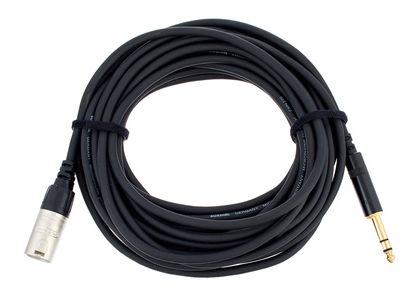

Cordial CFM 3 MV Hochwertiges Audiokabel​

​



[Nachtwesen]

@ Saurus:

Ich glaube habe sogar solche Kabel mit den zwei Streifen vorne an den Klinken.
Aber wo genau kommt dann die Klinke in den Yamaha MG10 UX rein?
In den rechten oberen Bereich nehme ich an!?



[Saurus]

Ich schrieb bereits: Monitor-Outs (also ja - in den "rechten oberen Bereich").



[Nachtwesen]

@ Saurus: Danke für deine Hilfe.

Leider habe ich nur das Cordial CFM 3 FV vorliegen.

Dann muss ich mir das Cordial CFM 3 MV Kabel kaufen. Danke nochmals!!!!



[Saurus]

@ Saurus: Danke für deine Hilfe.

Leider habe ich nur das Cordial CFM 3 FV vorliegen...

Das geht ja auch damit. Dann nimmste halt doch die XLRm-Outs am Pult und steckst die Klinken-Stecker in die unteren Klinkenbuchsen der Boxen - da wo "PARALLELl" auf NW (Nordwest) drübersteht.



[Nachtwesen]

Hallo Recording Forum Mitglieder,

mein Problem ist leider noch nicht gelöst.

ich habe ein Yamaha MG-10XU Mischpult.
Ich habe das Mischpult per USB Kabel,
an meinen Computer angeschlossen.

Den Treiber habe ich bereits von der Yamaha Internetseite
heruntergeladen und erfolgreich installiert.

Ich bekomme ein Signal bei meinem E-Bass in Cubase,
aber ich kann meine fertige Aufnahme nicht anhören,

weder durch die Lautsprecher, noch durch meine Studiokopfhörer.

Und wenn ich in mein Studiomikrofon spreche, taucht das Signal
überhaupt nicht in Cubase auf...

Foto 1: Yamaha MG 10-XU Mischpult -> Kabelsalat:
Oben Links Nr. 1: Studiomikrofon
Oben Links Nr. 2: E-Bass
Oben Links Nr. 3: Verstärker
Oben Rechts: Oben: Lautsprecher
Oben Rechts: Unten: Studiokopfhörer

Foto 2: Cubase -> Geräte-Eigenschaften -> Einstellungen:

Ich habe folgende Einstellungen ausgewählt:
Ausganganschlüsse: Line (MG-XU)
Eingangsanschlüsse: Line (MG-XU)

Die beiden Fotos, habe ich heute Nachmittag aufgenommen.

Könnt Ihr mir bitte weiterhelfen, welche Einstellungen ich in Cubase ändern muss
oder welche Änderungen bzw. welche Knöpfe ich drücken muss am Mischpult
damit ich mein Studiomikrofon und mein E-Bass in Cubase benutzen kann!?

Beste Grüße,
Nachtwesen



[slowhand73]

Wichtig wäre jetzt dein Routing unter F11 glaub ich ist es, VST-Verbindungen

Sprich Menue Geräte - VST Verbindungen



[Nachtwesen]

@ slowhand73:

Ich werde heute einen Screenshot der VST-Verbindungen machen
und dann in meinen Beitrag für Dich hochladen. Danke.

Ich werde mir heute außerdem noch ein Cordial CFM 3,0 VV hochwertiges Audiokabel kaufen
(weil ich nur ein Cordial CFM 3,0 VV hochwertiges Audiokabel besitze)
und wie es mir @ Saurus schon vor Monaten schrieb und diese zwei Kabel
mit meinen Soundboxen an die Monitor-Outs anschließen.
