Hallo zusammen

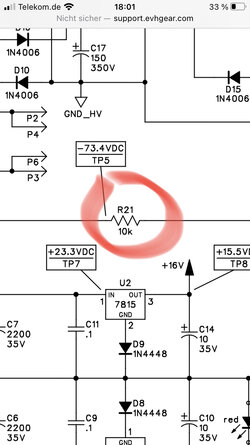

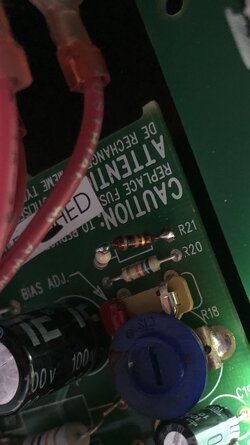

Mein gebraucht, vor 2 Jahren erworbener EVH 5150 iii, klingt seit ich ihn habe eigentlich Scheisse đŸ€·đŸ»â€â™‚ïžBeziehungsweise nicht so wie man es kennt, er ist dumpf mumpfig. Mittlerweile habe ich den Pfau mit dem Amp durch, komplett neue Röhren, Bias kalt Bias warm, andere Speaker dies das. Heute habe ich ihn aufgemacht und mir das innerer angeschaut und dabei habe ich entdeckt, dass hier jemand was gewerkelt hat đŸ€ŠđŸ»â€â™‚ïžDer Widerstand R21 sollte m. M. nach bzw laut schematic ein 10k sein, aber siehe da dort sind zwei aneinander gelötet 😖Da hat doch wieder irgendjemand, irgendein blödsinnigen Mod durchgefĂŒhrt. Wie seht ihr das ?

Merciii


AnhÀnge

  • AE79CDBC-E8E7-49A6-8D44-4D321528FE14.jpeg
    256,1 KB · Aufrufe: 102
  • AB00156E-1446-4E2E-AA99-D9FFA5BAA414.jpeg
    300,4 KB · Aufrufe: 68
Das wurde der Bias verringert denke ich. Sieht aus wie noch ein 10K in Reihe zu original, hast du den mal gemessen, was max min möglich ist?
Zum Test könntest du den zusĂ€tzlichen mit einem Draht ĂŒberbrĂŒcken (wenn der andere 10k ist, vielleicht sind es gesamt 15k etc).

Das wurde der Bias verringert denke ich. Sieht aus wie noch ein 10K in Reihe zu original, hast du den mal gemessen, was max min möglich ist?
Zum Test könntest du den zusĂ€tzlichen mit einem Draht ĂŒberbrĂŒcken (wenn der andere 10k ist, vielleicht sind es gesamt 15k etc).
Hi
Es sind beides 10 k also zusammen 20 k.
Ahhh deshalb hatte ich an den Bias Testpoints und mit dem Bias Probe Adapter unterschiedliche Werte đŸ€”Kann das sein ?

Ich glaube die Testpoints sind am Amp auch "da", bei D25. sollte also gleich sein eigentlich.

Ok .. also erster Schritt ist die zwei fliegen raus und ich löte einen neuen 10k ein. Und dann schau ich mal weiter ev sind da noch mehr Baustellen drin 😌

"The stock voltage the preamp tubes are seeing is 260v give or take. This is not the best sounding voltage for a preamp like this. 320 or so is much better."

IÂŽm back to the original 260 Volt, because it gives me the typical "sharp" defined Peavey distortion i like on this amp.

On 320 Volt it sounds more muffled.

wie ist denn dein Voltage Switch eingestellt? Achso, gibt es bei EVH nicht.

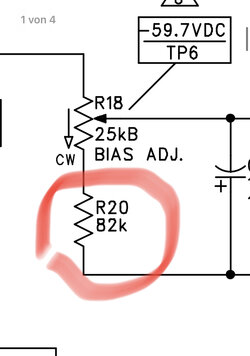

Bei R20 ist ebenfalls ein 10 k soll aber 82k sein đŸ€”


AnhÀnge

  • AB453212-C114-4BEB-B7C3-9B984FE77FF1.jpeg
    166 KB · Aufrufe: 52
Zuletzt bearbeitet:
Vielleicht wurde auch das Poti getauscht, zb auf 100. dass ein grĂ¶ĂŸerer Regelbereich entsteht.
WÀre aber gefÀhrlich (er) wenn das Poti kaputt geht sozusagen.

Ne ich glaube nicht.
Das Poti sieht noch Original aus und ist gut gelötet. Die WiderstÀnde waren katastrophal gelötet.

Ist der Schaltplan offiziell vom Hersteller? Im Internet kursieren auch ne Menge falsche PlÀne.

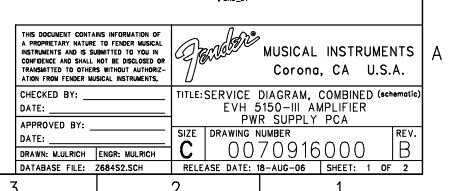

Ja also steht mal Fender EVH im Kopftext


AnhÀnge

  • Unbenannt.JPG
    33,6 KB · Aufrufe: 46
In Deinem Fall wĂŒrde ich gleich zu einem Pro gehen.
Nachdem du in SĂŒddeu anscheinend unterwegs bist bietet sich sage und schreibe :

Diezel GmbH
Donaustrasse 5 1/2
89407 Dillingen

an.

soweit ich weiss.: Kooperativ.

Verkaufen und dafĂŒr einen gebrauchten holen, der gleich so klingt wie er soll. Kein großer Verlust und kein HeckMeck

Hallo zusammen

Haben nun den amp wieder am laufenđŸ‘đŸŒ

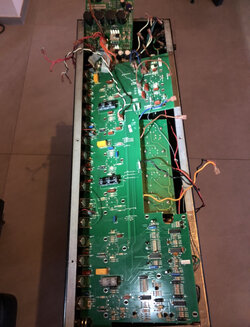

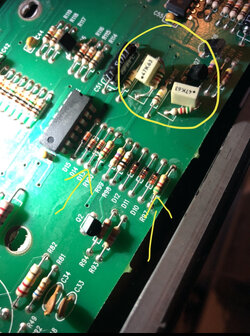

Er hatte verschiedene „mods“ drin! Diese habe ich alle wieder rĂŒckgĂ€ngig gemacht, die korrekten WiderstĂ€nde und Kondensatoren eingelötet! Nun bellt er wieder wie er sollte đŸ™đŸ»Vielleicht hilft es jemandem weiter.

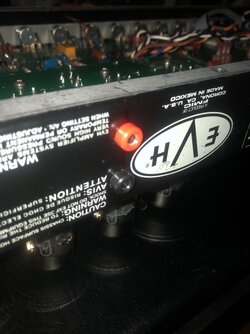

ZusĂ€tzlich habe ich dann noch auf der RĂŒckseite Bias Tester eingebaut 😀


AnhÀnge

  • FDB1AC2A-4DE6-4B2F-9C49-47A6D6D9F99D.png
    2,9 MB · Aufrufe: 46
  • 6884BF27-0BFE-4AE0-9D08-E9F8776E1FFA.jpeg
    791,4 KB · Aufrufe: 47
  • CDD102CA-D291-42B3-80EA-83C4B2F91CA1.jpeg
    631,7 KB · Aufrufe: 51
  • 4559E80E-BF33-4BBE-AD14-77C28654D765.jpeg
    1,1 MB · Aufrufe: 54
