AES Audio Out auf einen SPDIF Eingang

[Skogtroll]

Moin Leut`s!

Ich habe eine Line6 Variax Gitarre, welche neben einem "normalen" analogen Audiosignal auch ein digitales AES-Signal raus gibt.

Ich würde gerne dieses digitale AES-Signal auf meinem SPDIF-Eingang meines Fractal Audio FM9 Floorboards geben.

Da AES mit 5 Volt Spannung arbeitet, SPDIF aber mit 0,5 Volt, muss/sollte man hier eine Anpassung vornehmen.

Ich bin auf der Suche nach einem Schaltbild, damit ich mir hier eine Lösung selber löten kann. Hat da jemand ein Schaltbild?

Danke Euch!



[dokta_ALK]



[Chronique]

müsste doch hiermit funktionieren:

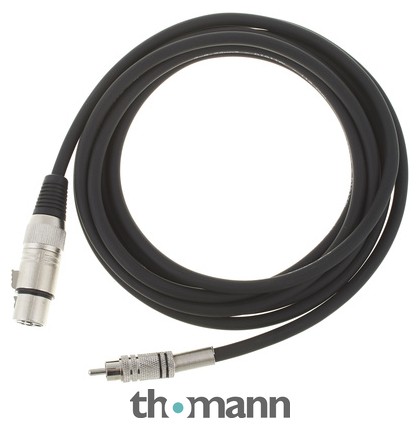

pro snake AES/EBU SPDIF Cable 3

pro snake AES/EBU SPDIF Cable 3, digitales Interfacekabel 110 Ohm, XLR female > Cinch male, geeignet für alle RME Fireface Karten, Länge 3m, Farbe schwarz, Made in Germany

€16,50

www.thomann.de



[tylerhb]

müsste doch hiermit funktionieren:

pro snake AES/EBU SPDIF Cable 3

pro snake AES/EBU SPDIF Cable 3, digitales Interfacekabel 110 Ohm, XLR female > Cinch male, geeignet für alle RME Fireface Karten, Länge 3m, Farbe schwarz, Made in Germany

€16,50

www.thomann.de

Habe ich auch mehrfach im Einsatz. Klappt problemlos



[Skogtroll]

müsste doch hiermit funktionieren:

... und @tylerhb danke Euch! ...aber funktioniert damit nicht: Die Variax Gitarre hat einen RJ-45 Lan-Anschluss und sendet mit diesem Kabel auf 2 Einzelkabel ein AES Signal. Ich habe zu Füßen ein Fractal Audio FM9, welches leider nur SPDIF Siganle "versteht". Ich muss da ein handgefertigte Lösung nehmen und auf das Schaltbil von @dokta_ALK zurück greifen.

Danke Dir @dokta_ALK !!! ...das habe ich mir schon gedacht, das es eine Lösung ist, die auf dem Grundprinzip des Spannungsteilers mit einfachen Widerständen beruht.

Damit kann ich sehr gut arbeiten!!! Danke Dir!



[Skogtroll]

Ich muss hier noch mal "rein gretschen"

Ist das digitale AES Audiosignal eigentlich prinzipiell symmetrsich?

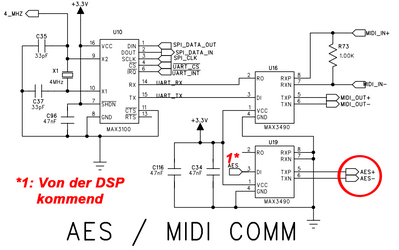

Das ist der Auszug aus dem Schaltbild meiner Variax Gitarre. Wenn ich das so sehe, dann vermute ich mal, dass das ein symmetrischer AES-Ausgang ist - oder?!



[Guitar_TT]

Ist das digitale AES Audiosignal eigentlich prinzipiell symmetrsich?

Ja, das ist ja einer der Kernunterschiede zu S/PDIF (neben den höheren Pegeln).



[tylerhb]

... und @tylerhb danke Euch! ...aber funktioniert damit nicht: Die Variax Gitarre hat einen RJ-45 Lan-Anschluss und sendet mit diesem Kabel auf 2 Einzelkabel ein AES Signal. Ich habe zu Füßen ein Fractal Audio FM9, welches leider nur SPDIF Siganle "versteht". Ich muss da ein handgefertigte Lösung nehmen und auf das Schaltbil von @dokta_ALK zurück greifen.

Danke Dir @dokta_ALK !!! ...das habe ich mir schon gedacht, das es eine Lösung ist, die auf dem Grundprinzip des Spannungsteilers mit einfachen Widerständen beruht.

Damit kann ich sehr gut arbeiten!!! Danke Dir!

Halte uns mal auf dem Laufenden, wie das so klappt. Ich hatte noch nie eine Variax, aber das Thema mit der digitalen Übertragung des Signals aus der Klampfe raus interessiert mich auch schon lange und würde sich auch auf den Kemper übertragen lassen.



[Skogtroll]

Danke für Eure Antworten

Halte uns mal auf dem Laufenden, wie das so klappt. Ich hatte noch nie eine Variax, aber das Thema mit der digitalen Übertragung des Signals aus der Klampfe raus interessiert mich auch schon lange und würde sich auch auf den Kemper übertragen lassen.

KEMPER....buuuhhhhhhh..... ....kleiner Scherz ...bin denn mal gespannt, wann Du auf Fractal Audio wechselst...

Du kannst - auch mit dem Kemper - sogar die 60 Instrumenten-Modelle in der Varix per MIDI steuern und Du kannst die Variax per Phantompower betreiben. Realisiert wird das über ein Lan-Kabel. Für mein FM9 muss ich mir eine kleine Übergabebox bauen. Da ist dann die Phantompower, die MIDI-Implementierung und das digitale Audio drinne.

Als ich noch mein Line6 Helix hatte, konnte man da natürlich hinten einfach den Lan-Stecker reinstecken.

Aber die Variax ist schon geil! Legendäre E-Gitarren, Akustikgitarren, Metallkorpusgitarren, Sitar, Banjo usw. alles mit dabei und die klangliche Qualität ist sehr gut!!! Ich will in einem Preset mit 8 Scenen zwischen Akustik und E-Gitarre hin und her schalten. Die Sitar habe ich auch mit in der Planung....



[tylerhb]

.bin denn mal gespannt, wann Du auf Fractal Audio wechselst...

Never, die Firma ist mir leider maximal unsympathisch, auch wenn die tolle Produkte haben.



[Skogtroll]

...maximal unsympathisch...

...... ...öhhhh... ...was ist passiert??? Meine Wahrnehmungen:

• Absolut toller, äußerst freundlicher und sehr persöhnlicher Kontakt am Telefon!
• Wenn Defekt, wohl DER BESTE (!) Service am Markt! Wenn man einschicken muss, wird SOFORT nach Erhalt repariert und umgehend wieder zurück gesendet!
  Das ist jetzt - zu Glück - nicht meine persönliche Erfahrung, aber so und nicht anders wird es von anderen beschrieben.
• Wenn wirtschaftliche Weltereignisse zu keinen Problemen führen, dann ist die Firma g66 absolut zuverlässig! Was die sagen/versprechen, das halten die!!!
  "Wirtschaftliche Weltereignisse": Die Corona Zeit, der querliegende Containerfrachter im Suez-Kanal usw. brachten zu der Zeit leider auch bei Fractal Audio so einiges durcheinander. Ich musste eineinviertel Jahre länger auf mein FM9 warten, aber dann bekam ich zum gleichen Preis die neueste Turbo-Version mit noch einigen weiteren Verbesserungen. Aber für diese Verspätung konnte g66 absolut nichts! Ich hatte für die Übergangszeit das FM3 > auch extrem geil das kleine Teil!!!
• Ein sehr gutes Forum am Start!
• Eine sehr gute Update-Politik!
• ...und das Beste zum Schluss: Die 3. Generation (AXE3, FM9 und FM3) Fractal Audio klingt einfach nur noch GEIL!!! Die Verstärkersimmulationen sind zu 99,9% an den Originalen! Alle Effekte high end Studiotauglich! Unglaubliche Möglichkeiten im "Grid" zur Gestaltung mit den einzelnen Blöcken (Amps, Cabs, Effekte, Synthi, P-EQs, EQs) - in Serie und oder parallel und und und....

Es sind die besten Modeller am Markt - definitiv. Kemper ist ja nun kein Modelleler. Klanglich finde ich Kemper auch sehr sehr gut! Aber der größte Nachteil von Kemper, den ich jetzt schon mehrfach live bei Kemper-Usern gespürt habe ist die "Ducklosigkeit" die über die FR-/FRFR-Anlage rüber kommt, wenn sie direkt in den Mixer gehen. Da stimmt was nicht. Da sind z.B. das Line6 Helix und die 3. Generation FA wesentlich besser: Viel mehr Druck und Dynamik im Siganl als bei Kemper. Habe ich jetzt schon diverse male wahrgenommen.



[Mit Senf]

Viel mehr Druck und Dynamik im Siganl als bei Kemper. Habe ich jetzt schon diverse male wahrgenommen.

Kann ich als Mensch hinterm Mischpult so nicht direkt bestätigen. Ich habe da wirklich schon von hervorragend bis absoluter Müll alles mögliche angeboten bekommen. Das würde ich nicht vom Hersteller abhängig machen.



[Skogtroll]

Moin!

Habe mittlerweile die Widerstände zum Bau des AES-/SPDIF-Adapters erhalten. Leider ist das einzige was via SPDIF-In an meinem FM9 Floorboard zu hören ist ein furchtbares knacken und brummen.

Der Adapter ist definitiv richtig gelötet! Das habe ich mehrfach kontrolliert! Die gemessene Spannung am Adapter-Ausgang im Leerlauf ist 0,65 Volt.

Da habe ich große Fragezeichen in mir drinne. Mögt Ihr Euch bitte noch mal mein im Beitrag #7 gepostetes Schaltbild meiner Variax Gitarre ansehen...

https://recording.de/attachments/aes-out_001-png.144126/

...und mir sagen, wie AES+, AES- und die Masse/Gnd zuzuordnen sind. Ich habe die Masse/Gnd mit der allgemeinen Masse verbunden, AES- mit der 3 und AES+ mit der 2 des Schaltbides aus dem Post #2.

Die Variax Gitarre wird nicht via einem XLR-Anschluss verbunden, sondern via einem Lan-Kabel.

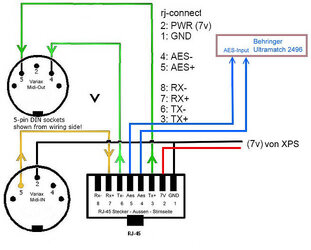

...dieses Anschlussdiagramm stammt nicht von mir. Hier geht der Urheber zur Aufanhme des AES-Signals auf einen Behringer Ultramatch Adapter.



[dokta_ALK]

Passt die Samplerate unf Bitrate zusammen?



[Skogtroll]

Passt die Samplerate unf Bitrate zusammen?

Im Technical Rider der Variax Gitarre selber steht nix darüber. Im "Original"betrieb wird die Variax via Lan-Kabel mit dem Line6 Helix Floorboard verbunden. Das Helix arbeitet mit 48 KHz/24Bit, insofern gehe ich davon aus, dass die Variax auch damit arbeitet. Mein Fractal Audio FM9 arbeitet auch mit 48KHz/24Bit - insofern sollte es da keine Probleme geben. Aber "sicher hinterlesen" kann ich das nirgendwo.

Vermutlich muss AES- mit der 2 und AES+ mit der 3 verbunden werden - jedenfalls wird das so im VG-Guitars Forum geschrieben. Ich war da gestern Abend mal unterwegs. Ich löte die Kabel nachher mal um und werde berichten



[LKW-Fahrer]

Vermutlich muss AES- mit der 2 und AES+ mit der 3 verbunden werden...

Nein, im Audiobereich ist die XLR(3) Belegung immer 2 = +, 3 = -, 1 = Masse bzw. Schirm.



[Mit Senf]

immer

Fast immer*



[derspencer]

Stimmt, die Firma Klark Teknik war (ganz) früher bei 3 = +



[derspencer]

@Skogtroll
Ich habe gerade eine ähnliche Aufgabenstellung und habe mir bei eBay den hier gekauft:

CANARE BCJ-XJ-TRA



[LKW-Fahrer]

Fast immer*

Nein, immer!
Wenn ich einen zeitlichen Bezug und keinen Generellen hinzufügen hätte wollen hätte ich "schon immer" geschrieben.
