MIDI-Controller: Motorfader (und weiteres) an Arduino anschließen und ansteuern?

[Schludi]

Hallo!

Ich experimentiere gerade mit Arduino und MIDI und wollte fragen ob jmd. von euch schon einen Motorfader an einem Arduino zum laufen gebracht hat und wenn ja: welcher? Welche Pins wurden am Arduino auf welche Pins vom Motorfader belegt?

Potis, normale Schiebe-Potentiometer und ein paar Joysticks habe ich mal testweise bei AliExpress/Temu bestellt ...

Was nimmt man für Tasten mit Aftertouch?

Das Plastik außenrum würde ich mir 3D-Drucken daher geht es mir hauptsächlich um die elemtaren Controller-Teile.
Welche habt ihr schon verbaut? Welche Hersteller empfehlt ihr außerdem?

Viele Grüße

P.S. Letzter Stand:
Anhang anzeigen 166075
Anhang anzeigen 166076



[Neobiont]

Bei dem Fader bin ich aktuell raus

DMT Taster werden leider nicht mehr hergestellt, die pinnten nach unten durch, wären perfekt gewesen.


Sowas könnte unter einen langen DiGi Tast passen, also da wo die Beschriftungszunge / Feld ist.
Arduino - Drucksensor, 20 g bis 10 kg (gibts bei Reichelt)

Arduino - Drucksensor, 20 g bis 10 kg

Datenblatt

https://cdn-reichelt.de/documents/datenblatt/DATENBLATT_SEN-PRESSURE10.pdf



[Schludi]

Bei dem Fader bin ich aktuell raus

DMT Taster werden leider nicht mehr hergestellt, die pinnten nach unten durch, wären perfekt gewesen.


Sowas könnte unter einen langen DiGi Tast passen, also da wo die Beschriftungszunge / Feld ist.
Arduino - Drucksensor, 20 g bis 10 kg (gibts bei Reichelt)

Arduino - Drucksensor, 20 g bis 10 kg

Datenblatt

https://cdn-reichelt.de/documents/datenblatt/DATENBLATT_SEN-PRESSURE10.pdf

Ja das wäre dann vermutlich ein Kandidat für Aftertouch - bei 10 KG muss man schon verdammt fest drauf drücken ... ich glaube die normalen Keyboardtasten haben vermutlich 2 Stufen / 2 Sensoren. Der erste Sensor ist einfach nur Note On / Note Off und wenn man beim Aftertouch fester drauf drückt kommt man zu diesem Sensor als zweite Stufe ... nur ne Vermutung . Oder es ist einfach in Velocity-Stufen unterteilt - also wenn die Range von 1-10 ist hat man dann bis 2 einen mechanischen Widerstand und von da an kann man den Aftertouch verarbeiten.



[Neobiont]

Der erste Sensor ist einfach nur Note On / Note Off und wenn man beim Aftertouch fester drauf drückt kommt man zu diesem Sensor als zweite Stufe

Ja genau, ganz frühe Keyboards haben das über einen Widerstandsdraht gemacht der unter dem Ende
der Taste gespannt war, schätze weiter ging es dann in einen Spannungsmesser, von dort zum Ziel.

Das mit der Velocity auswerten hab ich nie ganz begriffen, mal ein altes Keyboard zerpflückt um zu gucken, aber
ausser den Gummikohletastern und auf der Platine nur die Kontakte, also an / aus (?)
Und ja das Keyborad hatte Velocity



[Schludi]

Ja genau, ganz frühe Keyboards haben das über einen Widerstandsdraht gemacht der unter dem Ende
der Taste gespannt war, schätze weiter ging es dann in einen Spannungsmesser, von dort zum Ziel.

Das mit der Velocity auswerten hab ich nie ganz begriffen, mal ein altes Keyboard zerpflückt um zu gucken, aber
ausser den Gummikohletastern und auf der Platine nur die Kontakte, also an / aus (?)
Und ja das Keyborad hatte Velocity

Ich schätze wenn man das Eingangssignal dann auswertet bekommt man irgendwelche nicht-linearen Werte rein die man dann interpretieren muss - also ab wann ist es mehr als Note On ... Das liefert dann irgendwas zwischen 0 und 1 .

Ich habe eben gesehen, dass ein roher Yamaha Motorfader schon bei fast 30 EUR liegt wenn man ihn bei Reichelt bestellt. Daher hab ich zum Experimentieren mal AliExpress/Temu eben missbraucht



[Neobiont]

Daher hab ich zum Experimentieren mal AliExpress/Temu eben missbraucht

Naaaa...., bei den Preisen mittlerweile würd ich das auch machen wenn noch aktives DIYing angesagt wär.
Für normale brauchbare (mMn) Potis gibts ne recht günstige Quelle bei Ebay mit Industrie Alps Potis.
Erst wenn alle bestückten Testboards, (ohne MCs) laufen, das Gehäuse chic ist, alles ordentlich verdrahtet
wird nach Qualität geguckt / gekauft.



[Schludi]

wenn noch aktives DIYing angesagt wär.

"Angesagt" scheint ja momentan nur KI Zeug zu sein, wo man am Besten keinen physischen Kontakt mit irgendwas hat ...
Aber wenn ich mir ansehe was z.B. Nektar als CC121-Nachfolger kostet würde sich das schon lohnen:
Nektar Panorama CS12*
*

Die Robustheit kriegt man vermutlich nicht hin aber zumindest lernt man was dabei ... Der hat auch nur einen Motorfader drin.

Für normale brauchbare (mMn) Potis gibts ne recht günstige Quelle bei Ebay mit Industrie Alps Potis.

Hier gibt es einen Motorfader+Schiebepotentiometer von denen für knapp 20 EUR:

1x ALPS Schiebepoti m. Motor,Motorfader RS60N11M9, 5 kΩ linear mono, touch sense | eBay.de

High-End Motorfader. lineare Kennlinie. langlebige spezial Kohleschicht-Widerstandsbahn. Passende Knöpfe für diesen Fader finden Sie hier! T-Lever mit Touchsense. Versorgungsstrom max. empfohlene Spannung 10 V DC.

ebay.us

Oder meinst Du Drehpotentiometer?

Erst wenn alle bestückten Testboards, (ohne MCs) laufen, das Gehäuse chic ist, alles ordentlich verdrahtet
wird nach Qualität geguckt / gekauft.

Ja stimmt so als Experiment reichen ja hoffentlich die Chinateile - die werden ja hoffentlich nicht in der Seelücke beim Iran stecken bleiben oder so ...



[SteinHal]

gibt es jetzt nicht vom C121 einen Nachfolger ?



[Schludi]

gibt es jetzt nicht vom C121 nicht einen Nachfolger ?

Hmm ich hatte gedacht das wäre der Nektar Panorama C12 weil der Holger Steinbrink (tsching) ihn bei dem Mixing&Mastering-Seminar wo ich vor 2-3 Monaten war vorgestellt hat und der auch in seinem Skript was er nachher ausgeteilt hat vorgeschlagen ist.



[SteinHal]

* Yamaha CC1

Yamaha CC1; USB-C DAW Remote Controller für Steinberg Cubase, AVID ProTools und OBS Studio; 100 mm berührungsempfindlicher Motor-Fader; 12 frei zuweisbare LCD Taster; Transportsteuerung; 4 Drehregler; Panorama Regler; Tasten für Kanalumschaltung;...

349,00€

www.thomann.de



[Schludi]

* Yamaha CC1

Yamaha CC1; USB-C DAW Remote Controller für Steinberg Cubase, AVID ProTools und OBS Studio; 100 mm berührungsempfindlicher Motor-Fader; 12 frei zuweisbare LCD Taster; Transportsteuerung; 4 Drehregler; Panorama Regler; Tasten für Kanalumschaltung;...

349,00€

www.thomann.de

350 EUR ist natürlich auch ne Ansage für einen Motorfader und ein paar Knöpfe . Ich denke an die Robustheit kommt man mit was selbst gebastelten schwer ran, aber man kann es zumindest so konfigurieren wie man es braucht. Wie man von Cubase die Fader-Position aus dem Mixer abruft oder übertragen bekommt müsste man halt noch rausfinden wenn man nen Motorfader hat ... aber das lasse ich erstmal an zweiter Stelle stehen ...
Die Buttons oben sind allerdings mit einer Art Display versehen?



[BonesLazy]

Das mit der Velocity auswerten hab ich nie ganz begriffen, mal ein altes Keyboard zerpflückt um zu gucken, aber
ausser den Gummikohletastern und auf der Platine nur die Kontakte, also an / aus (?)
Und ja das Keyborad hatte Velocity

Ich habe mal gelesen, dass Velocity über eine Zeitmessung ermittelt wird.



[SteinHal]

Ja, das sind LCD Displays.


View: https://www.youtube.com/watch?v=DcW7bHYyPCQ



[Schludi]

Ja, das sind LCD Displays.


View: https://www.youtube.com/watch?v=DcW7bHYyPCQ

Das wird schwer mit (einem) Arduino ...

Ich hab ein paar NKK Switches gefunden aber da kostet ja einer schon mind. 30 EUR:

https://www.mouser.de/new/nkk-switches/nkk_oled/

https://mou.sr/4d3RTyA

https://mou.sr/4cAkpYC



[SteinHal]

Den Arduino habe ich auch. Habe eben im Internet gesucht ob ich die Pinbelegung und eine Funktionsbeschreibung für einen Fader finde, ohne Erfolg. Hast du was?
Hast du mal ChatGPT gefragt? Erste Infos bekommt man mit folgender Eingabe: Steinberg* CC121 controler midi protokoll
Wie du schon geschrieben hast wird dann noch das Cubase Protokoll benötigt.
Ich habe hier einen CC121, verwende ich aber nie. Anderes Thema.



[Schludi]

Ne bis jetzt hab ich keine KI gefragt. Ich wollte mich erstmal so generell inspirieren lassen und ich fokussiere mich erstmal auf einen Motorfader und keine Display-Buttons ...



[Neobiont]

Oder meinst Du Drehpotentiometer?

auch und Encoder.

Ja stimmt so als Experiment reichen ja hoffentlich die Chinateile - die werden ja hoffentlich nicht in der Seelücke beim Iran stecken bleiben oder so

Kommen die nicht von der anderen breiten Seite (?)



[Neobiont]

Ich habe mal gelesen, dass Velocity über eine Zeitmessung ermittelt wird.

Ja gut möglich klingt logisch, und bei den meisten kann man die Velocity Kurve noch angeben für mehr Natürlichkeit.



[SteinHal]

Haben die Motorfader nicht auch einen kapazitiven Sensor, der misst, ob ein Finger draufliegt?



[SteinHal]

Hier gibt es einen Motorfader+Schiebepotentiometer von denen für knapp 20 EUR:

1x ALPS Schiebepoti m. Motor,Motorfader RS60N11M9, 5 kΩ linear mono, touch sense | eBay.de

High-End Motorfader. lineare Kennlinie. langlebige spezial Kohleschicht-Widerstandsbahn. Passende Knöpfe für diesen Fader finden Sie hier! T-Lever mit Touchsense. Versorgungsstrom max. empfohlene Spannung 10 V DC.

ebay.us

Schiebeweg: 60 mm ist wenig

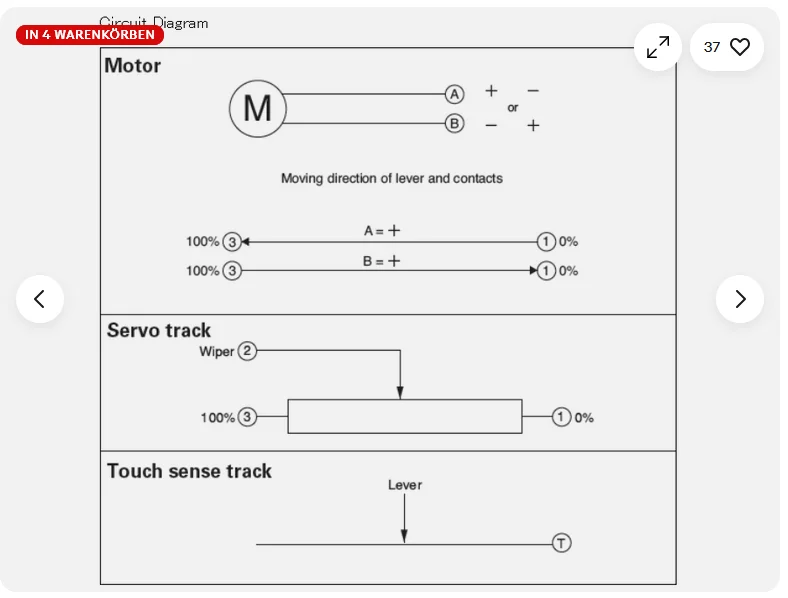

Bei dem Motorfader, den du vorgeschlagen hast, scheinen alle Informationen vorzuliegen:
