    Da ich den anderen Thread nicht vollmüllen möchte, hier mal die Berichte bzw. Probleme die ich mit dem Bau des GSSL habe. In der Hoffnung das alles gut geht.

    Aktueller Stand. Alles ist bestellt.

    Die Gehäuseteile habe ich bei Don-Audio bestellt. Die GSSL Platine hatte ich vor einiger Zeit bei eBay geschossen. Turbo Platine und SSC habe ich bei den jeweiligen Anbietern bestellt.

    Was mit massive Probleme gemacht hat sind die THAT Chips. Nach den Recherchen ist es nicht extrem Relevant ob man nun THAT2180(a,b oder c) oder THAT2181(a,b oder c) nimmt. Aber egal wie, die Dinger waren nirgends zu bekommen.
    Meine angedachten Lösung kommt im nächsten Post.

    Vorerst die Kosten (inkl. Versandkosten):

    GSSL Platinen: 22,00€ (https://www.pcbgrinder.com/pcbsandparts)
    Turbo Platine: 29,47€ (https://expataudio.myshopify.com/products/gssl-turbo-pcb)
    2x SSC Platine: 40,00€ (https://www.pcbgrinder.com/pcbsandparts)
    Bauteile bei Reichelt: 96,94€ (https://reichelt.de)
    Gehäuseteile: 196,88€ (https://www.don-audio.com/GSSL-Turbo-Sidechain-Pushbutton)
    5xTHAT2181C von AliExpress: 13,82€ (keine Empfehlung)
    4xSMD THAT2181C von Banzai: 26,27€ (https://www.banzaimusic.com/THAT-2181CS08-U.html)
    Adapterplatinen für SMD auf SIP: 14,91€ (JLCPCB)

    Macht in Summe: 439,84€

    Diese Summe ist ziemlich hoch, dennoch darf man nicht vergessen, was ein fertiger SSL4000 Kompressor aus der Produktion kostet. Wenn der GSSL nur annähernd so klingt wie das original, dann ist das eine vertretbare Summe. Außerdem ist bei DIY auch oft der Weg das Ziel.

    Wo hätte ich sparen können!? Ganz klar, am Gehäuse. Aber mit dem Set von DON Audio habe ich später ein ganz sauberes Teil was nicht nach DIY aussieht. Ebenso hätte ich mir etwas herumgehampel mit den THATs ersparen wollen. Dazu später mehr.

    Zuletzt bearbeitet: 12.01.21
    Cyrax, 12.01.21
    #1
    emu2009, GlobalZone und Schlumpfpeter bedanken sich.
  2. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    Wie im ersten Post, die THAT Chips sind momentan schwerer zu bekommen als die DBX202c. Also habe ich mir das erste mal eine Platine mit Eagle selbst erstellt damit die SMD Chips darauf passen. Unten wird einfach ein normaler Header angelötet den man dann wie den THAT2181 einstecken kann.
    Das war nicht sonderlich schwer. De Platinen habe ich dann bei JLCPCB bestellt.
    Hier habe ich gleich 30 Stück bestellt weil es kaum mehr kostete und ich dann auch gleich welche abgeben kann wenn Bedarf besteht.

    [​IMG]

    Cyrax, 12.01.21
    #2
    Eff16 bedankt sich.
  3. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    Der Turbo-Mod wird erst einmal nicht eingebaut.
    Nach einem kurzen Gespräch mit @Sampa (vielen Dank!) spare ich mir das.
    Wieso habe ich mich dagegen entschieden?

    Erst einmal muss man wissen, was der Turbo-Mod grundsätzlich macht. Grundsätzlich trennt er einen gemischten L+R Sidechain zu einem Stereo-Sidechain wodurch der Kompressor variabel auf Links und Rechts reagieren kann. Das ist nicht zwingend nötig, vor allem nicht, wenn man ihn als Stereo-Master einsetzt und das Super Sidechain noch einbaut.

    Durch das Super Sidechain habe ich noch die Möglichkeit mit verschiedenen Frequenzfiltern die Kompression aus diesen Frequenzen zu nehmen.

    Zusätzlich hätte ich noch einen 2 Pol, 12 Stellungen Drehschalter bestellen müssen um die beiden SSC Boards zu steuern. Der würde dann alleine fast 10% der Kosten das Projekts ausmachen, was ich für so eine "kleine" Optimierung erst einmal spare.

    Die technische Erklärung der beiden Mods war jetzt sehr dürftig soll aber nur eine ganz grobe Idee davon liefern, wieso ich das Turbo Board vorerst raus lasse.

    Cyrax, 12.01.21
    #3
  4. GlobalZone

    GlobalZone Mitschwätzer

    Registriert seit:
    05.01.21
    Punkte:
    441
    441
    Warum hattest du nicht das Parts-Kit von PCBgrinder genommen?

    GlobalZone, 12.01.21
    #4
  5. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    Ich hatte die Platinen schon. Im Nachhinein hätte mich das Parts-Kist ca. 40€ mehr gekostet und eventuelle Zoll-Gebühren. Also wären das nochmal gute 70-80€ mehr. Dafür hätte ich mir das THAT-Chip Gesuche zwar sparen können, wäre aber im Endeffekt teurer geworden.

    Cyrax, 12.01.21
    #5
    GlobalZone bedankt sich.
  6. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    Heute kam die Lieferung von DON-Audio. Im großen und ganzen bin ich sehr zufrieden damit. Was ich nicht so schön finde ist, die Ausfräsung für die IEC Buchse ist zu tief, so das der Anschluss etwas locker sitzt. Das werde ich wohl noch mit etwas Liebe fixieren. Ebenso hätte ich es schöner gefunden wenn die Frontplatte und Rückplatte pulverbeschichtet wäre, sie wirkt eher lackiert weswegen ich während des Baus damit umgehe wie mit einem rohen Ei!
    Für das VU Meter musste man noch eine kleine Ecke der Lasche vom Boden Wegfräsen. Dremel sei dank, war das schnell erledigt.
    Ich habe noch zwei Löcher für Klinkenbuchen der Sidechain-Eingänge in die Rückwand gebohrt. Eigentlich brauche ich nur eine aber symmetrisch ist schöner und vielleicht wandert ja doch mal nen Turbo ist Gehäuse.

    Im großen und ganzen habe ich für knappe 200€ ein sehr schönes Gehäuse und alle mechanischen Teile (bis auf die Pottes und Drehschalter) bekommen. Ist insgesamt sehr rund. Billiger hätte man nicht weg kommen können.

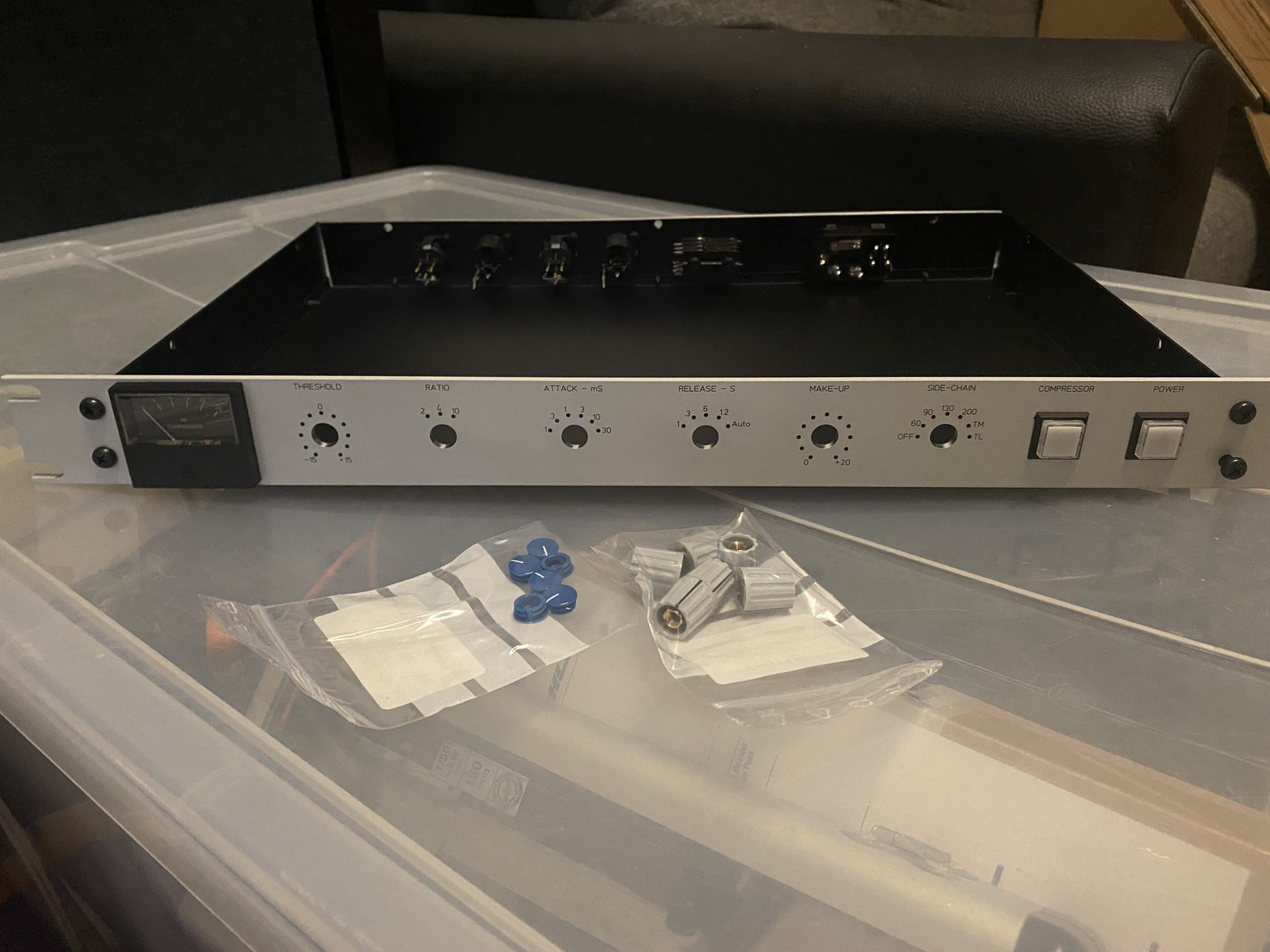

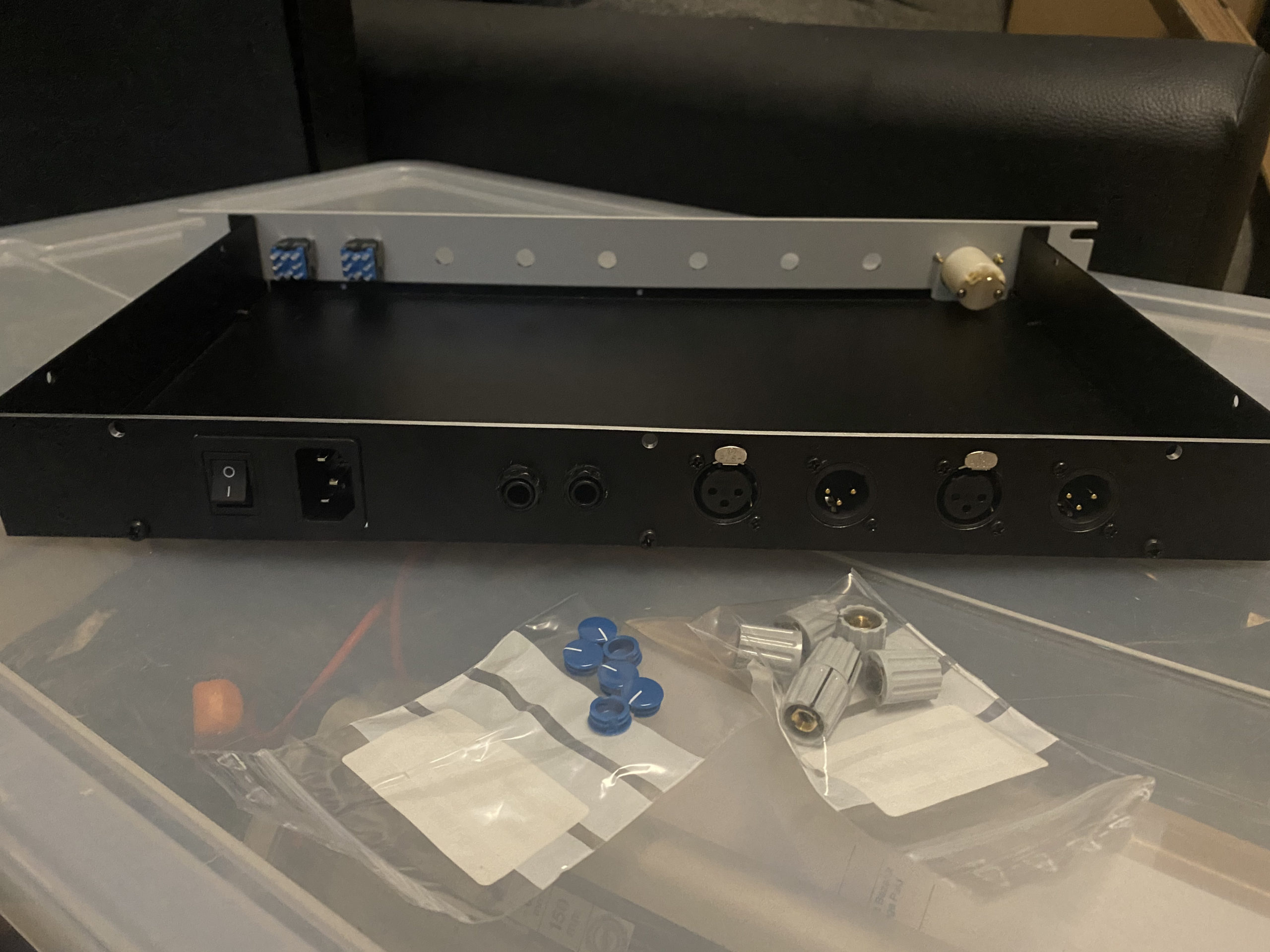

    [​IMG]
    [​IMG]

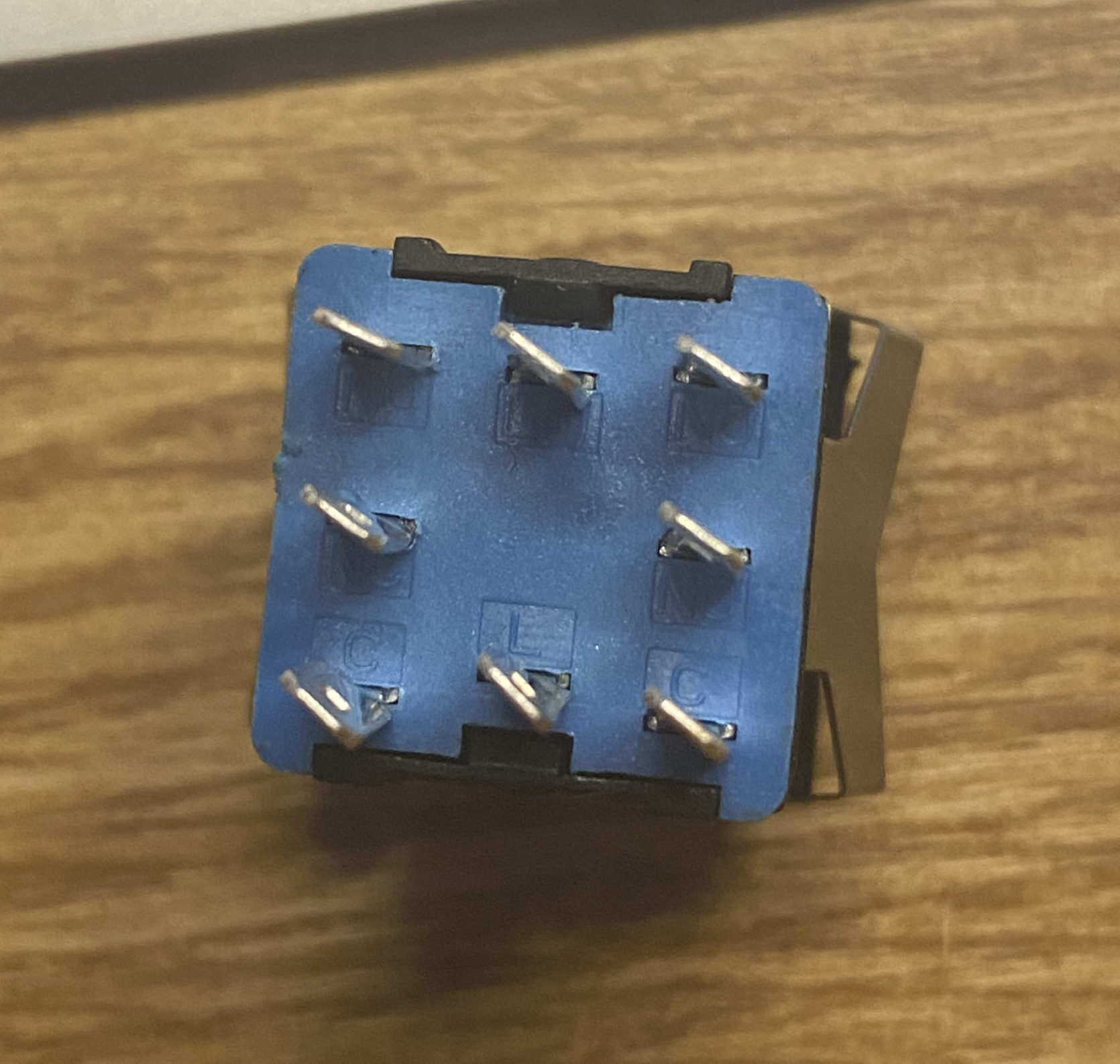

    Die Schalter von DON-Audio habe ich dann auch erstmal analysieren müssen, bis ich sie verstanden hatte. Prinzipiell extrem simpel Die Schalter haben 8 Lötösen. die Mitte oben (L+) und unten (L-), sind die Anschlüsse für die interne LED (2V).
    Links und rechts geht die Schaltung von unten (C) zu den beiden oberen NC und NO. Der Schalter ist ein sogenannter DPDT (Double Pole Double Throw Schalter. Er hat die beiden Pole "C" und schaltet zwischen den Throws NC und NO, hin und her. Dabei sind die Schaltungen voneinander getrennt. Man schaltet also immer zwischen jeweils zwei Zuständen hin und her.
    Das ist sehr praktisch weil wir damit die Phase und denn Nulleiter des Stromanschlusses von den Schaltungen auf einmal trennen können.
    [​IMG]
    Morgen oder übermorgen kommt die Reichelt-Bestellung. Dann gehts an den prinzipiellen Bau. Den Signalweg kann ich dann zumindest durch überbrücken der VCA´s durchtesten.
    Die SMD-THAT´s von Bonzai-Audio sind auch auf dem Weg. Hoffen wir mal das JLCPCB schnell liefert. Ich rechne aber eher mit nem Monat bis die Platinen da sind.

    Cyrax, 12.01.21
    #6
    GlobalZone bedankt sich.
  7. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    Heute war ein sehr produktiver Tag! Reichelt hat die Lieferung gebracht. Alles da bis auf 2x 68 Ohm Widerstand. Ich muss dazu noch di Dokumentationen lesen ob ich hier auch andere verwenden kann und wenn ja, welche.

    Wie dem auch sei. Erstmal zwei Bilder:
    [​IMG]
    [​IMG]

    Vom Prinzip her muss ich jetzt nur noch die Verkabelung schön machen, die Platine befestigen und ein bisschen Endmontage machen.
    Die Tests liefen Sauber, alle Spannungen liegen an, nichts wird warm.
    ABER, wie gesagt, die zwei 68 Ohm Widerstände bei den THATs fehlen noch. Ich denke aber, dass ich die durch andere ersetzen kann.
    Die THATs fehlen leider auch noch, dafür kamen heute die SMD Thats von Bonzai. Aber am nächsten Bautag wird schonmal alles schön verkabelt.

    Falls wer sich wundert, dass die Anschlussbuchse hinten schief ist, dass ist leider den Bauteilen geschuldet. Sie passt nicht gerade rein, also habe ich sie so tief wir möglich gesetzt und verlötet. Sieht nicht schön aus läuft aber sauber.
    Ebenso stehen deswegen die Elko´s etwas schief. Das ist aber nur ein optisches Problem.

    Was mich beim Bau etwas verwirrt hat war, dass ich eine "ältere" Platine habe und die neuere stellenweise andere Widerstände verwendet. Ich habe mich an die BOM von Gyraf gehalten. Ich bin gespannt. Wenn jemand schon eine Antwort auf das Ersetzen der 68 Ohm, Widerstände bei den VACs hat, bitte immer her damit!

    Ebenfalls muss ich noch checken, was es mit dem 2kOhm Widerstand für das VO Meter auf sich hat. Laut Doku kann hier ein 2K oder ein 5K Widerstand rein der die Anzeige beeinflusst. Das muss ich wohl im Betrieb einfach mal testen, was für mich der richtige ist.

    Zuletzt bearbeitet: 14.01.21
    Cyrax, 14.01.21
    #7
    Schlumpfpeter und GlobalZone bedanken sich.
  8. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    Aufgrund des Datasheets bin ich auch auf die anderen Werte gekommen. Unter dem Link http://diy.fischerworks.com/gssl_vca.shtml kann ich/sollten sogar noch Widerstände raus. Damit kann ich die Schaltung auch ohne den Widerstand nutzen. Das macht es einfacher. Also muss ich nun schauen, wann die Adapterplatinen kommen. Wenn ich ganz viel Spass habe, löte ich Kabel an die SMD Chips.

    Im übrigen ist mit heute Morgen aufgefallen das die großen Elko´s zu hoch sind als das ich das Board auf Bolzten schrauben kann. Also komme ne Iso-Schicht drunter und Spiegelklebeband.

    Cyrax, 14.01.21
    #8
  9. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    Heute ging es an das Frontpanel, das VU Meter und die Taster. Den Stromtaster hatte ich ja schon angeschlossen gehabt, der leuchtete aber noch nicht, dass tut er jetzt. Der Compressor-Taster leuchtet jetzt auch, wenn er gedrückt ist. Das VU Meter leuchtet auch. Das war für mich eine heikle Angelegenheit weil ich mir nicht sicher war, ob dort schon Widerstände verbaut sind. Angegeben ist die Eingangsspannung für die LED auf 5-6V. Den Test habe ich dann mit einem 330 Ohm Widerstand gemacht. Das passte nach meinen Berechnungen.
    Ich habe das VU Meter an meinem Kopfhörerausgang getestet, dass ist natürlich nicht optimal aber um kleine Ausschläge zu sehen, reichte es. Es beruhigt, zu wissen das eines der teuersten Bauteile funktioniert.

    Danach habe ich die XLR Stecker verlötet.

    Nach dem nun soweit alles verkabelt war und die Potieknöpfe fest waren, ging es an den ersten Test.
    [​IMG]
    Audio-Output aus einem ADAT Interface und rein in mein Audio-Interface. Die THAT-Steckplätze gedrückt und ab gehts.
    Lief sauber. Beide Kanäle sind gleich laut. Ich denke, mehr kann man dabei nicht testen.
    Leider habt ich noch leise Störgeräusche drinnen, klang nach PC. Das hatte ich erst nicht erwartet. Es ist aber auch noch ein CRC Board unterwegs, ich denke, wenn das drinnen ist, sollte es still sein.

    Danach wurden noch die Kabel schön gelegt. Stellenweise habe ich sie extra etwas länger gelassen. Aber ich denke, für den Moment, bin ich sehr zufrieden.

    [​IMG]

    Es könnte sein, dass morgen andere SMD Adapterplatinen kommen. Die sind nicht so optimal, bringen mir aber zumindest die Möglichkeit einfacher Kabel anzulöten und einen Adapter zu basteln, sofern ich mich dazu entscheide nicht auf meine Platinen zu warten.

    Aktuell sind alle THAT Bestellungen von den Lieferanten storniert worden. Sehr traurig.

    So lange nun also die SSC und CRC Platine auf sich warten lassen, habe ich aktuell leider kein ToDo mehr.

    [​IMG]

    Cyrax, 14.01.21
    #9
  10. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    Wie das so ist, morgens kommen einem die besten Ideen. Aufgrund der Störgeräusche habe ich heute Morgen nochmal kurz die Verkabelung der XLR Stecker geprüft. Und siehe da, ich habe bei den Ausgängen die Schirmung auf PIN2 anstatt PIN1 gelötet. Also morgens vor der Arbeit schnell umgelötet und ein kleiner Test, jetzt sind die Geräusche auch weg. Einzig an ganz leises 50 Hz Brummen was aber so leise ist, dass ich den Gain sehr auf Anschlag aufdrehen muss um es überhaupt zu hören. Das kann aber auch durch externe Einstrahlung kommen, da mache ich mir keine Gedanken. Das CRC Board kommt ja auch noch.

    Was mir viel mehr Kopfzerbrechen macht, obwohl es dafür noch viel zu verfrüht ist, die Verkabelung des SSC mit meinem vorhanden "Compressor" Schalter. Ich hatte hier im Board schon dieses Bild von jemanden gefunden der vor diesem Problem Stand, aber keine saubere Lösung dabei raus kam:

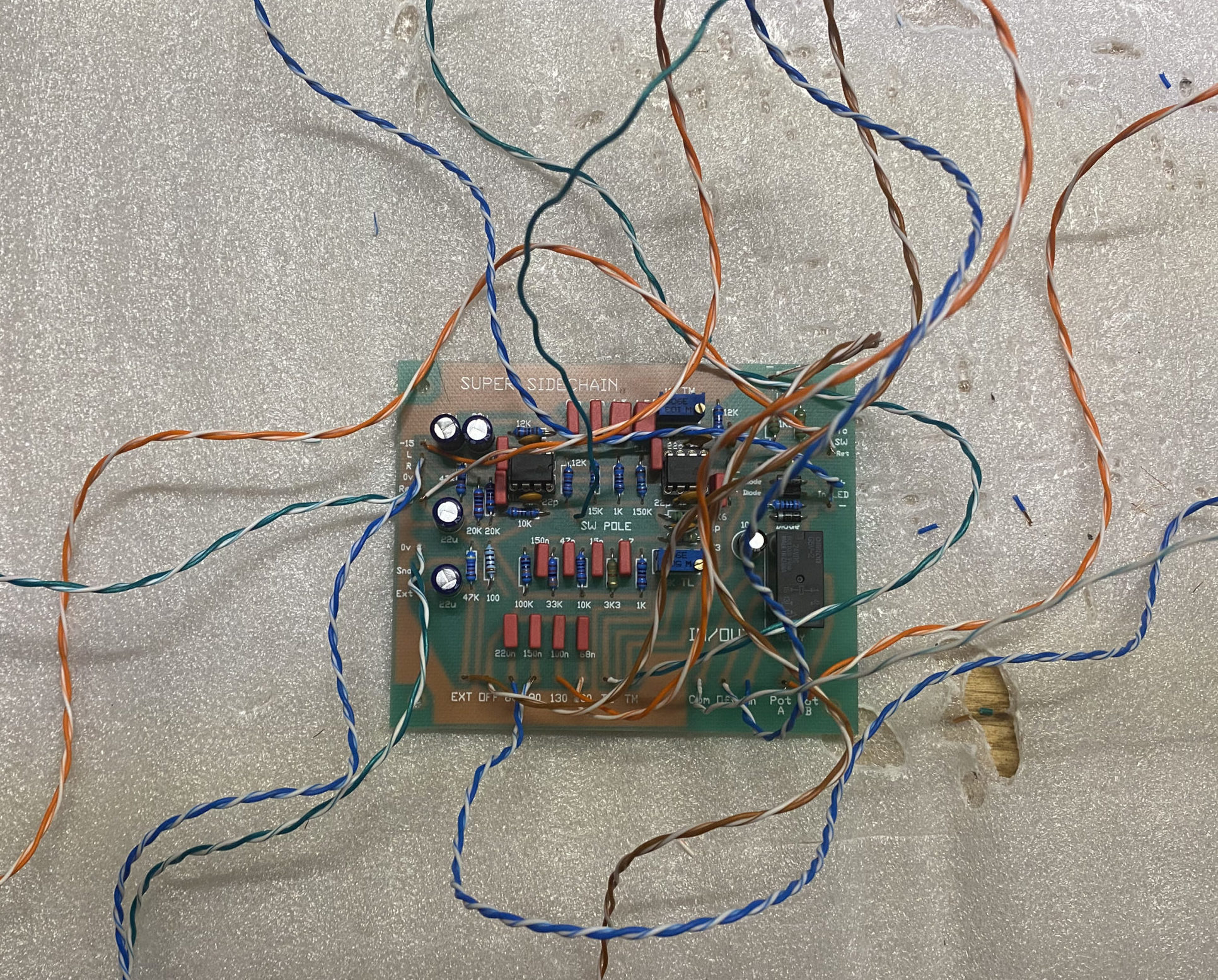

    [​IMG]
    Danach, wenn ich das SSC Board richtig verstehe, schaltet das SSC den Kompressor ein oder aus, nicht mehr der Schalter. Also müsste ich den Schalter als zusätzlichen OFF Schalter auf dem SSC löten. Eventuell hat @Sampa noch eine Idee?
    Ganz sicher bin ich mir nicht.

    Aber, Probleme werden gelöst, wenn sie auftauchen. Mein erster Step ist, den blanken GSSL ans laufen zu bekommen, dann kommen die Upgrades.

    Cyrax, 15.01.21
    #10
    heretic208 und Schlumpfpeter bedanken sich.
  11. Sampa

    Sampa

    Registriert seit:
    07.04.08
    Punkte:
    6.267
    6267

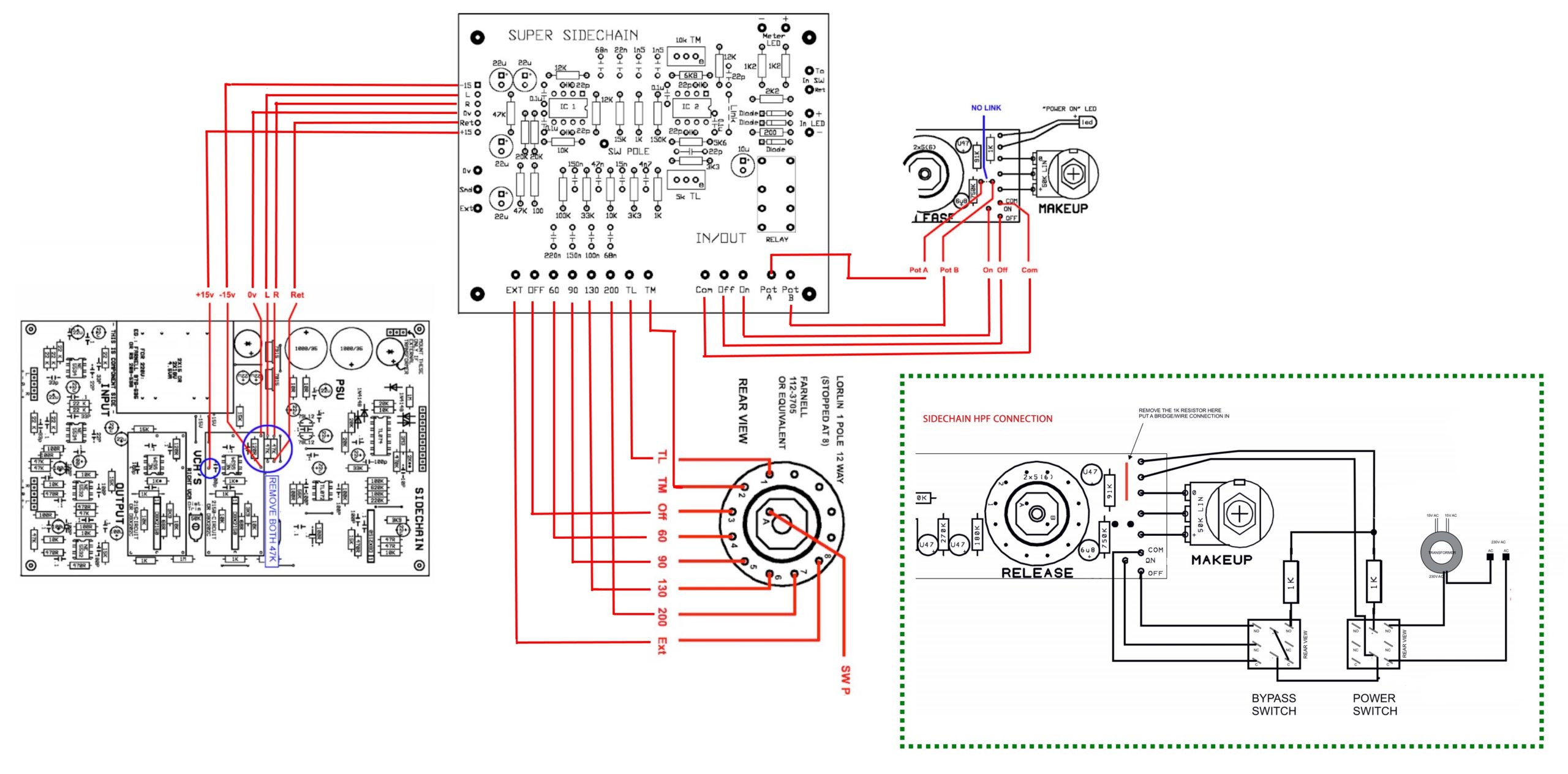

    Der "Bypass" Schalter kommt nicht mehr an die Frontplatten Platine (so wie in der grün eingerahmten Skizze von dir) sondern muss mit der SSC Platine verbunden werden. An der SSC Platine sind an der rechten Kante noch vier Lötpunkte, die für den Bypass Schalter und die zugehörige LED.
    Ansonten gelten auch die anderen roten Verbindungen zwischen GSSL Frontplattenplatine und SSC Board.
    Sehr gute Idee.

    Sampa, 15.01.21
    #11
    Cyrax bedankt sich.
  12. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    UWG habe tatsächlich bei einem deutschen eBay Händler noch THAT2181 bekommen. Die sollten nächste Woche schon kommen. Daher habe ich beschlossen, in meiner weisen Entscheidung ungeduldig zu sein, die SMD Chips mit gebastelten Adaptern zu nutzen. Soweit so gut, Verbindungen alle da, Input geht, Output geht. Jetzt kommt das ABER, genau wie in dem anderen Thread interessiert das mein VU Meter nicht die Bohne, außer dem Make-Up tut der Kompressor nichts außer leuchten (Und den Input auf den Output geben). Das aber immerhin schön.

    Ich habe mit einem Multimeter alle Lötstellen geprüft, aber keine gefunden die einen Kurzschluss verursachte. Am TL074 konnte ich mit dem Oscziloskop sehen, dass er das raus gibt was er wohl raus geben soll. Auch Änderungen sehe ich an der Wellenform wenn ich den Regler bewege. Soweit so gut. Aber das interessiert keinen THAT geschweige denn das VU-Meter.

    Folgende Spannungen messe ich bei den THATs:

    Sidechain:
    Pin5 -9V
    Pin7 12V
    Left & Right:
    Pin5 -15
    Pin7 15V

    Es wundert mich zwar, dass der Sidechain THAT andere Spannungen hat, laut Datenblatt sollte das aber gehen, laut Schaltplan kommt das sogar hin.

    das VU Meter habe ich nochmal abgetötet um die Spule zu messen. 600Ohm, wie sie sein soll. Das müsste also auch heile sein,

    Ich bin gerade mit meinem Latein am Ende. Schön ist, die SSC Platinen sind heute gekommen. Aber die will ich erst einmal nicht anfassen. Wenn noch jemand eine Idee hat, ich wäre sehr verbunden. Osczi und Multimeter sind da, ich messe alles gerne nochmal nach wenn das zur Lösung beiträgt.

    Ach ja, ich habe laut Empfehlung die beiden 10K Widerstände ausgelotet und bei dem angrenzend am That eine Brücke eingesetzt. Somit habe ich nur noch den 3,9K Widerstand drinnen. Das sollte eigentlich ein 5,1k sein aber ich denke, dass spielt jetzt keine große Rolle.
    Den 1M Widerstand unterhalb der THATs habe ich noch nicht getauscht. Ich denke, auch hier liegt der Hund nicht begraben....

    Zuletzt bearbeitet: 15.01.21
    Cyrax, 15.01.21
    #12
  13. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    Ok ok, man ,muss Fehler auch eingestehen. Wenn man den Schalter falsch lötet und Bypass nur ein oder ein schaltet, dann wird der Kompressor nicht arbeiten. Manchmal liegt es so nahe. Soweit so gut. Ich bin sehr Happy und der Sound gefällt. Jetzt habe ich nur noch das Problem mit dem VU Meter. Und wenn das gelöst ist, kann ich mich ans SSC machen.

    Update. Das VU Meter klappt nur wenn ich die Kabel vertausche. Dann aber auch nur in die falsche Richtung... Ich komme näher...

    Zuletzt bearbeitet: 16.01.21
    Cyrax, 16.01.21
    #13
  14. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    Nach nun vergeblichen Tests und Hilfe von @Sampa sind wir zu dem Schluss gekommen, dass alles funktioniert nur das VU-Meter vermutlich einen Schaden hat. Ich werde jetzt mit Don-Audio schauen, ob wir hier im Sinne der Gewährleistung nachbessern können.

    Gestern sind auch die SSC Platinen gekommen. Ich werde mich jetzt also um den Aufbau einer der Platinen kümmern und in dem Bereich weiter machen.

    Man muss durchaus sagen, wenn man löten kann und sich sauber an den Plan hält, ist der Bau des GSSL eine wirklich einfach und schöne Sache. Vor allem das Gerät klingt wirklich gut! Ich freue mich darauf, wenn es endlich fertig ist und im Rack hängt!

    Cyrax, 17.01.21
    #14
  15. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    Tagesabschluss!
    Nach dem vergeblichen Versuch den Fehler mit dem VU-Meter, war der Tag dennoch erfolgreich.

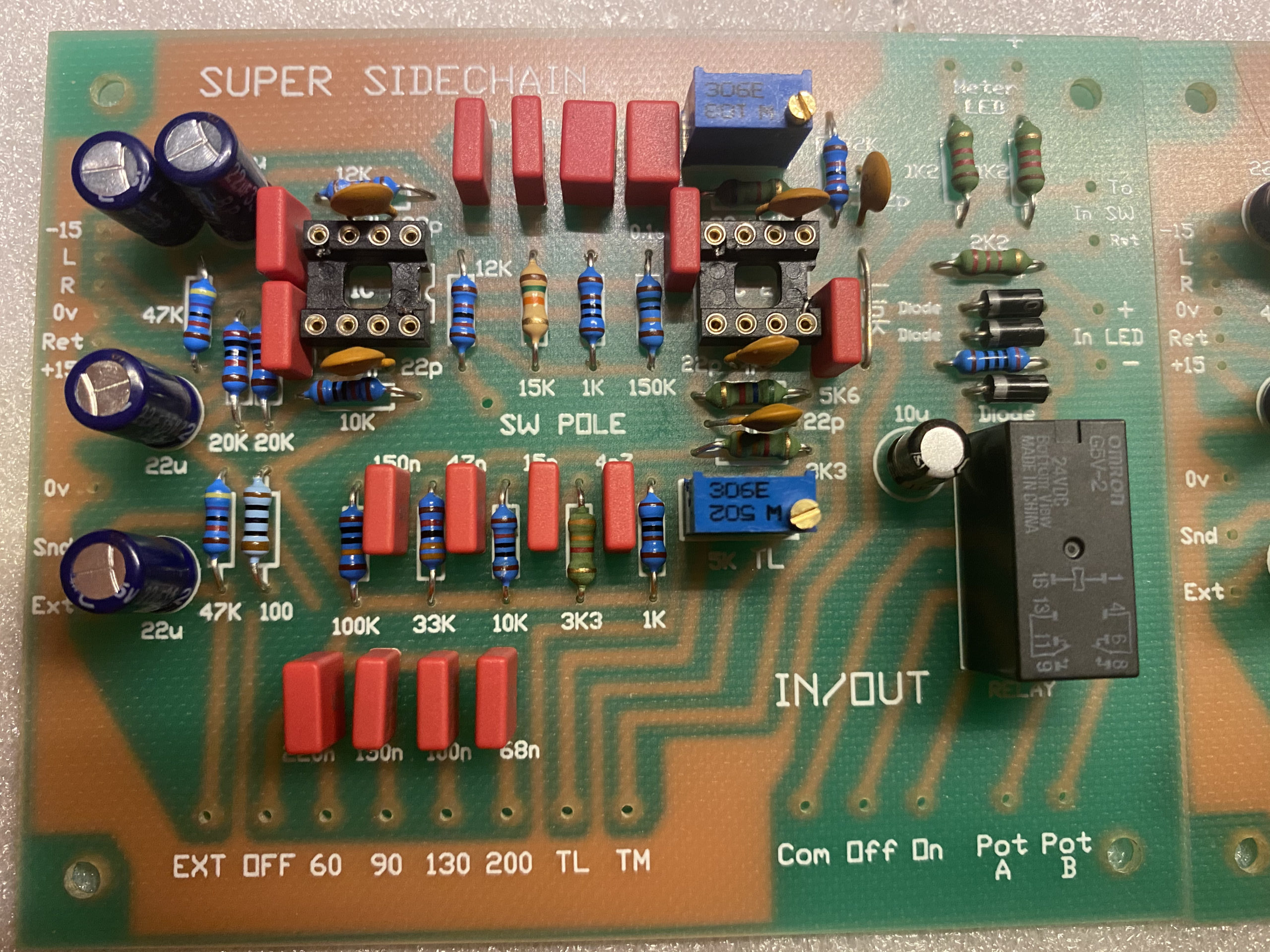

    Ich habe die Zeit genutzt um beide SSC Board aufzubauen, auch wenn ich vorerst nur eins brauche. Der Einbau war tatsächlich ziemlich simpel und der "Compressor"Taster ist jetzt auch einfacher verdrahtet und tut alles was er soll. Es gibt nicht viel zu berichten, das SSC Board ist einfach zu bauen, es gab nichts worauf man speziell achten muss. Einzig, dass man die LED der Compressor-Taste und die Beleuchtung des VU Meters direkt über das Board macht. Spart einem externes gebastelt mit Widerständen.
    Ext. In. klappt auch einwandfrei. Ich bin sehr zufrieden. Eigentlich hätte ich die Kiste heute endmontieren und in mein Setup integrieren können. EIGENTLICH.
    In der Zwischenzeit überlege ich dann, ob ich nicht doch das Turbo Board einbaue, überlege, wie ich alles sauber befestigen kann (Die Höhe der 1000uF Elkos ist echt nen Problem) und mache Feinarbeiten. Sobald die Anzeige dann da ist, kann ich dann hoffentlich einen fertigen GSSL vorweisen :)

    Mal sehen was Don-Audio morgen sagt.

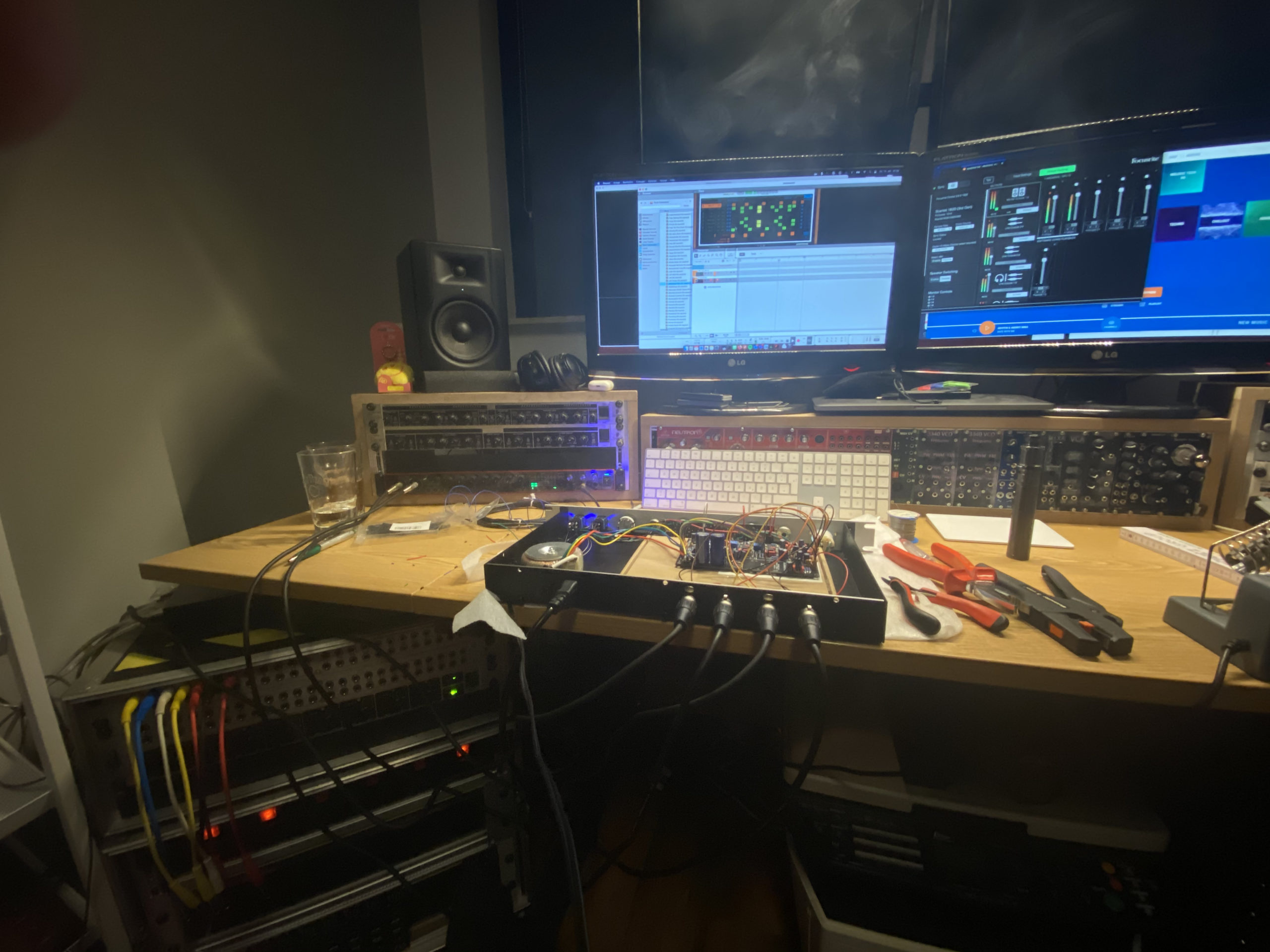

    Hier die Statusbilder des Tages:

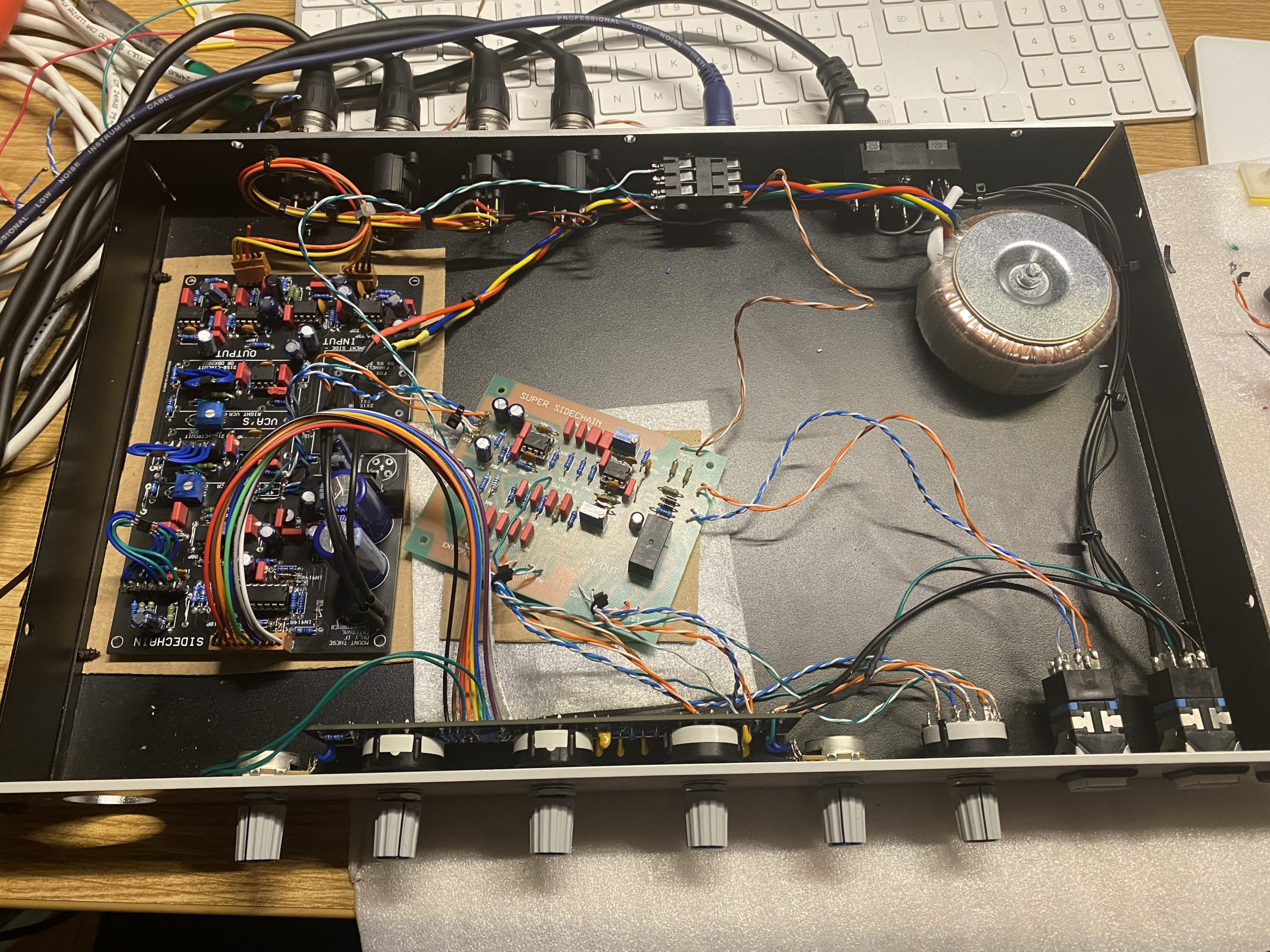

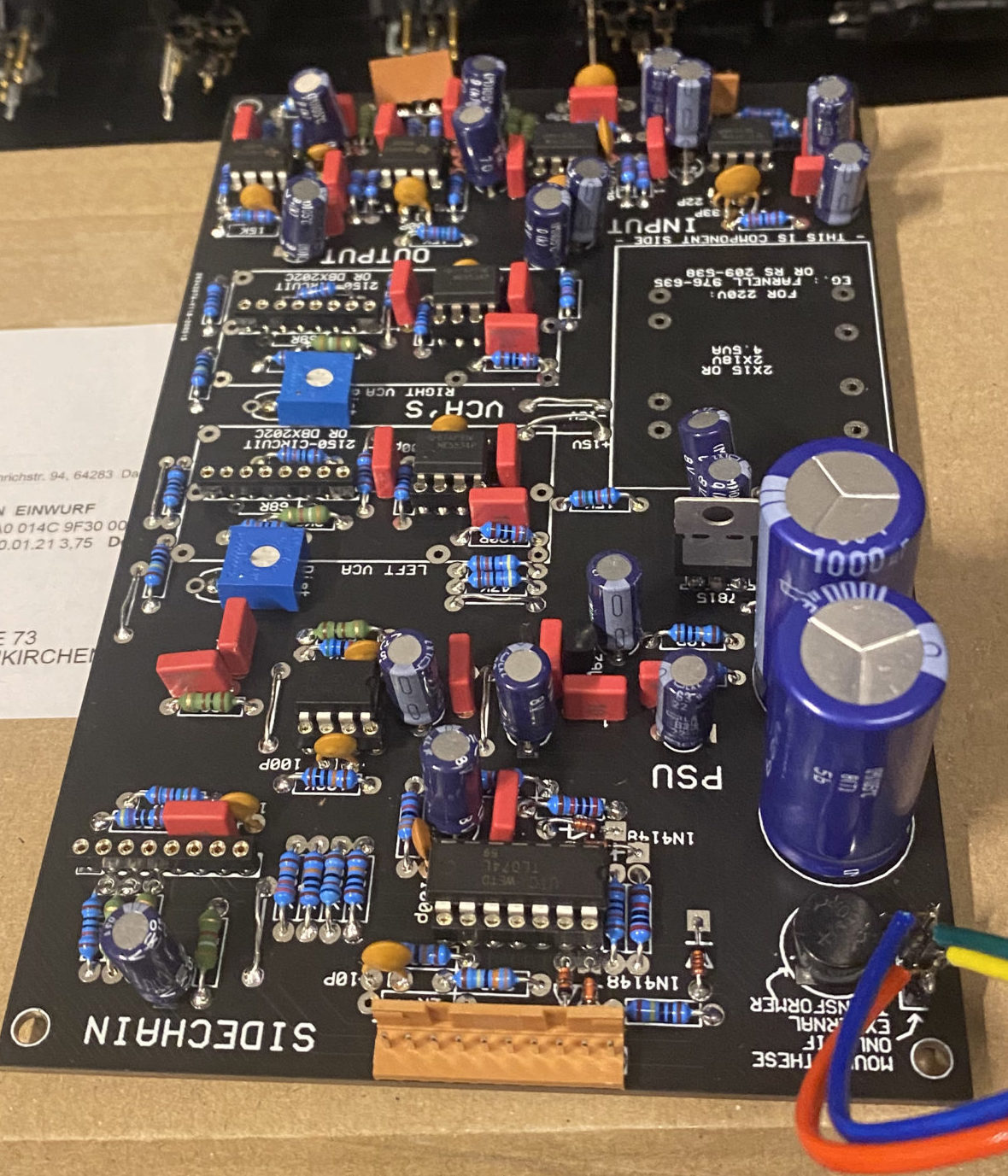

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Cyrax, 17.01.21
    #15
    Mit Senf bedankt sich.
  16. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    Das wird hoffentlich das vorletzte Update sein :)
    Don-Audio schickt mir ohne zu Murren ein neues VU-Meter zu welches sich sogar schon auf dem Weg befindet! Wir fehlen noch die THATs aus der eBay Order die ich gerne in der Kiste haben möchte und dann wird zu gemacht.

    Was ist heute passiert:
    Ich habe die zu langen 1000uF Elkos durch 2200uF getauscht. Hier war die Spannungsfestigkeit, weniger die die Kapazität entscheidend. Das kann man nicht immer machen aber wenn es darum geht, die Spannung etwas sauberer zu bekommen sind die Werte nicht ganz so in Stein gemeißelt. Wieso 2200uF? Die hatte ich da. Jetzt passten auch die Gewindebolzen drunter.

    Die habe ich mit 2K Kleber eingeklebt, Platinen angeschraubt und die Verkabelung etwas aufgeräumt. Ich muss zugeben, das hätte man alles wesentlich sauberer machen können. Zum Beispiel Schrumpfschlauch an die ganzen Lötstellen der Schalter und die Längen noch mehr anpassen können. Ich wollte aber im Zweifel noch etwas Luft haben.
    Deswegen wird sich die Kiste im Inneren nicht mehr viel verändern. Außer den 4 Adern für das VU Meter.

    Wenn ich den Gain und den Kopfhörer voll aufdrehe vernehme ich noch ein 50 Hz Brummen, dass ist aber so leise, dass wird man beim normalen Betrieb nicht mehr hören geschweige denn auf einer Aufnahme sehen. Dafür ist es viel zu leise. Letztendlich kommt noch das CRC Board, aber wer weiß, wann das kommt.

    Was mir noch aufgefallen ist, die Spannungsregler werden ganz schön warm. Da möchte ich mir noch etwas einfallen lassen. Normale Kühlkörper die man sonst für die 78xx bekommt, passen da wegen der großen Elkos nicht rein.

    Alles in allem, könnte ich diese Woche fertig werden :)

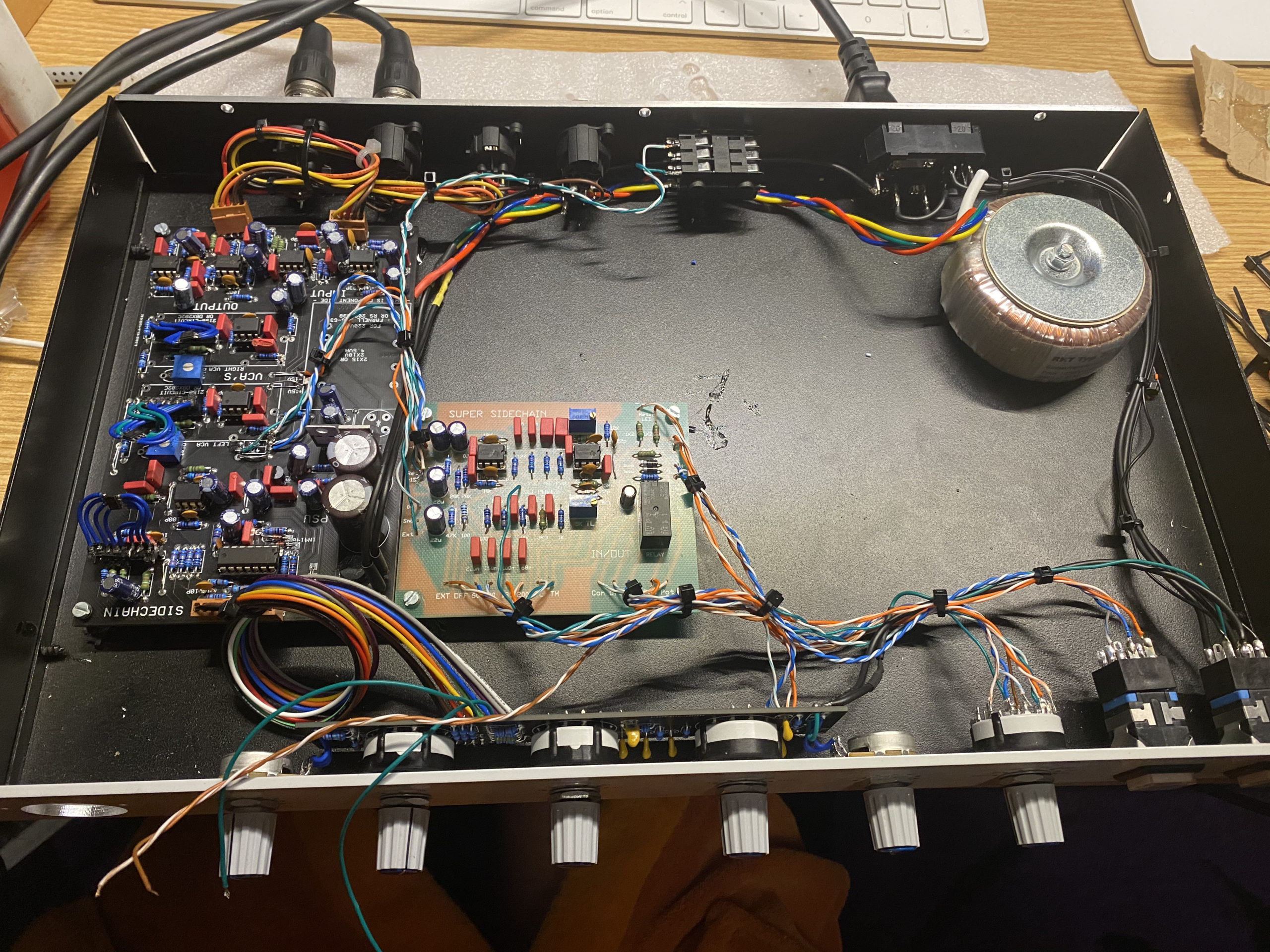

    Ein Bild des Tages:

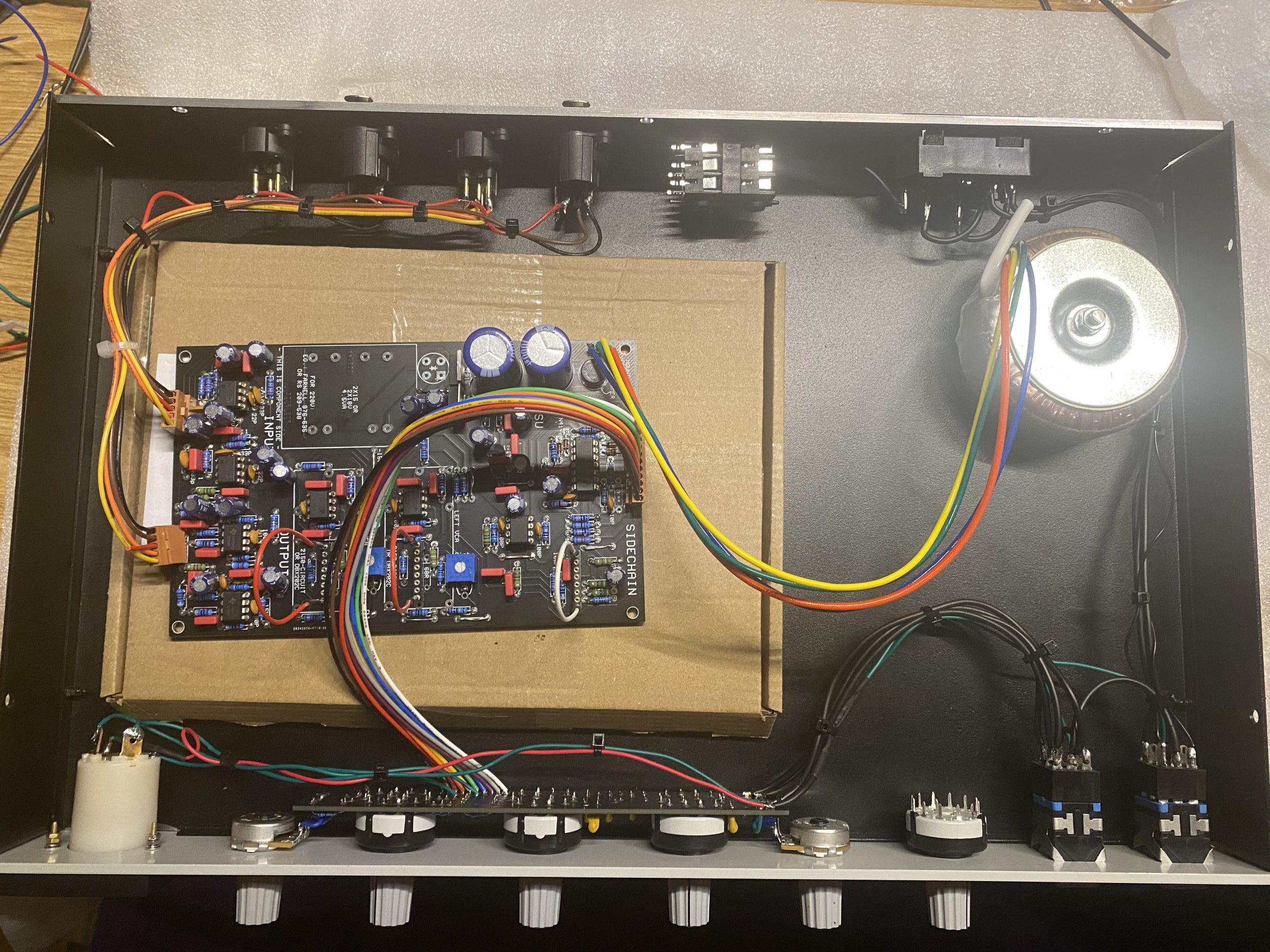

    [​IMG]

    Cyrax, 18.01.21
    #16
    nightlife bedankt sich.
  17. Cyrax

    Cyrax Themenersteller Produzent

    Registriert seit:
    08.01.21
    Punkte:
    74
    74
    Das ist der letzte Bautagebucheintrag in diesem Thread! Natürlich dürfen/können/sollen gerne Fragen folgen.

    Die THAT´s aus der eBay Order kamen an, das neue VU-Meter auch. Ebenfalls kam die Turbo und die CRC Platine. Beide habe ich aber nicht verbaut. Das CRC baue ich optional ein, das Turbo kommt vielleicht in einen zweiten GSSL.

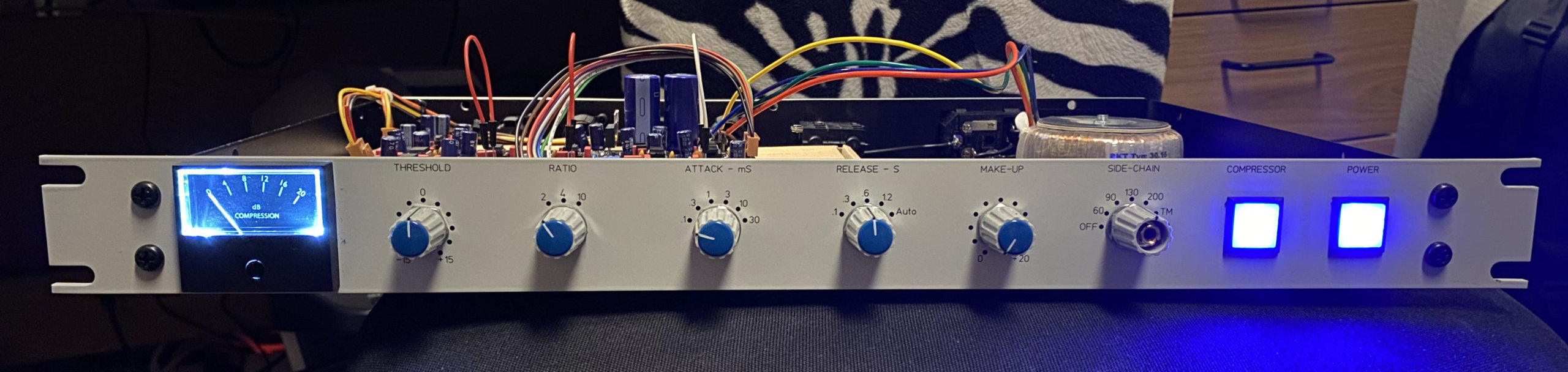

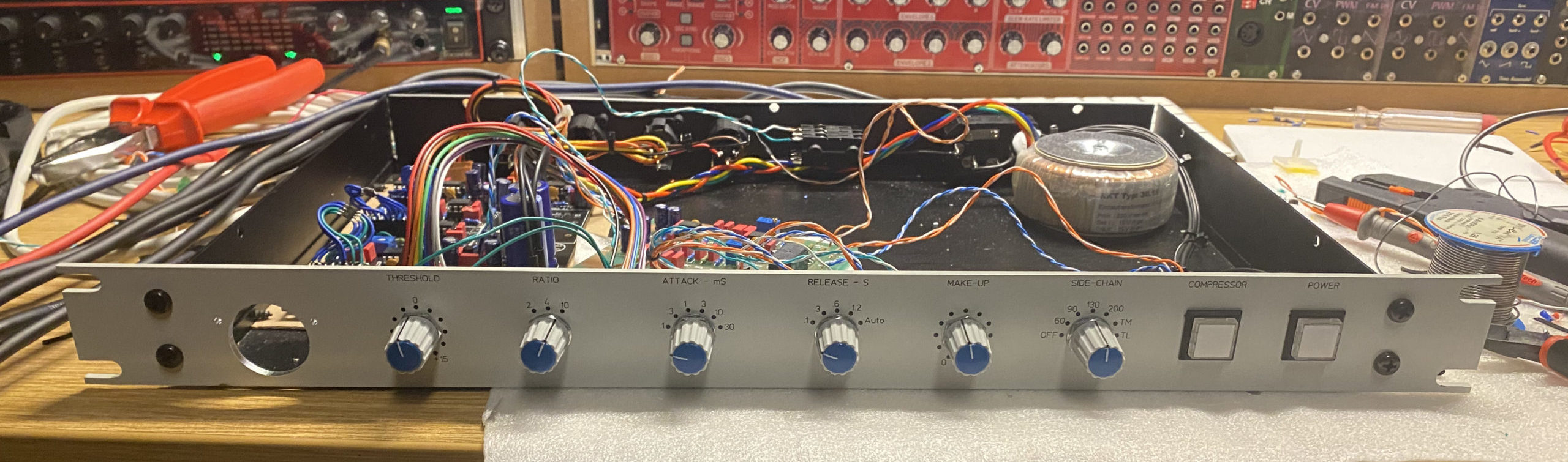

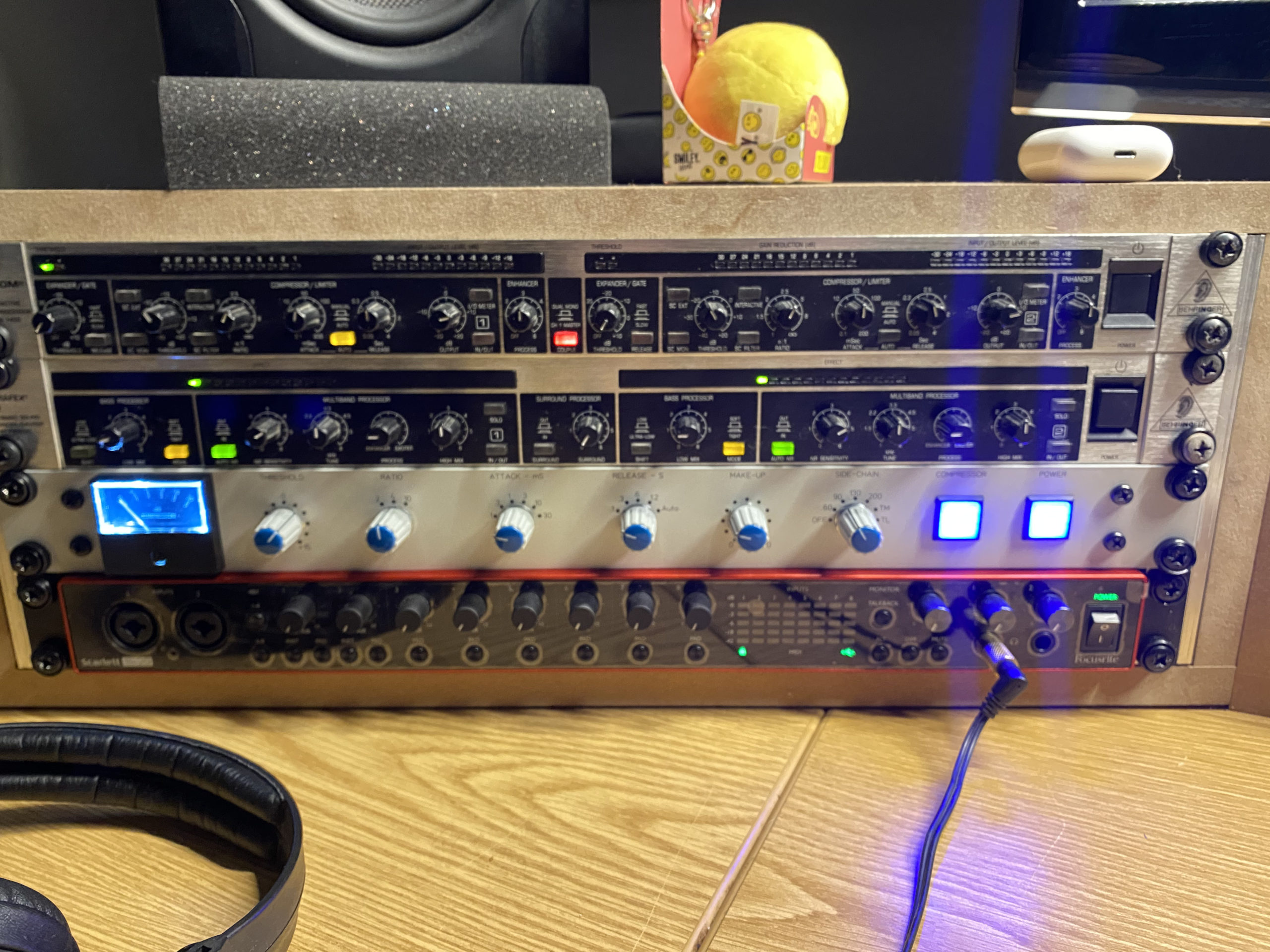

    Endlich konnte ich die Kiste zu machen. Und vor dem endgültigem Fazit dieses 10 Tägigen Bauthemas, erst einmal die Abschlussbilder:

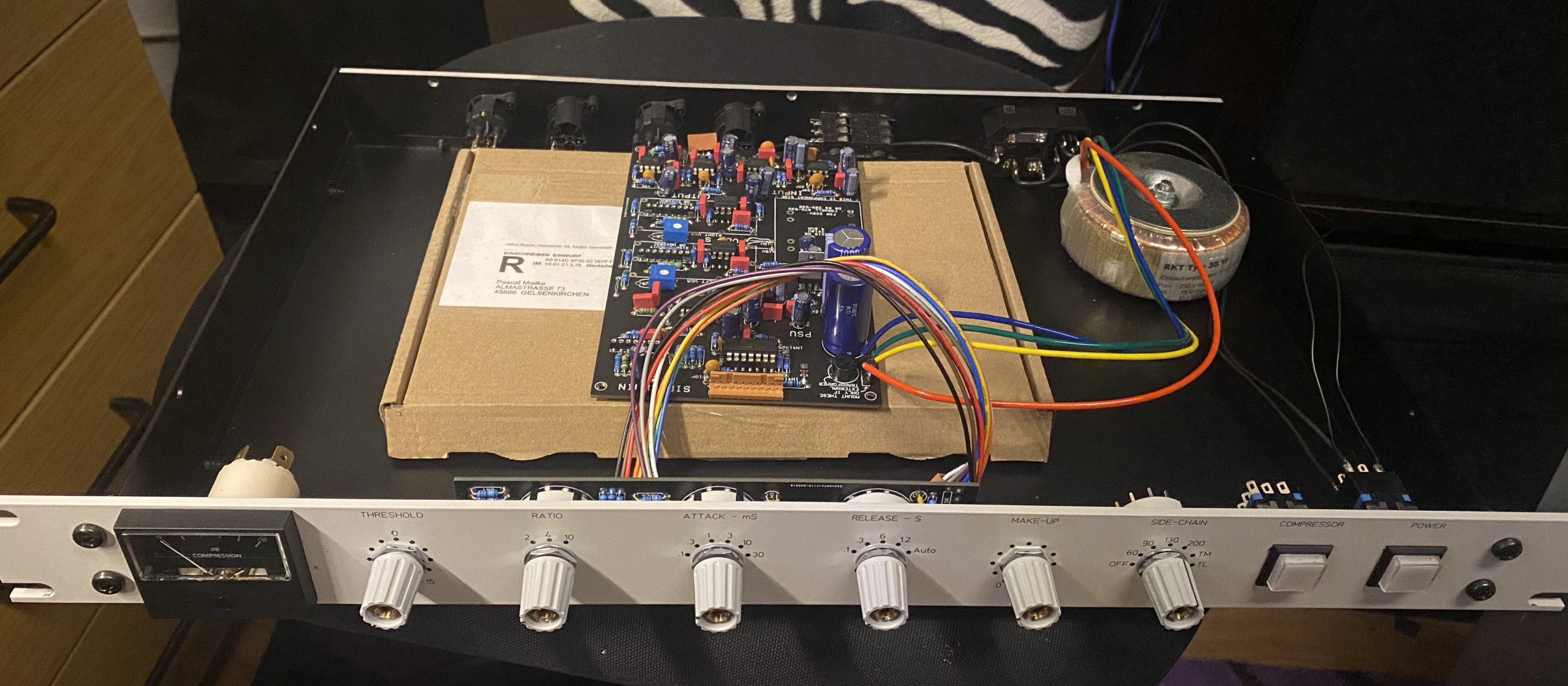

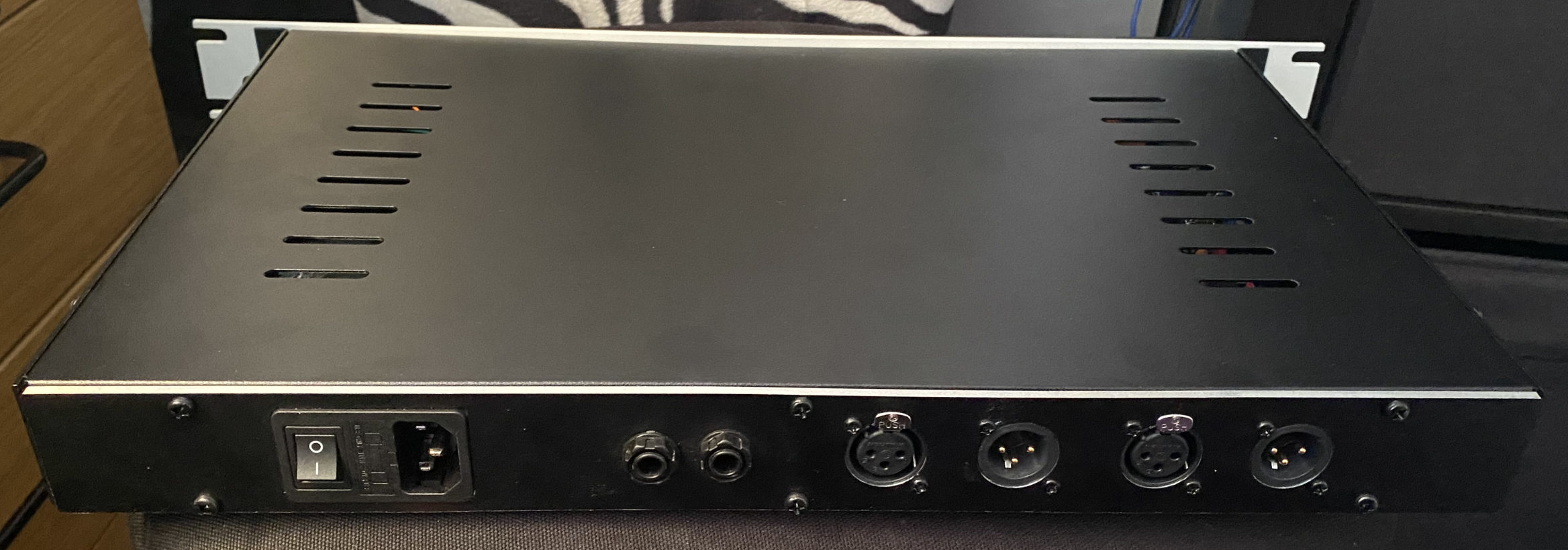

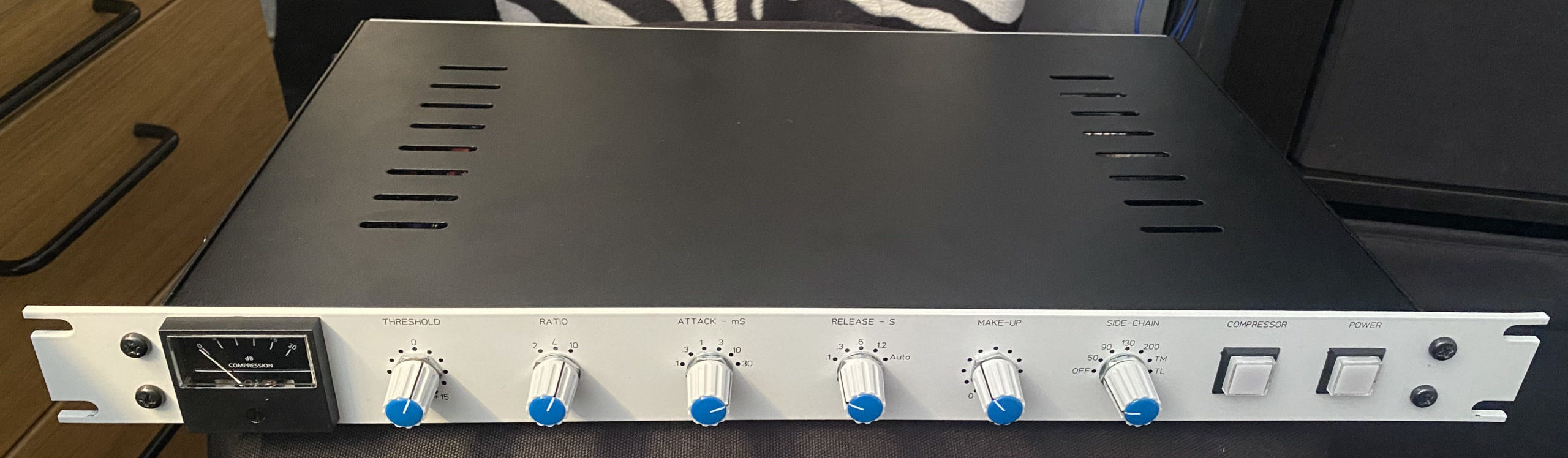

    [​IMG]
    [​IMG]
    [​IMG]

    Fazit:
    Der gesamte Bau war relativ einfach. Die GSSL Hauptplatine war etwas frickelig wegen der sehr eng bestückten Patine, da musste man ziemlich aufpassen. Der SSC-Mod war ziemlich simpel aber sehr effektiv! Die Beschaffung der THATs scheint momentan echt ein Problem zu sein und es war wohl nur Glück, dass ich jetzt welche in DE gefunden habe. Allerdings haben mir die temporären SMD THATs gut geholfen. Die finden dann im zweiten GSSL mit Turbo-Mod ihre Verwendung auf meinen selbst erstellten SMD Adapter Platinen.

    Dank des fertigen Gehäuses von Don-Audio war der mechanische Teil ebenfalls ein Kinderspiel. Oft ist das Gehäuse bei DIY Sachen ein schwerer Punkt, wenn man es ordentlich haben will. Dummerweise war das auch der teuerste Posten beim Bau.

    Mich hat es etwas genervt, dass ich nicht von vorne herein die ganzen "Updates" der Widerstände beachtet habe. So musste ich nach der Fertigstellung mühselig verschiedenste Widerstände wieder auslöten oder ersetzen. Ok, den 3,9k Widerstand habe ich noch immer nicht gegen einen 5,1k getauscht und auch die 1M Widerstände sind noch nicht ersetzt. Ob ich das nach der nächsten Reichelt-Bestellung tun werde, lasse ich mal dahin gestellt denn er läuft ordentlich.

    Seit über 10 Jahren habe ich nicht mehr mit externen Effekten gearbeitet, die Behringer Effekte sind eigentlich auch nur bessere Frontblenden die ich sonst bei meinen DJ oder Live-Sets am Master hatte, dafür haben sie gute Dienste geleistet. Mit dem GSSL habe ich aber nochmal umgedacht denn er klingt hervorragend!

    Der Bau hat sehr viel Spass gemacht und die passenden Ergebnisse gab es sehr schnell. Die Fehlersuche war dank der vielen Dokumentationen sehr einfach. Einen besonderen Dank nochmal an @Sampa der mir wohl eher eine moralische Unterstützung war denn technisch gab es nur ein defektes VU Meter was uns einen Tag Fehlersuche gekostet hat.

    Denke ich, dass jemand der noch nie ein DIY Projekt gebaut hat, das Teil bauen könnte? Ja und nein. Wenn man sich halbwegs geschickt anstellt, kann man die Teile nach Anleitung einfach bestücken und verlöten. Das ist kein Problem. Bei der Fehlersuche aber, kommt man um ein Oszilloskop nicht zwingend herum. Das wird ein "Anfänger" wohl eher nicht zuhause haben. Man muss die Diagramme verstehen und ebenfalls das Layout der Platine nachvollziehen können. Auch stellt die 230V Verkabelung zwar keine Probleme dar, man sollte aber wissen, was man tut und bedenken, im Falle eines Falles greift dabei keine Versicherung geschweige denn, will keiner davon einen Stromschlag bekommen. Aber mit einem Elektriker an der Hand, ist auch das umsetzbar.

    Ich hoffe, der Thread hat irgendwem, irgend etwas gebracht. Falls noch Fragen sind, stehe ich gerne zur Verfügung :)

    Cyrax, 21.01.21
