Es ist jetzt schon fast ganze 2 Jahre her ...
Alter Thread:
https://recording.de/threads/display-problem-mackie-control-pro-usb.195116/#post-2209523
Ich bin nun endlich dazu gekommen bei 2 Mackie Control Pro´s meiner Kollegen, die Display Hintergrundbeleuchtung auszutauschen.
Vorweg , es hat sich gelohnt!
Für die 24Euro kann man nun wieder fernünftig die Displays ablesen.

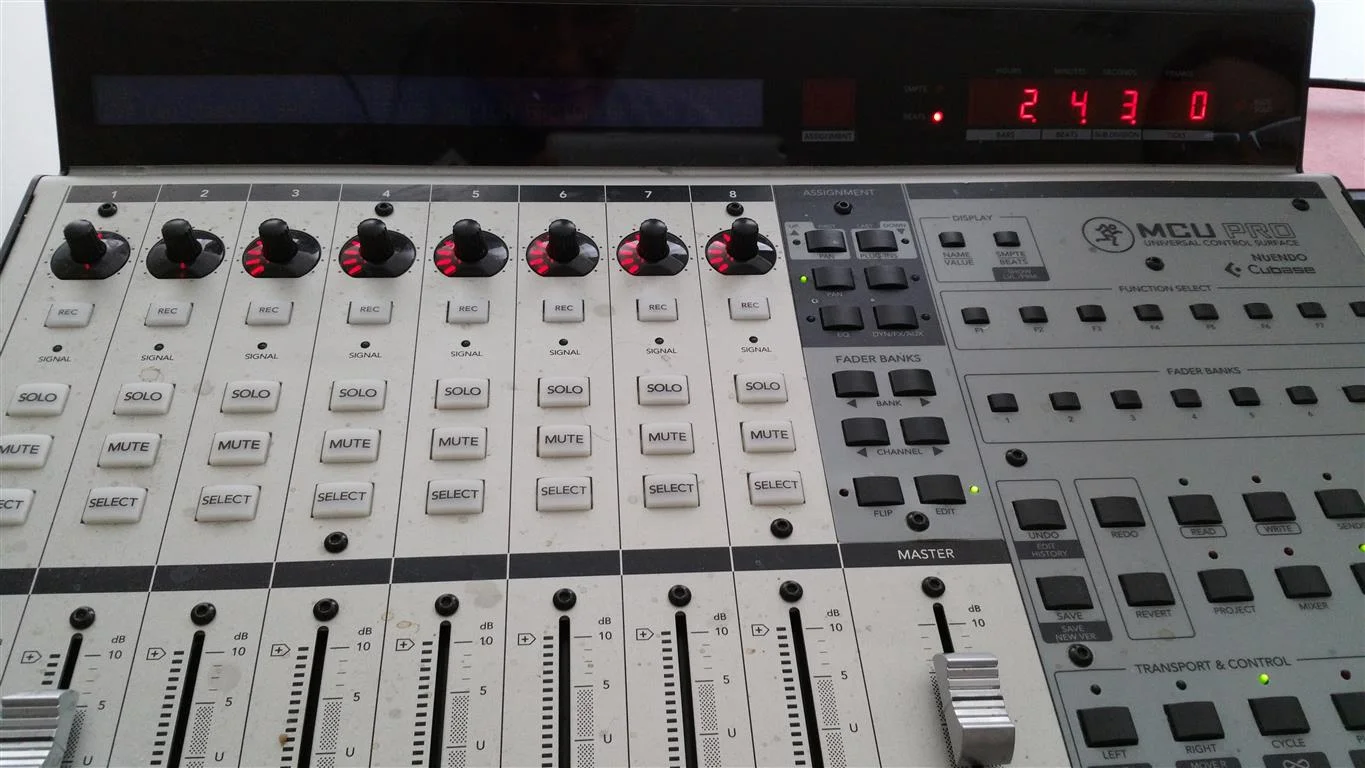

Displayzustand vorher (ja die Displays sind an und nicht im standby
):
Bei meinen eigenen 2 MCUs ( Penny Giles Fader ) habe ich bisher noch keine Probleme mit den Dislays (Helligkeit noch ausreichend).
Bei meinen Kollegen waren bei beiden MCU Pro mit ALPS Fadern (die Serie mit der 4.03 Firmware) die Displayhintergrundbeleuchtung defekt obwohl die MCUs deutlich jünger sind.
HowTo:

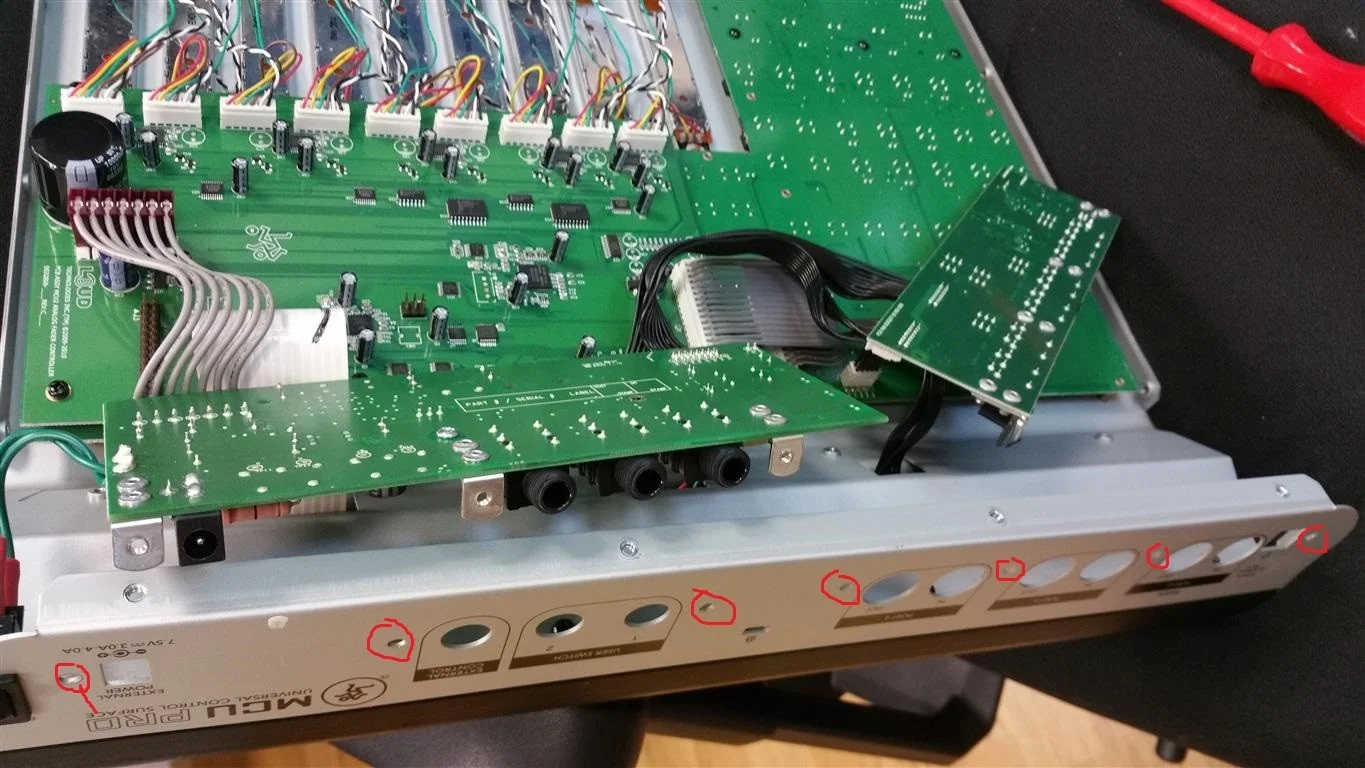

Als erstes alle Schrauben des grossen schwarzen Heckdeckels entfernen (Hinten und an den Seiten).
Darauf achten, das man sich die Stellen merkt wo die Schrauben gesessen haben, da 4 verschiedene Schraubenarten verbaut wurden.
Am besten auf ein Blatt Papier legen, wo man drauf schreibt, wie sie gesessen haben.
Jetzt die Backplate abschrauben, dazu erst die Midiplatine und die Netzteilplatine hinten von den Schrauben lösen

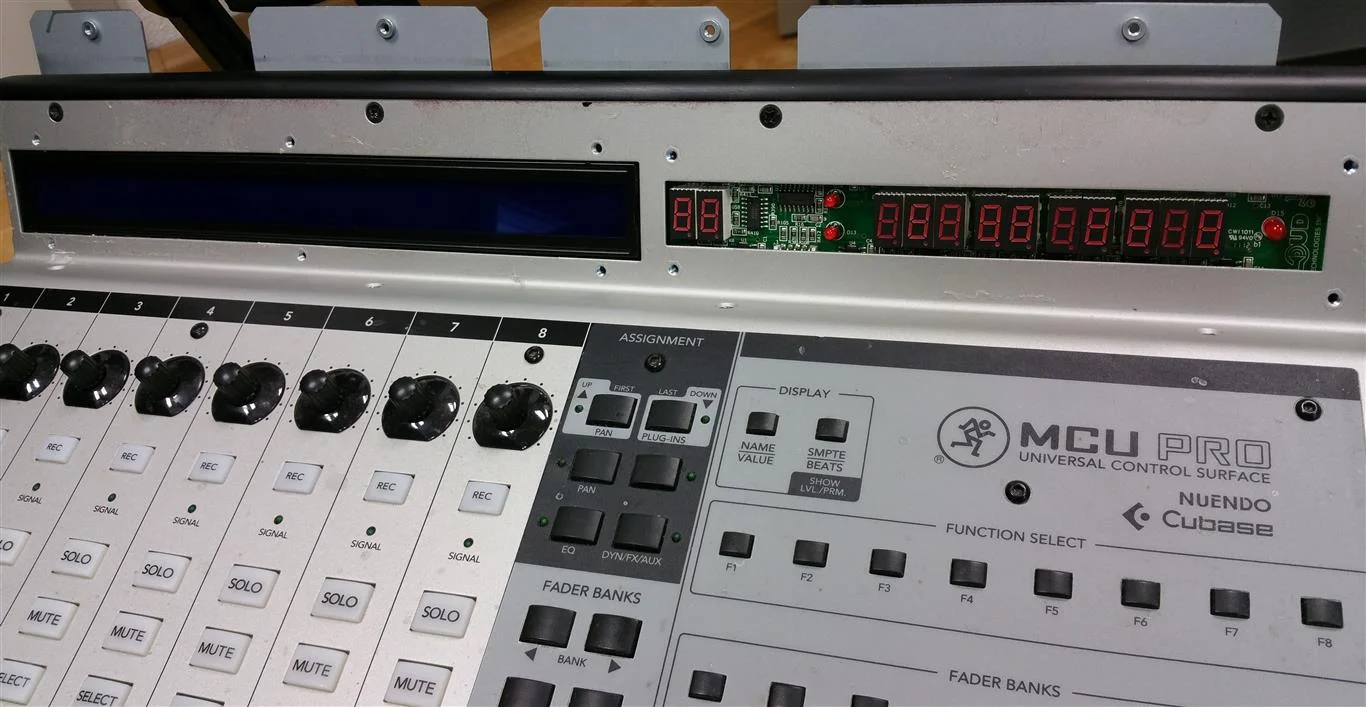

Vor dem Display auf der Oberseite sind jetzt noch 4 Senkkopfschrauben, die ihr lösen müsst, um das Zwischenblech zu demontieren.
Man kann jetzt entweder vorsichtig die geklebte Abdeck Plexiglasfolie vorn abziehen, um an die weiteren 4 Schrauben des oberen Aluprofils zu kommen.
Oder versuchen die 6 Schrauben der Dislayplatine mit einer Spitzzange zu lösen.
Ich habe erstere Variante gewählt:

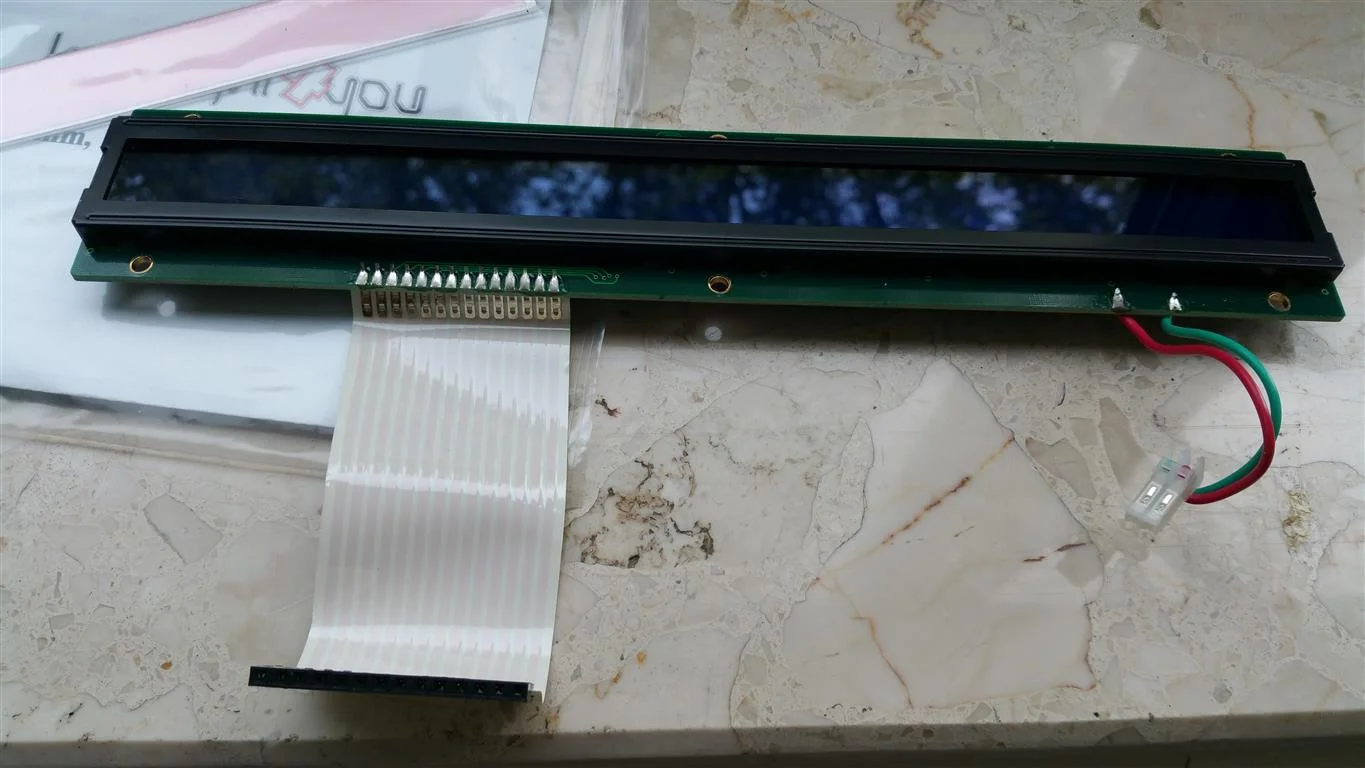

Nun nur noch das Flachbandkabel und den kleinen Stecker des Displays lösen:

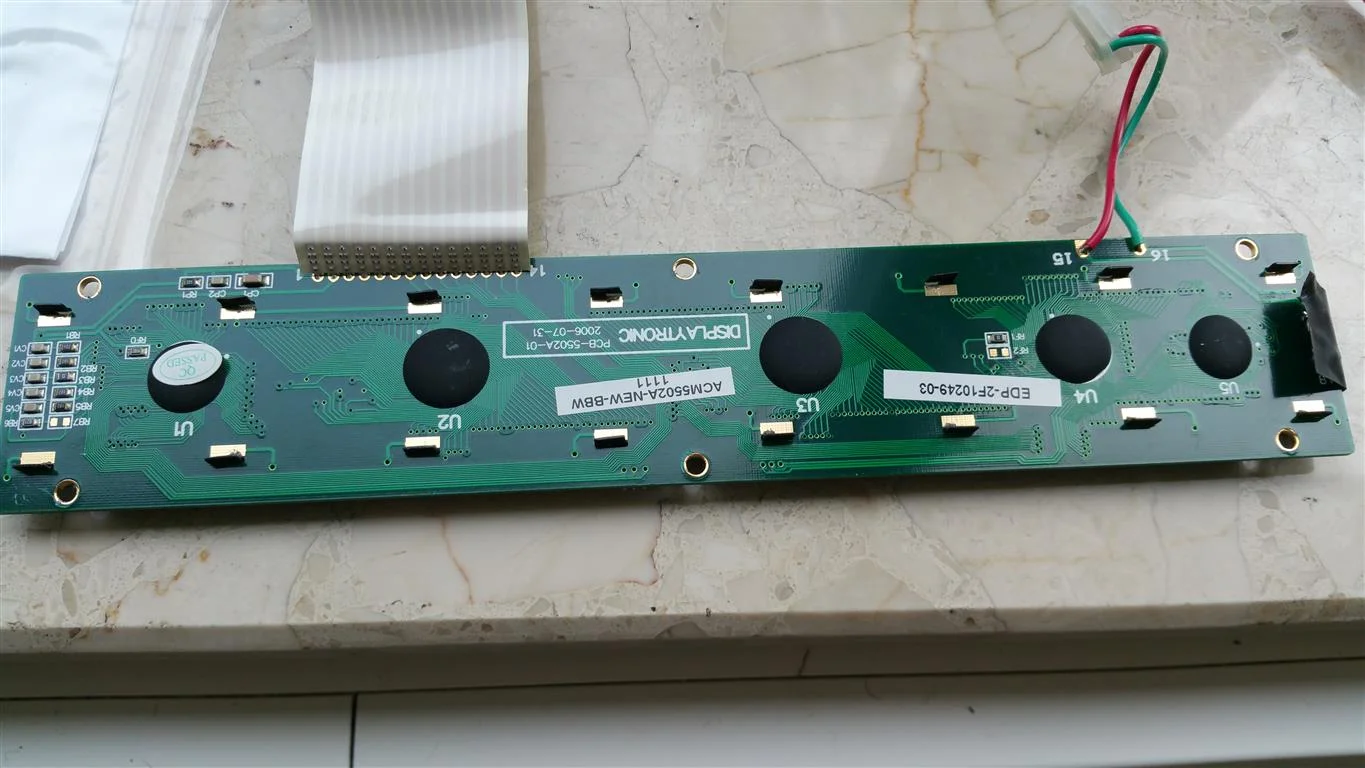

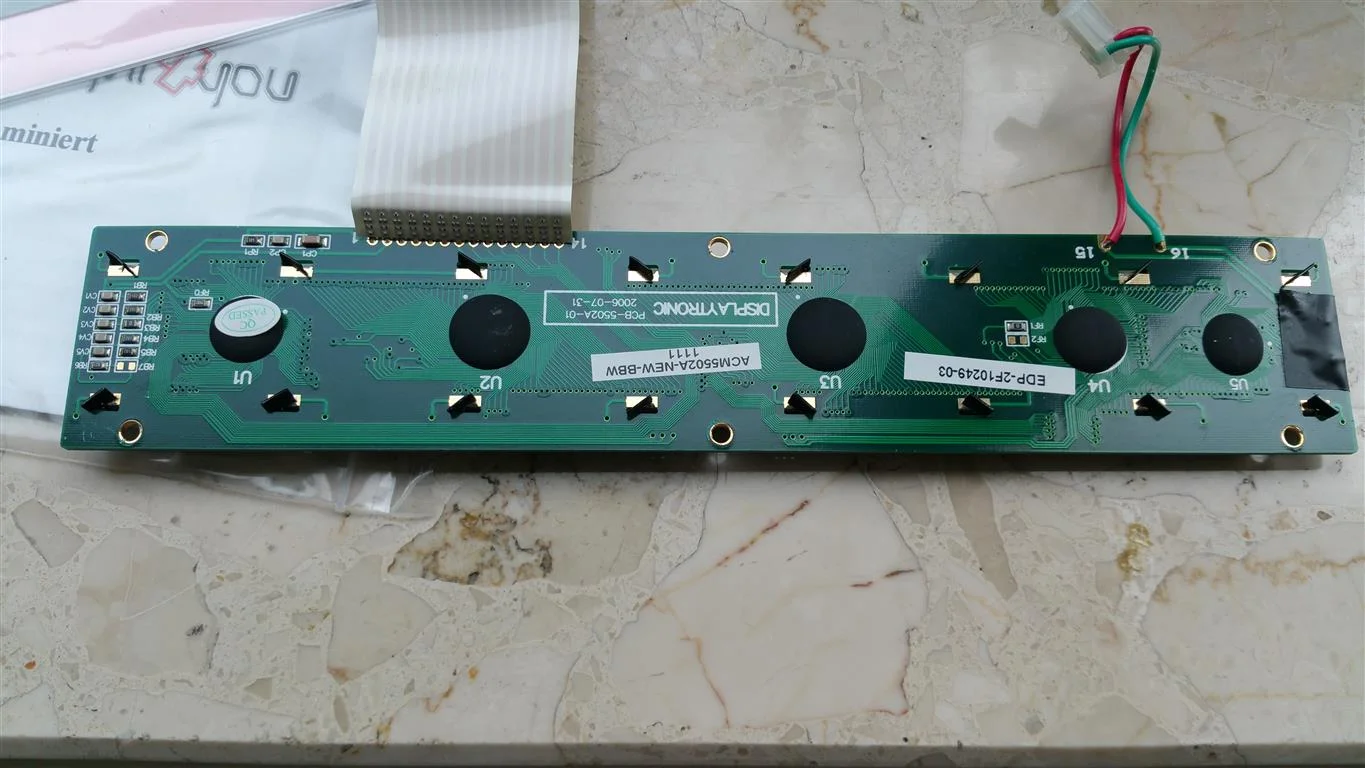

Jetzt haben wir auf der Rückseite des Displays 16 gebogene Halter, die wir gerade biegen müssen, um den vorderen Displaybereich abzunehmen:
Vorsichtig den Displaydeckel abnehmen und zur Seite legen (die durchsichtigen Kontaktflächen an den Seiten nicht beschmutzen).
Nun das schwarze Isolierband an der Seite abziehen und zur Seite legen.

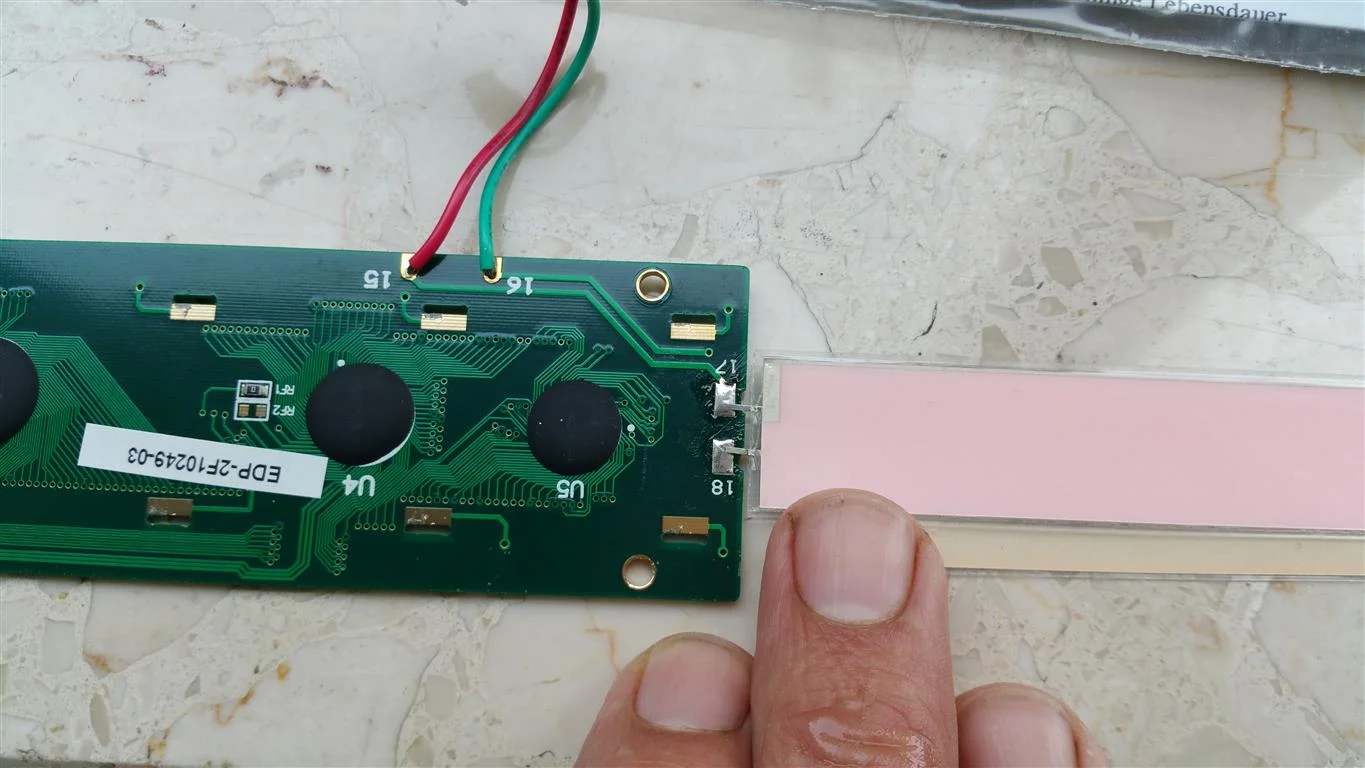

Jetzt seht ihr die Anschlusspunkte der Hintergrundbeleuchtung und könnt diese ablöten:

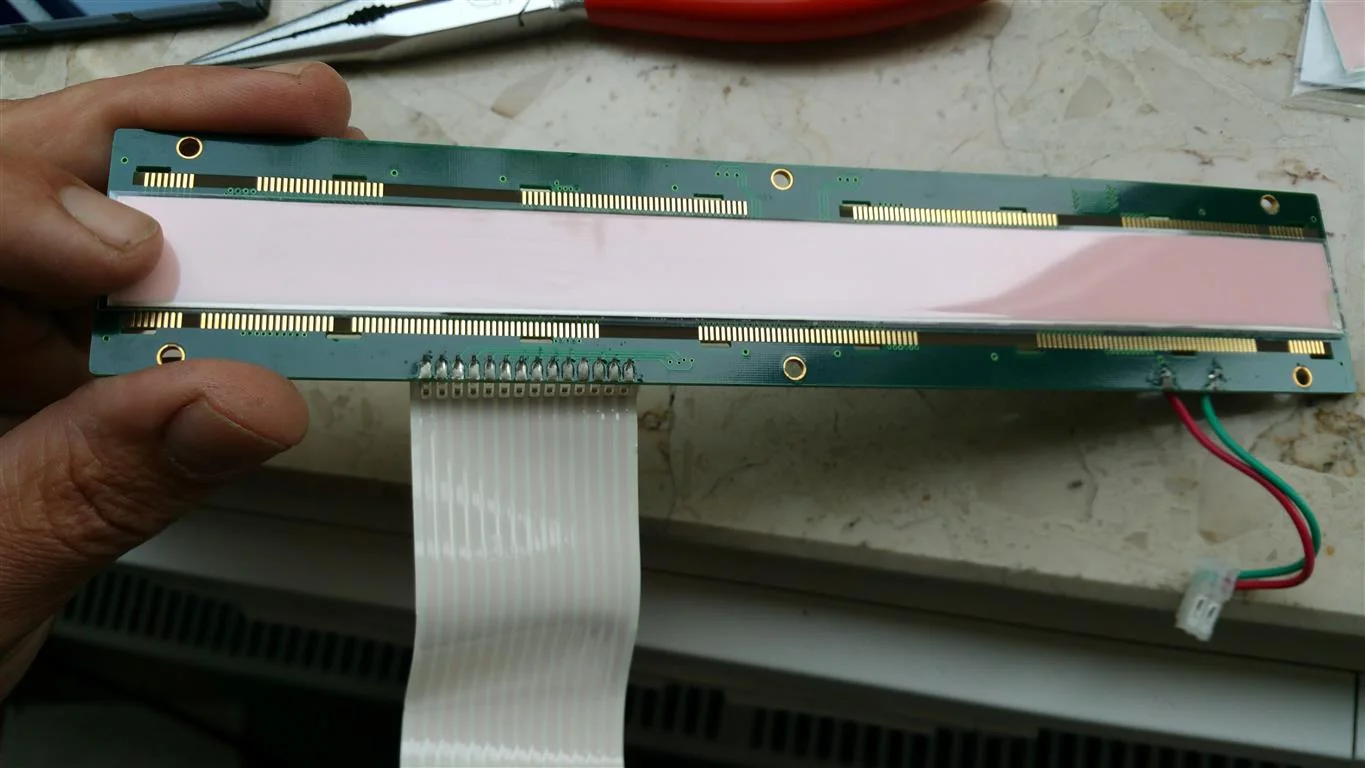

Die neue Hintergrundbeleuchtung anlöten und dabei vorsichtig sein, das man die Kontakte nicht überhitzt.
Am besten beim Löten mit einem Scharubenzieher den Kontakt runter drücken, damit dieser die überschüssige Wärme aufnimmt.
Nun das Isolierband wieder drüber kleben und die Displayforont wieder einstecken und die Haltenasen zurückbiegen.
Alles wieder in umgekehrter Reihenfolge zusammenbauen.

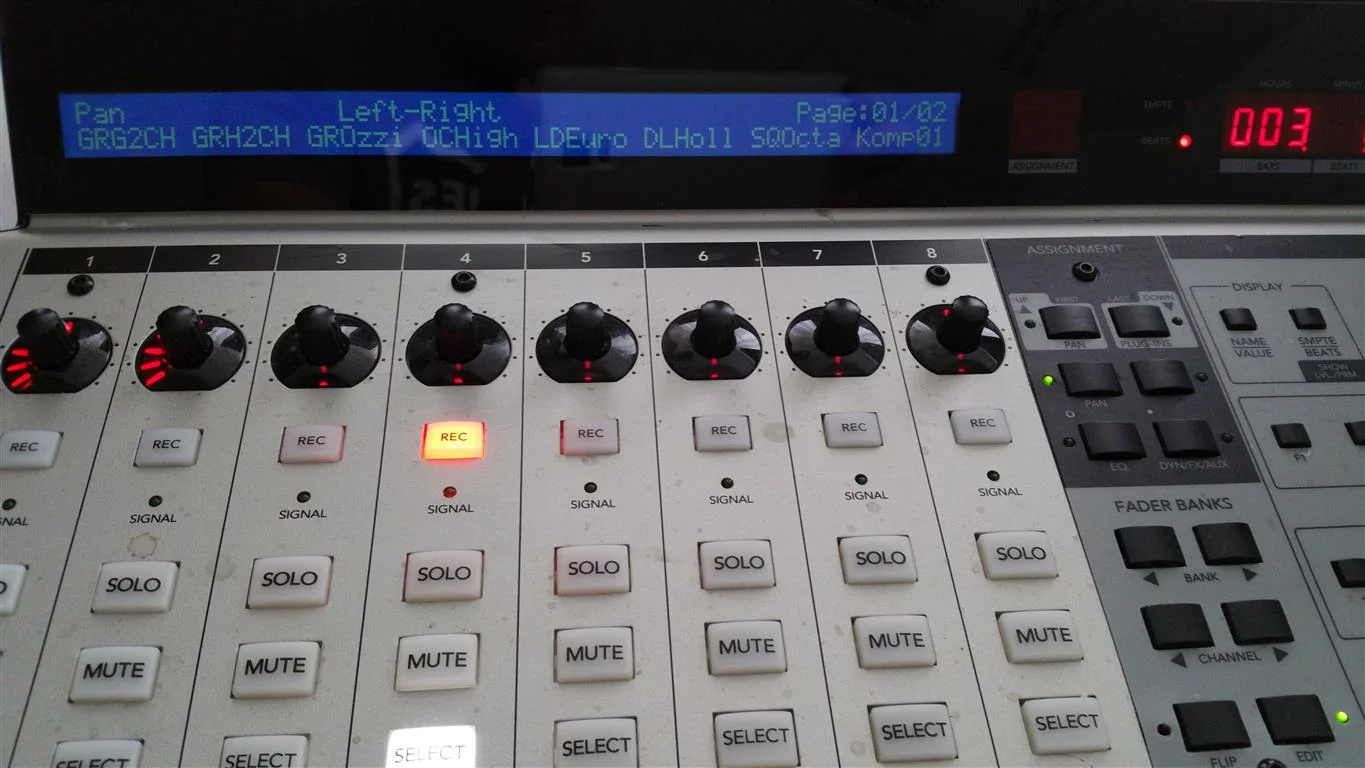

So sieht dann das Resultat aus:

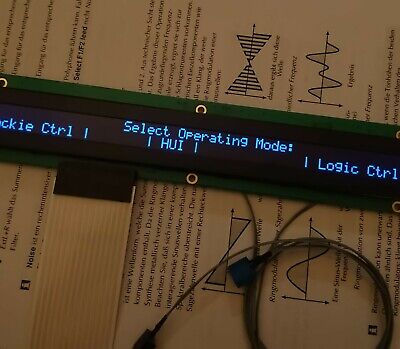

Hier der Link zur Leuchtfolie, die ich 2x eingebaut habe:
https://www.backlight4you.com/Leuch...rosa-weiss-19-5mm-x-222mm-laminiert::967.html
