jetzt mit MS20-VCF und Video und weiterem Gepöbel: Hertz 4 DIY Analog

[Cablebob]

Hallo!

Hab vor einem halben Jahr mit Basteln angefangen.
Mittlerweile gelingen VCOs, Filter, Hüllkurven, Sample/Hold, LFOs und VCA

Die Schaltungen sind simpel und das Gerät ist komplett modular aufgebaut.


Sämtliche Sounds sind mit dem DIY-Synth erzeugt.
Auf einigen Spuren sind EQ, auf den Chaos-Leads ein bisschen Delay
und auf den Metallic-Percussions ein Bisschen reverb. natürlich freeware.
aber nur quick&dirty. kein Mixing, gar nichts.

edit: Entschuldigung

-mwg_RZk



[AUDI0N]

Du machst es aber ganz schön spannend.
Sollen wir um Bilder und Soundbeispiele betteln



[artistsupport]

Hab vor einem halben Jahr mit Basteln angefangen.
Mittlerweile gelingen VCOs, Filter, Hüllkurven, Sample/Hold, LFOs und VCA

Die Schaltungen sind simpel und das Gerät ist komplett modular aufgebaut.

erzähl doch mal um welchen diy-synth es sich handelt!

oder stammen die schaltungen von dir?



[Cablebob]

Oooops, ich hatte eigentlich nen Soundcloud-Player in den Thread eingebunden. Moment, wird behoben. poste ersatzweise den Link. Entschuldigt DD



[artistsupport]

beantwortest du meine fragen auch?



[Cablebob]

VCO ist ausm electro-music.com Forum. "single opamp saw vco"
Den hab ich dann noch in einen Komparator gejagt, um einen Pulse(widthmodulation)
Oszillator zu erhalten. LFO hab ich aus den Beispiel-Schaltungen vom www.falstad.com
java circuit simulator. duale Spannungsquelle durch Batterie mit virtueller Erde
(Spannungsteiler) ersetzt.

sample&hold hab ich zufällig gefunden, weiß nicht mehr, wo.
hab dieselben Sachen mit dem virtual ground gemacht, wie schon beim LFO
und ein paar Sachen wegrationalisiert. Thread darüber ist hier:

http://electro-music.com/forum/viewtopic.php?t=57992

Decay Envelope hab ich zufällig entdeckt, als ich mit nem geerdeten Widerstand an den
Kondensator vom Sample&hold gekommen bin. funktioniert super mit nem 1M poti.

Hab das alles auf so 'ne Messplatine gelötet, weil die wie ne Streifenrasterplatine
mit kürzeren Streifen und quer-Kanälen aufgebaut ist. total geil für meine Zwecke.

die Potis sind Piher-Trimmer mit Steckachse Die PAtchkabel sind Litzenstücke mit Federsteckern,
die auf Lötnägel passen und die Buchsen sind Lötnägel

Achso, den Sync hab ich realisiert, indem ich nen hochtönige, 2ms lange clicks ausm
soundkarten-Ausgang in einen OPV-Komparator schicke, der daraus einen schmalen Puls
macht. Dieser steuert das Sample&Hold.

Sobald ich VCOs mit 1V/Oktave und ein Moog-Ladder-Filter bauen kann,
baue ich eine Milliarde Arp2600s und erfreue mich an denen.



[Cablebob]

ich nehme morgen ein Youtube-Video auf, versprochen



[Cablebob]

ist es wirklich so unspektakulär? es ist kein moog, hmm? es ist scheiße, weil es kein moog ist.



[tubeless]

Hört sich an wie ein wildgewordenes Konsolenspiel ausm letzten Jahrtausend.......




Aber dafür, dass die Soundmaschinerie selber zusammengebastelt ist, ist es echt putzig.



[Cablebob]

naaaaaaaah




Sequenzer is schon älter, aber den hab ich verschenkt
und war zu faul, mir nen neuen zu bauen.

https://soundcloud.com/adolfchristus/fat-pwm-from-one-single-osc

Wer schenkt mir zwei identische 15V-Netzteile?
brauche ne symmetrische Spannungsquelle für die geilen Synth-Sachen:

es is n ganz anderes Musikmachen. ehrlich gesagt mach ich die Musik gar nich,
der Synth macht die Musik. ich nehm sie nur auf. ich geb dem synth nur "klick klick klick"
und der synth macht die Musik. Sample&holds sind geil.

Der Synth hat kein Bewusstsein und somit auch keinerlei Ansprüche aufs
Urheberrecht. Wenn er mal was richtig Geiles dudelt, werde ich reich damit
Haha, dummer Synth

Leider gehöre ich zum abgehängten Prekariat. Spendet Potis, Platinenmaterial,
Schalter, Buchsen etc DD Sowas fragt man nicht in 'nem Forum! Wie asozial ich bin

Ich werde den größten Modularsynth der Welt bauen! Er wird nicht stimmstabil sein,
aber dafür umfangreich.

ICh gehe jetzt runter in meine Wohnung und nehme das Ministeck-Video auf.
schlafe auf dem Dach, weil mein Wohnhaus parasitenverseucht ist. Bettwanzen und
Leichenkäfer und und und.

Die betrunkenen NAzi-Glatzen trauen sich auch nicht hier hoch, also bin ich hier sicher und hab außerdem Zugriff auf ~24 verschiedene ungesicherte Netzwerke in Reichweite



[DerGipfel]

Ziemlich abgefahren aus Sicht eines Trommlers ...

Respekt!



[Cablebob]

Hab's verkackt. Ich Idiot musste natürlich wieder den Lötkolben anschmeißen.

Video kommt später. das Ding kann dafür jetzt noch mehr



[AUDI0N]

Der Synth hat kein Bewusstsein und somit auch keinerlei Ansprüche aufs
Urheberrecht. Wenn er mal was richtig Geiles dudelt, werde ich reich damit
Haha, dummer Synth

Leider gehöre ich zum abgehängten Prekariat. Spendet Potis, Platinenmaterial,
Schalter, Buchsen etc DD Sowas fragt man nicht in 'nem Forum! Wie asozial ich bin

Ich werde den größten Modularsynth der Welt bauen! Er wird nicht stimmstabil sein,
aber dafür umfangreich.

ICh gehe jetzt runter in meine Wohnung und nehme das Ministeck-Video auf.
schlafe auf dem Dach, weil mein Wohnhaus parasitenverseucht ist. Bettwanzen und
Leichenkäfer und und und.

Die betrunkenen NAzi-Glatzen trauen sich auch nicht hier hoch, also bin ich hier sicher und hab außerdem Zugriff auf ~24 verschiedene ungesicherte Netzwerke in Reichweite

Hände weg von den Drogen.



[Cablebob]

Im Wesentlichen ist das gar nicht mal so übertrieben. Es ist hier wirklich n bisschen krass
in dem Viertel.

Und was die Drogen betrifft: #### YOU! Ich werde nächsten MOnat wieder zu Segor gehen
und meine eingeplanten 15€ für Bauteile ausschöpfen. Und was interessiert es dich eigentlich,
dass ich flussmitteldampfsüchtig bin und als Alibi dafür analogsynths zusammenlöte?
Die sind nur Abfallprodukte. Eigentlich will ich nur die Dämpfe vom Lötzinn einatmen.

So, ich leg mich jetzt in den Ringmodulator, vertausche die Pole und dividiere mich selbst durch Null.



[ArdathBey]

So, ich leg mich jetzt in den Ringmodulator, vertausche die Pole und dividiere mich selbst durch Null.



[Cablebob]

Hab jetzt endlich das MS20 OTA Filter zum Laufen gekriegt.

Es lief nicht, weil ich mich bei ner Drahtbrücke um ein Loch vertan hab.
Also, niemals das falsche Loch wählen, sonst entstehen ungewollte Kinder und so.

Für ein 12db-Filter lutscht es ordentlich ab (was gerade auch bei Resonanzregler auf
Nullstellung immernoch gut funktioniert und ziemlich fett klingt)
und es kreischt <3 Wenn man den Eingang übersteuert, kämpft
Audiosignal gegen Selbstoszillation, bzw. den peak.

VSTi, wir weben dein Leichentuch

-mwg_RZk

Es macht unerwartete Sachen, wenn man mit Modulationskrieg herumferkelt.

http://soundcloud.com/adolfchristus/hertz4-ms20-lowpass-vcf-fm

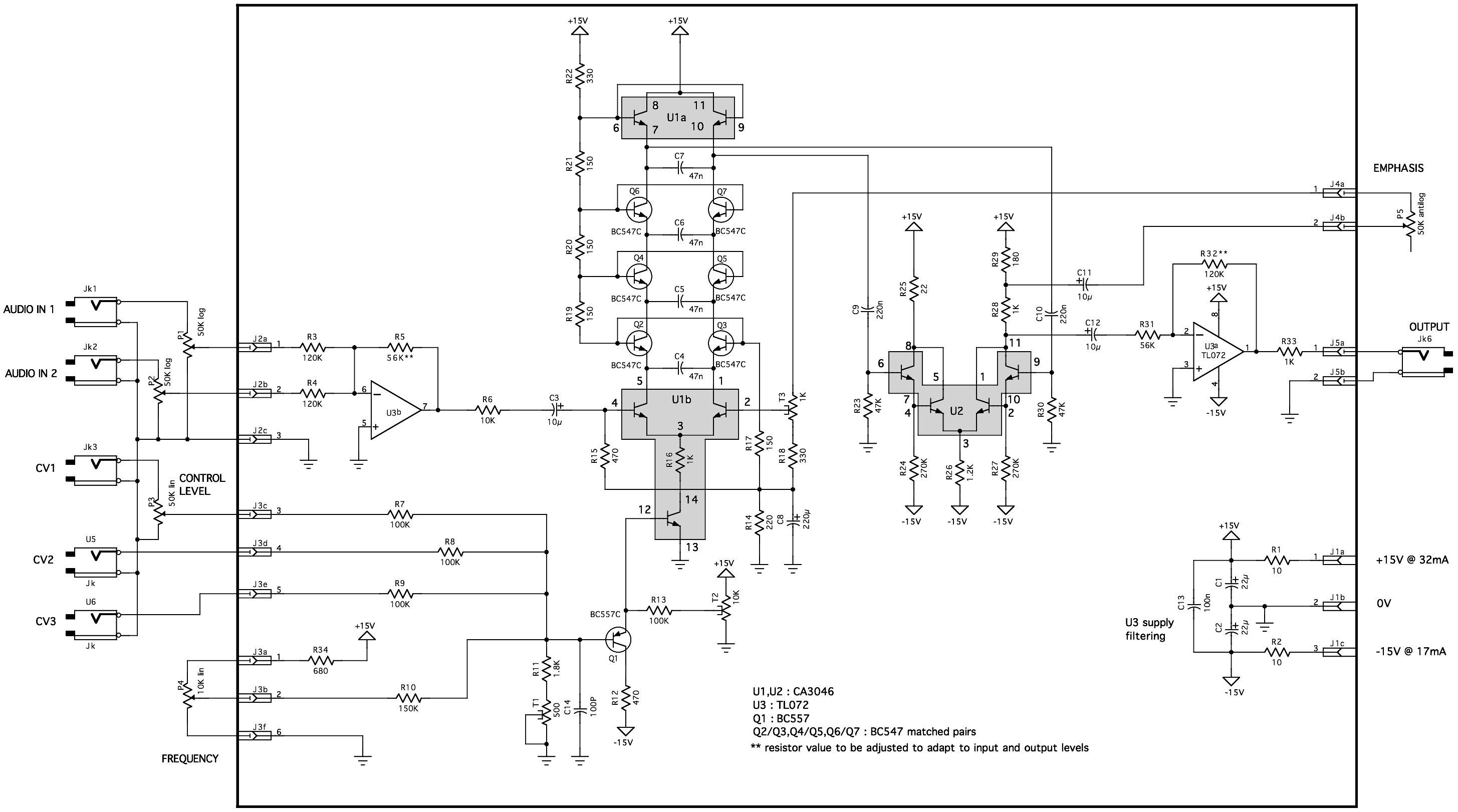

Schaltplan sei hier auch noch mal abgedruckt.

http://folkurban.com/Site/9VpoweredMS20SallenKeyLPVCF-690.html:

http://folkurban.com/Site/9VpoweredMS20SallenKeyLPVCF-690.html



[Cablebob]

So, habe gerade alle Schaltpläne und Prototypen verbrannt. meine Bauteile hab ich in die BSR-Tonne unten an der Ecke gekippt.

spiele jetzt nur noch mit gecrackten Arturia VSTis



[SlowMo]

o_0



[Jotka]

Fragt sich nur noch warum?
doch etwas zu enthusiaistisch gewesen?



[Cablebob]

natürlich, nach nem halben Jahr bin ich jetzt soweit, dass ich n Synth bauen kann, der sich selber basslines ausdenkt und sie spielt und dann klopp ich alles kaputt. so krass bin ich nun auch nich

Hat eigentlich jemand Interesse an 'ner Noisebox oder nem Filter?
